申请日2016.05.27
公开(公告)日2016.12.14
IPC分类号C02F9/14; C02F11/04; C02F11/00
摘要
一种改进型污泥减量系统，属于污水处理技术领域。这种改进型污泥减量系统的储泥池经回流污泥管连接污水进水管，储泥池有一路连接1号浓缩池和脱水间，另一路连接2号浓缩池。污泥泵的进口连接2号浓缩池，出口连接厌氧消化池。厌氧消化池设有微波加热器、气体收集装置、加药口和搅拌器。该污泥减量系统采用活性污泥法进行污水处理，针对污泥脱水运行压力大，处置不及时会增加运行系统压力，增加运行成本，影响出水水质的弊端，引入厌氧消化系统，减少剩余污泥量，进而克服上述因剩余污泥量大而引起的弊端，并且在传统厌氧消化系统中增设微波辐照过硫酸钾产生硫酸根自由基的技术加速污泥的破解，提高厌氧消化速率。

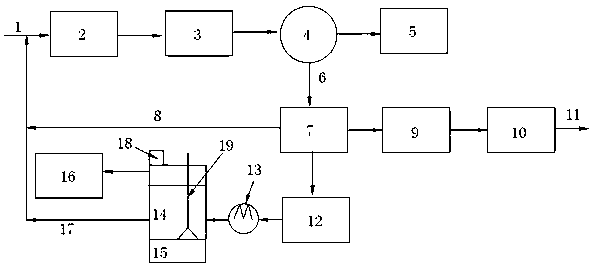

摘要附图
权利要求书
1.一种改进型污泥减量系统，它包括A池(2)、O池(3)、二沉池(4)、深度处理池(5)和储泥池(7)，所述A池(2)设有污水进水管(1)，A池(2)经管道依次连接O池(3)、二沉池(4)、深度处理池(5)，所述二沉池(4)经活性污泥管道(6)连接储泥池(7);其特征是：它还包括1号浓缩池(9)、脱水间(10)、2号浓缩池(12)、污泥泵(13)和厌氧消化池(14)，所述储泥池(7)经回流污泥管(8)连接污水进水管(1)，储泥池(7)有一路连接1号浓缩池(9)和脱水间(10)，另一路连接2号浓缩池(12);所述污泥泵(13)的进口连接2号浓缩池(12)，出口连接厌氧消化池(14);所述厌氧消化池(14)设有微波加热器(15)、气体收集装置(16)、加药口(18)和搅拌器(19)，所述厌氧消化池(14)经消化液回流管(17)连接污水进水管(1)。
说明书
一种改进型污泥减量系统
技术领域
本实用新型涉及一种改进型污泥减量系统，属于污水处理技术领域。
背景技术
在采用活性污泥法进行污水处理业中，活性污泥在净化水质中起着主导作用，由于活性污泥的不断繁殖，需要将过量的污泥通过污泥脱水后排出系统，这部分污泥称为剩余活性污泥。
随着我国城市化进程的不断加快，城市污水处理厂处理量呈逐年提高的趋势，城市污水处理厂的污泥产量也急剧增加。大量的剩余污泥如不及时排出系统，会增加运行系统的压力，增加运行成本，影响出水水质，因此污泥脱水间必须及时将剩余污泥排出系统，大量的剩余污泥增加了污泥脱水间的处理压力，影响了污泥的脱水效果，进而影响后续的污泥处置效果，若处置不当的污泥进入环境，将对生态环境和人类活动构成严重威胁。
发明内容
为了克服现有技术中存在的问题，本实用新型提供一种改进型污泥减量系统，该污泥减量系统采用活性污泥法进行污水处理，引入厌氧消化系统，减少剩余污泥量，进而克服上述因剩余污泥量大而引起的弊端，并且在传统厌氧消化系统中增设微波辐照过硫酸钾产生硫酸根自由基的技术加速污泥的破解，提高厌氧消化速率。
本实用新型采用的技术方案是：一种改进型污泥减量系统，它包括A池、O池、二沉池、深度处理池和储泥池，所述A池设有污水进水管，A池经管道依次连接O池、二沉池、深度处理池，所述二沉池经活性污泥管道连接储泥池;它还包括1号浓缩池、脱水间、2号浓缩池、污泥泵和厌氧消化池，所述储泥池经回流污泥管连接污水进水管，储泥池有一路连接1号浓缩池和脱水间，另一路连接2号浓缩池;所述污泥泵的进口连接2号浓缩池，出口连接厌氧消化池;所述厌氧消化池设有微波加热器、气体收集装置、加药口和搅拌器，所述厌氧消化池经消化液回流管连接污水进水管。
本实用新型的有益效果是：这种改进型污泥减量系统的储泥池经回流污泥管连接污水进水管，储泥池有一路连接1号浓缩池和脱水间，另一路连接2号浓缩池。污泥泵的进口连接2号浓缩池，出口连接厌氧消化池。厌氧消化池设有微波加热器、气体收集装置、加药口和搅拌器。该污泥减量系统采用活性污泥法进行污水处理，针对污泥脱水运行压力大，处置不及时会增加运行系统压力，增加运行成本，影响出水水质的弊端，引入厌氧消化系统，减少剩余污泥量，进而克服上述因剩余污泥量大而引起的弊端，并且在传统厌氧消化系统中增设微波辐照过硫酸钾产生硫酸根自由基的技术加速污泥的破解，提高厌氧消化速率。
