申请日2016.04.28
公开(公告)日2016.08.03
IPC分类号C02F9/14
摘要
本发明提供了一种基于AF?生物接触氧化的模块式污水处理装置和方法。依次设置的格栅池、厌氧生物滤池、接触氧化池和沉淀池;格栅池接收待处理的污水，对污水进行过滤处理后，传输给厌氧生物滤池;厌氧生物滤池通过固定填料对接收到的污水进行厌氧生物反应处理后，传输给接触氧化池;接触氧化池通过悬浮填料对接收到的污水进行好氧生物反应处理后，传输给沉淀池;沉淀池对接收到的污水进行沉淀处理，将得到的清水排出，将底部污泥及大部分处理水进行回流，同步实现了污泥回流和污水反硝化回流。本发明的装置采用AF与生物接触氧化相结合的处理工艺，采用一体化结构，模块化设计，造价低，土建工作量小适合农村经济状况。
权利要求书
1.一种基于AF-生物接触氧化的模块式污水处理装置，其特征在于，包括：依次设置的格栅池、隔油沉砂池、水量调节池、厌氧生物滤池、接触氧化池和沉淀池;
所述格栅池，用于接收待处理的污水，对污水进行过滤处理后，传输给隔油沉砂池;
所述隔油沉砂池，用于对污水进行隔油和沉砂处理，污水经隔油沉砂池后进入水量调节池;
所述水量调节池，用于调控污水进入厌氧生物滤池的水量，污水经提升泵自水量调节池进入厌氧生物滤池;
所述厌氧生物滤池，用于通过固定填料对接收到的污水进行厌氧生物反应处理后，传输给接触氧化池;
所述接触氧化池，用于通过悬浮填料对接收到的污水进行好氧生物反应处理后，传输给沉淀池;
所述沉淀池，用于对接收到的污水进行沉淀处理，将得到的清水排出，将底部污泥及处理水进行回流。
2.根据权利要求1所述的基于AF-生物接触氧化的模块式污水处理装置，其特征在于，所述的格栅池、隔油沉沙池、水量调节池、厌氧生物滤池、接触氧化池和沉淀池为依次设置的分别独立的模块化单元，各模块化单元之间进行拼接和组装。
3.根据权利要求1或2所述的基于AF-生物接触氧化的模块式污水处理装置，其特征在于，所述的格栅池中设置活动安装的粗格栅和细格栅两道格栅，所述隔油沉砂池中设置隔油槽。
4.根据权利要求1所述的基于AF-生物接触氧化的模块式污水处理装置，其特征在于，所述厌氧生物滤池包括底部连通的降流式厌氧生物滤池和升流式厌氧生物滤池的组合，所述降流式厌氧生物滤池和升流式厌氧生物滤池都分别装填一定高度的固定弹性填料。
5.根据权利要求1所述的基于AF-生物接触氧化的模块式污水处理装置，其特征在于，所述接触氧化池设置有布水管、填料区和曝气系统，所述填料区中填充有悬浮填料，所述曝气系统包括气泵、阀门和曝气管。
6.根据权利要求1所述的基于AF-生物接触氧化的模块式污水处理装置，其特征在于，所述沉淀池中设置回流泵、阀门、流量计和溢流堰，所述回流泵使沉淀池中的污泥及处理水回流至水量调节池，同步实现污泥回流和处理水反硝化回流，所述阀门和流量计组合控制回流的泥水混合物的流量，所述溢流堰将清水从沉淀池排出。
7.一种基于AF-生物接触氧化的污水处理方法，其特征在于，包括：
格栅池接收待处理的污水，对污水进行过滤处理后，传输给隔油沉砂池;隔油沉砂池对污水进行隔油和沉砂处理，污水经隔油沉砂池后进入水量调节池;
所述水量调节池调控污水进入厌氧生物滤池的水量，污水经提升泵自水量调节池进入厌氧生物滤池;
所述厌氧生物滤池通过固定填料对接收到的污水进行厌氧生物反应处理后，传输给接触氧化池，所述接触氧化池通过悬浮填料对接收到的污水进行好氧生物反应处理后，传输给沉淀池;
所述沉淀池对接收到的污水进行沉淀处理，将得到的清水排出，将污泥及处理水进行回流。
8.根据权利要求7所述的基于AF-生物接触氧化的污水处理方法，其特征在于，所述的格栅池接收待处理的污水，对污水进行过滤处理后，传输给隔油沉砂池;隔油沉砂池对污水进行隔油和沉砂处理，污水经隔油沉砂池后进入水量调节池，包括：
污水经入水口进入格栅池，经过格栅池中的粗格栅和细格栅两道格栅的过滤，去除污水中大颗粒物体;
污水随后进入隔油沉砂池，隔油沉砂池中的隔油槽加速污水中的砂粒沉降;
污水经隔油沉砂池后进入水量调节池，通过水量调节池底部的提升泵将污水送入厌氧生物滤池，通过水量调节池上部的调节阀门的开启度控制污水流量，进入厌氧生物滤池的污水的流量由流量计读取，使污水的流量保持在设定范围内。
9.根据权利要求8所述的基于AF-生物接触氧化的污水处理方法，其特征在于，所述的厌氧生物滤池通过固定填料对接收到的污水进行厌氧生物反应处理后，传输给接触氧化池，所述接触氧化池通过悬浮填料对接收到的污水进行好氧生物反应处理后，传输给沉淀池，包括：
在厌氧生物滤池中间设置隔板，该隔板将厌氧生物滤池分隔成两个填料区：分别为降流式厌氧生物滤池和升流式厌氧生物滤池，两个填料区中都装填一定高度的固定弹性填料，污水先经过降流式厌氧生物滤池，再进入升流式厌氧生物滤池，在降流式厌氧生物滤池中，水流向下流动，在升流式厌氧生物滤池中，水流向上流动;
污水从升流式厌氧生物滤池出来后，经布水管进入接触氧化池的底部，再自下向上通过接触氧化池的装填有悬浮填料的填料区，接触氧化池由气泵和曝气管进行供氧，通过阀门调节供氧量，在接触氧化池中水和氧气同向流动。
10.根据权利要求9所述的基于AF-生物接触氧化的污水处理方法，其特征在于，所述的沉淀池对接收到的污水进行沉淀处理，将得到的清水排出，将污泥及大部分处理水进行回流，包括：
水流从生物接触氧化池出来后，进入沉淀池，在沉淀池的底部设置回流泵，该回流泵将沉淀的污泥和处理水一同混合回流至水量调节池，回流的流量由流量计读取，通过调节阀门的开启度控制回流的流量，使回流的流量保持在设定范围内;
在沉淀池的上部设置溢水堰，处理后的清水位于沉淀池的上部，水位高于溢水堰的清水经溢水堰排出。
说明书

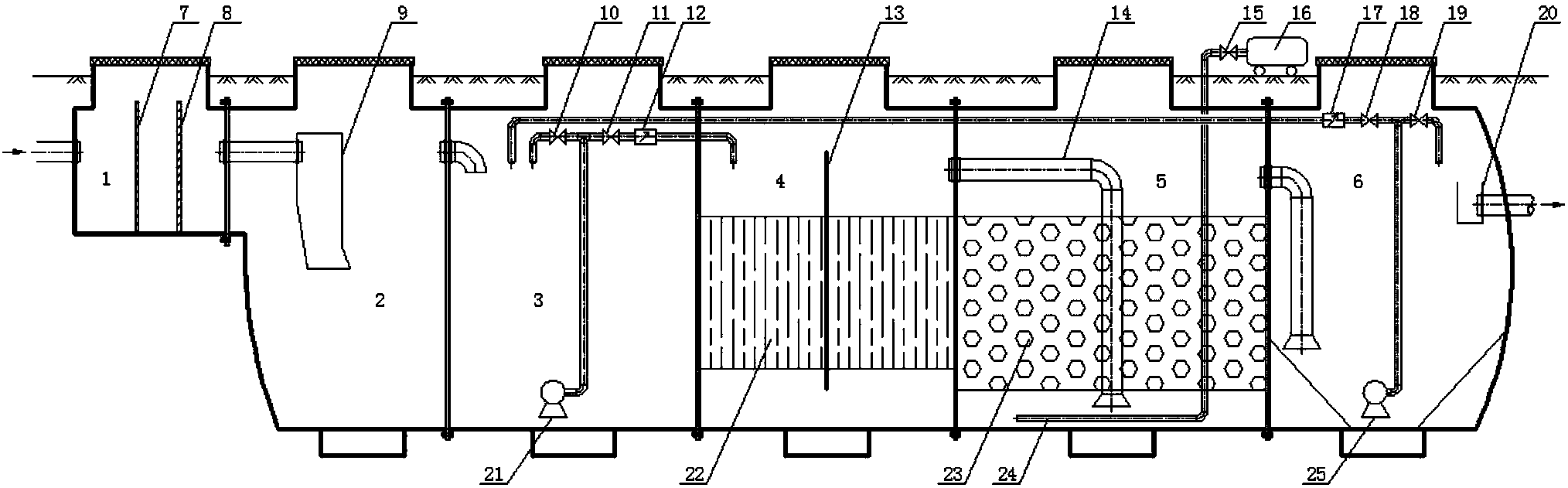

基于AF-生物接触氧化的模块式污水处理装置和方法
技术领域
本发明涉及污水处理技术领域，尤其涉及一种基于AF(Anaerobicbio-filter，厌氧生物滤池)-生物接触氧化的模块式污水处理装置和方法，特别适用于分散型农村小规模生活污水的处理。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求，对污水进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
随着农村水环境逐渐得到重视，农村生活污水处理问题亟待解决。农村生活污水具有污染程度相对较轻，污染物种类相对较少，水量小且不均匀等特点，另外因农村道路狭窄、地形复杂、待建处理设施分散等因素限制，给农村生活污水处理工艺选择、设施建设、运行管理增加了难度。
目前，还没有一种有效地针对处理农村生活污水的装置。
发明内容
本发明的实施例提供了一种基于AF-生物接触氧化的模块式污水处理装置和方法，以实现对污水进行有效的处理。
本发明提供了如下方案：
根据本发明的一个方面，提供了一种基于AF-生物接触氧化的模块式污水处理装置，包括：依次设置的格栅池、隔油沉砂池、水量调节池、厌氧生物滤池、接触氧化池和沉淀池;
所述格栅池，用于接收待处理的污水，对污水进行过滤处理后，传输给隔油沉砂池;
所述隔油沉砂池，用于对污水进行隔油和沉砂处理，污水经隔油沉砂池后进入水量调节池;
所述水量调节池，用于调控污水进入厌氧生物滤池的水量，污水经提升泵自水量调节池进入厌氧生物滤池;
所述厌氧生物滤池，用于通过固定填料对接收到的污水进行厌氧生物反应处理后，传输给接触氧化池;
所述接触氧化池，用于通过悬浮填料对接收到的污水进行好氧生物反应处理后，传输给沉淀池;
所述沉淀池，用于对接收到的污水进行沉淀处理，将得到的清水排出，将底部污泥及处理水进行回流。
进一步地，所述的格栅池、隔油沉沙池、水量调节池、厌氧生物滤池、接触氧化池和沉淀池为依次设置的分别独立的模块化单元，各模块化单元之间进行拼接和组装。
进一步地，所述的格栅池中设置活动安装的粗格栅和细格栅两道格栅，所述隔油沉砂池中设置隔油槽。
进一步地，所述厌氧生物滤池包括底部连通的降流式厌氧生物滤池和升流式厌氧生物滤池的组合，所述降流式厌氧生物滤池和升流式厌氧生物滤池都分别装填一定高度的固定弹性填料。
进一步地，所述接触氧化池设置有布水管、填料区和曝气系统，所述填料区中填充有悬浮填料，所述曝气系统包括气泵、阀门和曝气管。
进一步地，所述沉淀池中设置回流泵、阀门、流量计和溢流堰，所述回流泵使沉淀池中的污泥及处理水回流至水量调节池，同步实现污泥回流和处理水反硝化回流，所述阀门和流量计组合控制回流的泥水混合物的流量，所述溢流堰将清水从沉淀池排出。
根据本发明的另一个方面，提供了一种基于AF-生物接触氧化的污水处理方法，包括：
格栅池接收待处理的污水，对污水进行过滤处理后，传输给隔油沉砂池;隔油沉砂池对污水进行隔油和沉砂处理，污水经隔油沉砂池后进入水量调节池;
所述水量调节池调控污水进入厌氧生物滤池的水量，污水经提升泵自水量调节池进入厌氧生物滤池;
所述厌氧生物滤池通过固定填料对接收到的污水进行厌氧生物反应处理后，传输给接触氧化池，所述接触氧化池通过悬浮填料对接收到的污水进行好氧生物反应处理后，传输给沉淀池;
所述沉淀池对接收到的污水进行沉淀处理，将得到的清水排出，将污泥及处理水进行回流。
进一步地，所述的格栅池接收待处理的污水，对污水进行过滤处理后，传输给隔油沉砂池;隔油沉砂池对污水进行隔油和沉砂处理，污水经隔油沉砂池后进入水量调节池，包括：
污水经入水口进入格栅池，经过格栅池中的粗格栅和细格栅两道格栅的过滤，去除污水中大颗粒物体;
污水随后进入隔油沉砂池，隔油沉砂池中的隔油槽加速污水中的砂粒沉降;
污水经隔油沉砂池后进入水量调节池，通过水量调节池底部的提升泵将污水送入厌氧生物滤池，通过水量调节池上部的调节阀门的开启度控制污水流量，进入厌氧生物滤池的污水的流量由流量计读取，使污水的流量保持在设定范围内。
进一步地，所述的厌氧生物滤池通过固定填料对接收到的污水进行厌氧生物反应处理后，传输给接触氧化池，所述接触氧化池通过悬浮填料对接收到的污水进行好氧生物反应处理后，传输给沉淀池，包括：
在厌氧生物滤池中间设置隔板，该隔板将厌氧生物滤池分隔成两个填料区：分别为降流式厌氧生物滤池和升流式厌氧生物滤池，两个填料区中都装填一定高度的固定弹性填料，污水先经过降流式厌氧生物滤池，再进入升流式厌氧生物滤池，在降流式厌氧生物滤池中，水流向下流动，在升流式厌氧生物滤池中，水流向上流动;
污水从升流式厌氧生物滤池出来后，经布水管进入接触氧化池的底部，再自下向上通过接触氧化池的装填有悬浮填料的填料区，接触氧化池由气泵和曝气管进行供氧，通过阀门调节供氧量，在接触氧化池中水和氧气同向流动。
进一步地，所述的沉淀池对接收到的污水进行沉淀处理，将得到的清水排出，将污泥及大部分处理水进行回流，包括：
水流从生物接触氧化池出来后，进入沉淀池，在沉淀池的底部设置回流泵，该回流泵将沉淀的污泥和处理水一同混合回流至水量调节池，回流的流量由流量计读取，通过调节阀门的开启度控制回流的流量，使回流的流量保持在设定范围内;
在沉淀池的上部设置溢水堰，处理后的清水位于沉淀池的上部，水位高于溢水堰的清水经溢水堰排出。
由上述本发明的实施例提供的技术方案可以看出，本发明实施例的基于AF-生物接触氧化的模块式污水处理装置采用AF与生物接触氧化相结合的处理工艺，采用一体化结构，模块化设计，工厂批量制造，造价低，占地小，土建工作量小，施工周期短，适合农村经济状况，针对农村道路狭窄、复杂的状况，可现场组装，方便运输。
