申请日2016.05.04
公开(公告)日2017.03.01
IPC分类号B01D29/58
摘要
本实用新型公开了一种污水处理用的双重过滤罐，包括罐体，所述罐体的顶端位置处设置有顶盖，所述顶盖的顶端设置有进水口，所述挡圈的顶部之间设置有阻挡垃圾用的格栅板，所述第一挡圈的顶部之间设置有阻挡颗粒物的过滤网，所述罐体的底面设置有出水口，所述罐体的底部设置有四个支撑脚，所述支撑脚底部设置有固定块;该设备在运行时，当污水通过进水管进入罐体，经过格栅板，过滤掉污水中的垃圾，然后经过滤网，把污水中的颗粒物过滤掉，最后由出水口流出，如需清洗时，只需将该设备的顶盖拿掉，即可轻松的清洗，本装置的结构较为简单，成本较为低廉，适合推广使用。
权利要求书
1.一种污水处理用的双重过滤罐，其特征在于：包括罐体，所述罐体的顶端位置处设置有顶盖，所述顶盖的顶端设置有进水口，所述进水口连接有进水管，所述罐体内部靠近顶部的位置处设置有挡圈，所述挡圈的顶部之间设置有阻挡垃圾用的格栅板，所述罐体内部靠近中间的位置处设置有第一挡圈，所述第一挡圈的顶部之间设置有阻挡颗粒物的过滤网，所述罐体的底面设置有出水口，所述罐体的底部设置有四个支撑脚，所述支撑脚底部设置有固定块。
2.根据权利要求1所述的污水处理用的双重过滤罐，其特征在于：所述进水口的顶面位置处设置有安装块，所述进水管的端面位置处设置有配合所述安装块的连接块，所述安装块与所述连接块之间连接有螺栓。
3.根据权利要求2所述的污水处理用的双重过滤罐，其特征在于：所述安装块与所述连接块之间设置有密封圈。
4.根据权利要求1所述的污水处理用的双重过滤罐，其特征在于：所述过滤网包括框架和网体，所述网体设置在所述框架内，所述框架支撑在所述第一挡圈的顶部。
5.根据权利要求1所述的污水处理用的双重过滤罐，其特征在于：所述出水口连接有出水管，所述出水管设置有控制阀。
说明书
一种污水处理用的双重过滤罐
技术领域
本实用新型涉及一种污水处理用的双重过滤罐。
背景技术
随着水资源的日趋紧张，污水处理净化再利用已经成为社会发展中不可或缺的一个重要发展方向，各种污水处理设备不断的被应用于废水处理领域，但是目前的污水处理只是简单的处理污水，没有更进一步的处理污水，就排放到河道里。
发明内容
本实用新型要解决的技术问题是提供一种污水处理用的双重过滤罐，该设备在运行时，当污水通过进水管进入罐体，经过格栅板，过滤掉污水中的垃圾，然后经过滤网，把污水中的颗粒物过滤掉，最后由出水口流出，如需清洗时，只需将该设备的顶盖拿掉，即可轻松的清洗。
为解决上述问题，本实用新型采用如下技术方案：

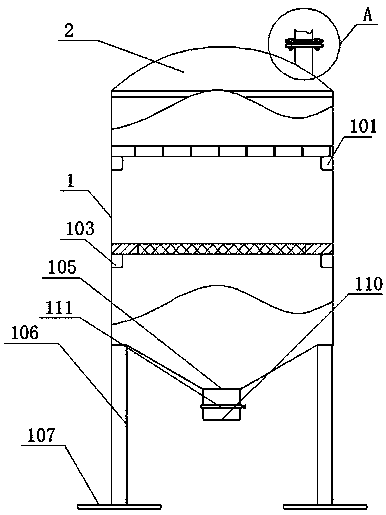

一种污水处理用的双重过滤罐，包括罐体，所述罐体的顶端位置处设置有顶盖，所述顶盖的顶端设置有进水口，所述进水口连接有进水管，所述罐体内部靠近顶部的位置处设置有挡圈，所述挡圈的顶部之间设置有阻挡垃圾用的格栅板，所述罐体内部靠近中间的位置处设置有第一挡圈，所述第一挡圈的顶部之间设置有阻挡颗粒物的过滤网，所述罐体的底面设置有出水口，所述罐体的底部设置有四个支撑脚，所述支撑脚底部设置有固定块。
优选地，所述进水口的顶面位置处设置有安装块，所述进水管的端面位置处设置有配合所述安装块的连接块，所述安装块与所述连接块之间连接有螺栓。
优选地，所述安装块与所述连接块之间设置有密封圈。
优选地，所述过滤网包括框架和网体，所述网体设置在所述框架内，所述框架支撑在所述第一挡圈的顶部。
优选地，所述出水口连接有出水管，所述出水管设置有控制阀。
本实用新型的有益效果是：该设备在运行时，当污水通过进水管进入罐体，经过格栅板，过滤掉污水中的垃圾，然后经过滤网，把污水中的颗粒物过滤掉，最后由出水口流出，如需清洗时，只需将该设备的顶盖拿掉，即可轻松的清洗，本装置的结构较为简单，成本较为低廉，适合推广使用。
