申请日2016.05.04
公开(公告)日2016.12.21
IPC分类号B01D36/04
摘要
油田污水处理装置，包括外罐体，外罐体通过支撑脚立于地面上，所述外罐体下部设有沉淀腔，沉淀腔下部设有微孔过滤器，微孔过滤器下部设有放水阀，所述外罐体内部还设有一个分离漏斗，所述分离漏斗下部设有导通管与外罐体联通，所述分离漏斗的外径小于外罐体的内径，分离漏斗通过固定架固定在外罐体内壁，所述分离漏斗上部设有进水管和出水管，所述出水管联通水泵。
权利要求书
1.油田污水处理装置，包括外罐体，其特征是外罐体通过支撑脚立于地面上，所述外罐体下部设有沉淀腔，沉淀腔下部设有微孔过滤器，微孔过滤器下部设有放水阀，所述外罐体内部还设有一个分离漏斗，所述分离漏斗下部设有导通管与外罐体联通，所述分离漏斗的外径小于外罐体的内径，分离漏斗通过固定架固定在外罐体内壁，所述分离漏斗上部设有进水管和出水管，所述出水管联通水泵。
2.如权利要求1所述的油田污水处理装置，其特征是所述外罐体内充入清洁水，所述清洁水的水位低于出水管下端高于进水管下端。
3.如权利要求1所述的油田污水处理装置，其特征是所述外罐体采用玻璃钢一体制成。
4.如权利要求1或2所述的油田污水处理装置，其特征是所述沉淀腔外侧底部还设有多个出渣阀。
说明书
油田污水处理装置
技术领域
本实用新型涉及一种油田辅助设备，尤其是涉及一种油田污水处理装置。
背景技术
在油田采油过程中，需要向地下油层高压注水，但是上述高压注水有很多会溢出地面或者直接洒落地面，对油田周边环境照成污染，因此需要对上述油田污水进行治理，但是由于上述污水含油量较低，采用现有的技术进行处理成本较高，得不偿失。
实用新型内容
为了克服上述技术问题，本实用新型提供了一种油田污水处理装置，采用的技术方案如下：

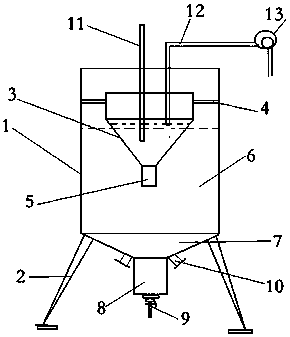

油田污水处理装置，包括外罐体，外罐体通过支撑脚立于地面上，所述外罐体下部设有沉淀腔，沉淀腔下部设有微孔过滤器，微孔过滤器下部设有放水阀，所述外罐体内部还设有一个分离漏斗，所述分离漏斗下部设有导通管与外罐体联通，所述分离漏斗的外径小于外罐体的内径，分离漏斗通过固定架固定在外罐体内壁，所述分离漏斗上部设有进水管和出水管，所述出水管联通水泵。
进一步的，所述外罐体内充入清洁水，所述清洁水的水位低于出水管下端高于进水管下端。
进一步的，所述外罐体采用玻璃钢一体制成。
进一步的，所述沉淀腔外侧底部还设有多个出渣阀。
采用上述装置，成本较低，可以有效的处理油田污水，放水阀放出的水可直接作为中水使用，出水管抽出的水可进一步进行精炼。
