申请日2016.04.18
公开(公告)日2016.07.20
IPC分类号C02F11/12
摘要
本发明涉及污泥干化领域，具体涉及一种自洁式污泥面条机。它包括刮泥板、内部清洗管、外管、尾部密封系统和芯管，外管装在支座上，外管一端装有驱动电机，外管另一端装有尾部密封系统，外管内装有芯管，芯管内装有内部清洗管，内部清洗管两端分别连接驱动电机和尾部密封系统，内部清洗管上交错安装有若干刮泥板，外管上端连接进口管，外管下端设计有成型出口。优点设计巧妙，使用方便，设计采用电机驱动内部清洁管且内部清洁管上设计刮泥板，大大提高的自清洁效果，避免堵塞发生，采用旋转式加工，污泥流动性好，混合好，易成型，大大提高工作效率。
权利要求书
1.自洁式污泥面条机，其特征是它包括刮泥板、内部清洗管、外管、尾部密封系统和芯管，外管装在支座上，外管一端装有驱动电机，外管另一端装有尾部密封系统，外管内装有芯管，芯管内装有内部清洗管，内部清洗管两端分别连接驱动电机和尾部密封系统，内部清洗管上交错安装有若干刮泥板，外管上端连接进口管，外管下端设计有成型出口。
2.根据权利要求1所述的自洁式污泥面条机，其特征是所述的芯管与外管固定连接一起，芯管上端对应外管上的进口管设计有圆孔，芯管下端对应外管上成型出口设计有若干个细孔。
3.根据权利要求1所述的自洁式污泥面条机，其特征是所述的内部清洗管装在芯管内部，内部清洗管是圆柱形管，其两端装有圆形盘，通过两端的圆形盘分别旋转连接驱动电机和尾部密封系统，内部清洗管垂直方向和水平方向交错开有若干通孔，内部清洗管垂直方向和水平方向交错开有若干插槽，刮泥板插装在插槽内。
4.根据权利要求1所述的自洁式污泥面条机，其特征是所述的刮泥板是长方形状板，刮泥板中间开有若干个圆孔，刮泥板上下两边设计成锥形边。
5.根据权利要求1所述的自洁式污泥面条机，其特征是所述的尾部密封系统包括尾轴、固定法兰、套管、密封圈、盘庚、压盖、轴承座、轴承盖、轴承，固定法兰中间装有尾轴，尾轴与固定法兰之间装有盘庚，盘庚外有压盖固定压紧，尾轴后端装在轴承座内且尾轴与轴承座之间装有轴承，尾轴最顶端装有卡簧，轴承座外侧装有轴承盖，轴承盖通过螺钉贯穿轴承座和套管固定连接在固定法兰上，尾轴前端固定连接有连接盘，连接盘上装有连接销，固定法兰连接外管且与外管之间装有密封圈，连接盘通过连接销连接内部清洗管一端。
说明书
自洁式污泥面条机
技术领域
本发明涉及污泥干化领域，具体涉及一种自洁式污泥面条机。
背景技术
污泥稳定干化也称污泥深度处理。污泥稳定化处理就是降解污泥中的有机物质，进一步减少污泥含水量，杀灭污泥中的细菌、病原体等，打破细胞壁，消除臭味，这是污泥能否资源化有效利用的关键步骤。污泥稳定化的方法主要有堆肥化、干燥、碱稳定、厌氧消化等。以往污泥干化处理采用污泥面条机存在缺点，使用时容易堵塞，面条成型孔容易堵塞，清理不方便，同时以往采用液压式清理，体积大，结构复杂，能耗高，以往设备对压式工作，污泥流动性差，难以成型。
发明内容
为了解决上述问题，本发明提出了一种自洁式污泥面条机，设计巧妙，使用方便，可以自清洁，避免堵塞发生，采用旋转式加工，污泥流动性好，易成型，大大提高工作效率。
为了达到上述目的，本发明提出以下技术方案：

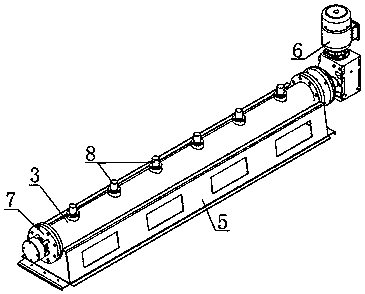

自洁式污泥面条机，它包括刮泥板、内部清洗管、外管、尾部密封系统和芯管，外管装在支座上，外管一端装有驱动电机，外管另一端装有尾部密封系统，外管内装有芯管，芯管内装有内部清洗管，内部清洗管两端分别连接驱动电机和尾部密封系统，内部清洗管上交错安装有若干刮泥板，外管上端连接进口管，外管下端设计有成型出口。
所述的芯管与外管固定连接一起，芯管上端对应外管上的进口管设计有圆孔，芯管下端对应外管上成型出口设计有若干个细孔。
所述的内部清洗管装在芯管内部，内部清洗管是圆柱形管，其两端装有圆形盘，通过两端的圆形盘分别旋转连接驱动电机和尾部密封系统，内部清洗管垂直方向和水平方向交错开有若干通孔，内部清洗管垂直方向和水平方向交错开有若干插槽，刮泥板插装在插槽内。
所述的刮泥板是长方形状板，刮泥板中间开有若干个圆孔，刮泥板上下两边设计成锥形边。
所述的尾部密封系统包括尾轴、固定法兰、套管、密封圈、盘庚、压盖、轴承座、轴承盖、轴承，固定法兰中间装有尾轴，尾轴与固定法兰之间装有盘庚，盘庚外有压盖固定压紧，尾轴后端装在轴承座内且尾轴与轴承座之间装有轴承，尾轴最顶端装有卡簧，轴承座外侧装有轴承盖，轴承盖通过螺钉贯穿轴承座和套管固定连接在固定法兰上，尾轴前端固定连接有连接盘，连接盘上装有连接销，固定法兰连接外管且与外管之间装有密封圈，连接盘通过连接销连接内部清洗管一端。
本发明的优点设计巧妙，使用方便，设计采用电机驱动内部清洁管且内部清洁管上设计刮泥板，大大提高的自清洁效果，避免堵塞发生，采用旋转式加工，污泥流动性好，混合好，易成型，大大提高工作效率。
