水处理过滤木炭栅

　　权利要求书

　　1.一种水处理过滤木炭栅，包括单个两端贯通的壳体，其特征在于：壳体的两端面设有滤网，在壳体内填装有木炭颗粒或木炭条，使之形成一个单体木炭栅，多个单体木炭栅组合为水处理过滤木炭栅。

　　2.根据权利要求1所述的一种水处理过滤木炭栅，其特征在于：在壳体上部设有提环。

　　说明书

　　一种水处理过滤木炭栅

　　技术领域

　　本实用新型涉及水处理领域过滤用木炭栅，可多次反复用于水处理过滤中使用，具体是一种水处理过滤木炭栅。

　　背景技术

　　一般的活性炭通过过滤使用后因吸咐了多种杂质，清洗干净十分困难和麻烦，清洗中还要大量的用到化工原料，有可能对水质造成二次污染，一次性使用又造成了资源浪费的缺点，并有可能提高生产成本的弱点。

　　发明内容

　　本实用新型为了简化清洗流程，或者清方洗便，循环使用，降低生产成本，特提出一种水处理过滤木炭栅。

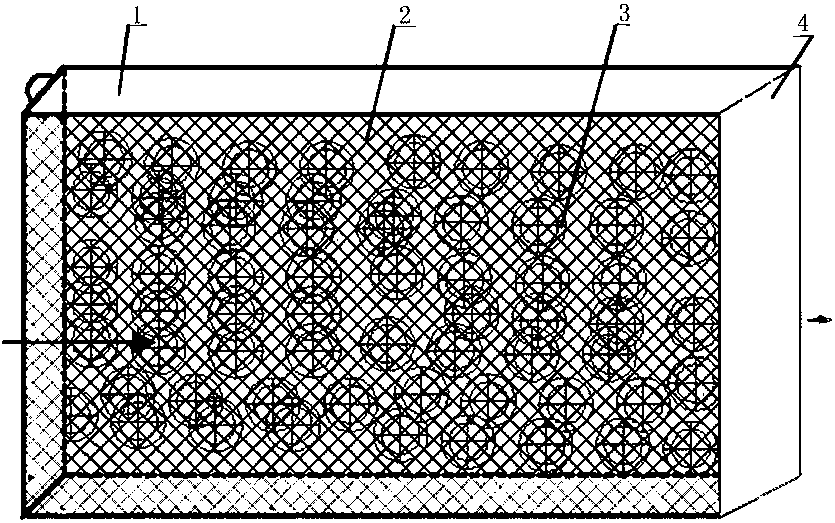

　　为此本实用新型的技术方案为，一种水处理过滤木炭栅，包括单个两端贯通的壳体，其特征在于：壳体的两端面设有滤网，在壳体内填装有木炭颗粒或木炭条，使之形成一个单体木炭栅，多个单体木炭栅组合为水处理过滤木炭栅。

　　对上述方案的改进在于：在壳体上部设有提环。

　　有益效果：

　　本实用新型将多个木炭栅叠加在一起，水从木炭栅的一侧流入，从木炭栅的另一侧流出;水在经过木炭栅时，杂质被炭栅吸咐过滤，当炭栅吸咐的杂质过多过滤功能降低时，可把每个木炭栅取出，晒干或烘干，用喷火器对木炭栅的两侧面喷火炭化、清除杂质，即可循环利用。

　　本实用新型结构简单经济实用，循环利用，降低生产成本。
