申请日2016.05.25
公开(公告)日2016.10.19
IPC分类号C02F9/14
摘要
本实用新型公开了一种环保高效污水消毒处理系统，包括控制处理系统和消毒系统，所述控制处理系统包括自动化控制柜、集水箱、臭氧发生器和射流器;还包括分别与自动化控制柜连接的污水提升泵和自吸泵;所述射流器分别通过出水管和臭氧管与集水箱和臭氧发生器连接;所述出水管通过自吸泵与集水箱连接;所述消毒系统包括通过出水管与射流器依次连接的气液混合罐和消毒池。本实用新型采用手动和自动双控制方式，进一步提高系统运行的安全稳定性和灵活性。同时，本实用新型采用多级消毒处理，进一步提高了系统的污水消毒处理能力，使经过本系统处理后的污水更加环保。

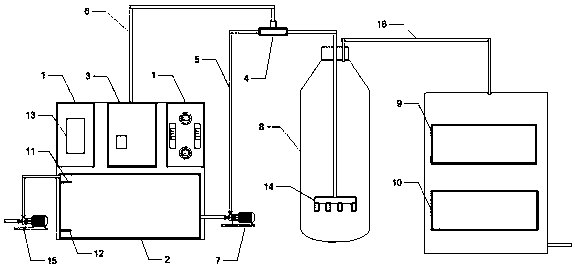

摘要附图
权利要求书
1.一种环保高效污水消毒处理系统，包括控制处理系统和消毒系统，其特征在于：所述控制处理系统包括自动化控制柜(1)、集水箱(2)、臭氧发生器(3)和射流器(4);还包括分别与自动化控制柜(1)连接的污水提升泵(15)和自吸泵(7);所述射流器(4)分别通过出水管(5)和臭氧管(6)与集水箱(2)和臭氧发生器(3)连接;所述出水管(5)通过自吸泵(7)与集水箱(2)连接;所述消毒系统包括通过出水管(16)与射流器(4)依次连接的气液混合罐(8)和消毒池。
2.根据权利要求1所述的一种环保高效污水消毒处理系统，其特征在于：所述消毒池包括依次连接的光催化消毒池(9)和微波消毒池(10)。
3.根据权利要求2所述的一种环保高效污水消毒处理系统，其特征在于：所述的光催化消毒池(9)为无极紫外线+纳米Ti02 光催化消毒池。
4.根据权利要求2或3所述的一种环保高效污水消毒处理系统，其特征在于：所述的光催化消毒池(9)至少一级。
5.根据权利要求1所述的一种环保高效污水消毒处理系统，其特征在于：所述集水箱(2)还设有分别与自动化控制柜(1)连接的上限水位传感器(11)和下限水位传感器(12)。
6.根据权利要求1所述的一种环保高效污水消毒处理系统，其特征在于：所述自动化控制柜设有控制面板(13)，还设有气体压力表、液体压力表、气体流量表和液体流量表。
7.根据权利要求1所述的一种环保高效污水消毒处理系统，其特征在于：所述气液混合罐(8)内还设有布水器(14)。
说明书
一种环保高效污水消毒处理系统
技术领域
本实用新型涉及污水处理领域，具体涉及了一种环保高效污水消毒处理系统。
背景技术
随着社会的发展和时代的进步，人民生活水平的不断提高，使人们越来越注重对环境的保护。而对污水的处理问题，也是人们较为关注的问题。现有的污水处理设备或系统，大多采用含氯等化学消毒剂，易造成二次污染，而且使用的原料腐蚀性强，或结构复杂，使用不方便、成本较高，不能较好的普及使用;有的污水处理设备或系统对污水消毒处理不够彻底，如果把不经过彻底消毒处理的污水排入自然中，定会造成生态环境的污染，甚至影响到人们身体的健康安全。
发明内容
本实用新型的目的在于针对现有技术的不足，提供一种结构简单、使用方便的环保、高效的污水消毒处理系统。
为了实现上述目的，本实用新型采用了以下技术方案：
一种环保高效污水消毒处理系统，包括控制处理系统和消毒系统，所述控制处理系统包括自动化控制柜、集水箱、臭氧发生器和射流器;还包括分别与自动化控制柜连接的污水提升泵和自吸泵;所述射流器分别通过出水管和臭氧管与集水箱和臭氧发生器连接;所述出水管通过自吸泵与集水箱连接;所述消毒系统包括通过出水管与射流器依次连接的气液混合罐和消毒池。
对本实用新型的进一步说明，所述消毒池包括依次连接的光催化消毒池和微波消毒池。
对本实用新型的进一步说明，所述的光催化消毒池为无极紫外线+纳米Ti02 光催化消毒池。所述光催化消毒池采用无极紫外线消毒和纳米Ti02消毒的组合形式，使消毒作用进一步提高。
对本实用新型的进一步说明，所述的光催化消毒池至少一级，通过设置多级消毒池，提高消毒效果。
对本实用新型的进一步说明，所述集水箱还设有分别与自动化控制柜连接的上限水位传感器和下限水位传感器。
通过设置上限水位传感器和下限水位传感器来监控集水箱的水位。当集水箱的水位达到上限水位传感器时，上限水位传感器把信号反馈到自动化控制柜，系统自动运行，进行污水消毒处理;同时，自动化控制柜控制污水提升泵停止工作，停止往集水箱泵入污水;当集水箱的水位下降至下限水位传感器时，下限水位传感器把信号反馈到自动化控制柜，为了防止设备空转及实现节能设计，系统自动停机，进入待机状态;此时，自动化控制柜控制污水提升泵工作，将污水泵入集水箱;当集水箱的水位再次达到上限水位传感器时，上限水位传感器把信号反馈到自动化控制柜，系统自动运行，进行污水消毒处理，系统依次循环工作。
对本实用新型的进一步说明，所述自动化控制柜设有控制面板，还设有气体压力表、液体压力表、气体流量表和液体流量表。
所述控制面板设有污水提升泵、自吸泵、消毒池、臭氧发生器等设备的工作按钮和相对应的指示灯，所述工作按钮设有“手动”、“自动”、“关”三个档位。用于系统各个设备部件的工作选择，提高系统使用的灵活性。
对本实用新型的进一步说明，所述气液混合罐内还设有布水器。通过布水器使在气液混合罐内均匀布水，提高臭氧和污水的进一步混合，以提高臭氧消毒作用。
本实用新型的工作原理：把本实用新型系统的各个设备部件的工作按钮均设为“自动”。所述集水箱通过污水提升泵与外部的污水池连接;当外部污水池水位达到预设液位检测点时，系统内的污水提升泵启动，将污水泵入集水箱;集水箱的水位达到上限水位传感器时，自吸泵启动，污水流经射流器时产生负压，同时将臭氧发生器的臭氧吸入，被吸入的臭氧和污水混合进入气液混合罐，经布水器的散射进一步混合;臭氧是强氧化剂，在水中对污水中的微生物具有广谱的杀菌消毒效果。污水在气液混合罐中经过一段时间的杀菌消毒后，从气液混合罐顶部依次流入无极紫外线+纳米Ti02 光催化消毒池和微波消毒池，再次对经过臭氧消毒的污水进行消毒。经过多级的消毒池消毒后，污水中的微生物被彻底杀灭，达标排入市政管网。
当检查系统及各个部件时，通过把系统的各个设备部件的工作按钮均设为“手动”，分别对部件试运行进行检查，提高设备运行的安全性和稳定性。
本实用新型的有益效果：
1.本实用新型采用手动和自动双控制方式，进一步提高系统运行的安全稳定性和灵活性。
2.本实用新型采用多级消毒处理，进一步提高了系统的污水消毒处理能力，使经过本系统处理后的污水更加环保。
3.本实用新型结构简单、使用方便、成本较低，节省了人力物力，利于推广使用。
