申请日2016.05.25
公开(公告)日2016.10.12
IPC分类号C02F9/14
摘要

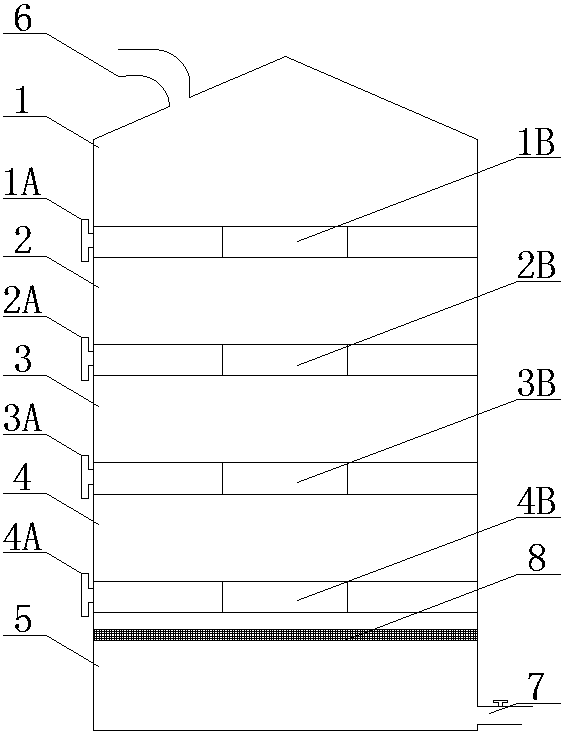

一种化工工业废水处理装置，属于化工废水处理领域，所述的氧化处理仓、水解酸化仓、生物处理仓、絮凝沉降仓和反渗透膜处理仓依次从上至下组合安装，其中，氧化处理仓与水解酸化仓间安装有第一控制门，水解酸化仓和生物处理仓间安装有第二控制门，生物处理仓和絮凝沉降仓间安装有第三控制门，絮凝沉降仓和反渗透膜处理仓间安装有第四控制门，氧化处理仓左外侧壁安装有第一控制阀，水解酸化仓左外侧壁安装有第二控制阀，生物处理仓左外侧壁安装有第三控制阀，絮凝沉降仓左外侧壁安装有第四控制阀。本实用新型提出的一种化工工业废水处理装置，将不同种处理池集合在一个装置内，方便加装和减装以应对工业规模的变化，操作简单快捷、经济实用。
摘要附图
权利要求书
1.一种化工工业废水处理装置，包括：入水口(6)、排水口(7)、氧化处理仓(1)、水解酸化仓(2)、生物处理仓(3)、絮凝沉降仓(4)、反渗透膜处理仓(5)、第一控制阀(1A)、第二控制阀(2A)、第三控制阀(3A)、第四控制阀(4A)、第一控制门(1B)、第二控制门(2B)、第三控制门(3B)和第四控制门(4B)，所述的氧化处理仓(1)顶壁上设置有入水口(6)，所述的反渗透膜处理仓(5)右侧壁的下方设置有排水口(7)，
其特征在于：氧化处理仓(1)、水解酸化仓(2)、生物处理仓(3)、絮凝沉降仓(4)和反渗透膜处理仓(5)依次从上至下组合安装，其中，氧化处理仓(1)与水解酸化仓(2)间安装有第一控制门(1B)，水解酸化仓(2)和生物处理仓(3)间安装有第二控制门(2B)，生物处理仓(3)和絮凝沉降仓(4)间安装有第三控制门(3B)，絮凝沉降仓(4)和反渗透膜处理仓(5)间安装有第四控制门(4B)，氧化处理仓(1)左外侧壁安装有第一控制阀(1A)，水解酸化仓(2)左外侧壁安装有第二控制阀(2A)，生物处理仓(3)左外侧壁安装有第三控制阀(3A)，絮凝沉降仓(4)左外侧壁安装有第四控制阀(4A)，所述的第一控制阀(1A)用于控制第一控制门(1B)开闭，所述的第二控制阀(2A)用于控制第二控制门(2B)开闭，所述的第三控制阀(3A)用于控制第三控制门(3B)开闭，所述的第四控制阀(4A)用于控制第四控制门(4B)开闭。
2.根据权利要求1所述的一种化工工业废水处理装置，所述的化工工业废水处理装置还包括：滤网(8)，所述的滤网(8)横向安装在反渗透膜处理仓(5)内上方。
说明书
一种化工工业废水处理装置
技术领域
本实用新型涉及一种化工工业废水处理装置，属于化工废水处理领域。
背景技术
众所周知，化工工业生产时会产生大量的化工废水，随意排放极其危害环境，造成几乎不可逆的危害，因此我国一再加强对化工工业废水处理的监管。现在的化工工业废水处理一般是建立多个处理池分别进行废水的酸碱中和、有机氯化物分解和沉渣等化工有害物的处理，之前要进行工业废水产生规模的评估再决定处理池的大小，如果生产规模扩大，就必须开挖新的处理池或扩建处理池;如果生产规模缩小，则大大浪费了处理池的资源，不经济不环保。
发明内容
本实用新型的目的在于提供一种化工工业废水处理装置，通过将各种处理池简化兼容成一个装置，达到了随意配置化工废水处理规模的目的。
实现上述目的，本实用新型采取的技术方案如下：
一种化工工业废水处理装置，包括：入水口、排水口、氧化处理仓、水解酸化仓、生物处理仓、絮凝沉降仓、反渗透膜处理仓、第一控制阀、第二控制阀、第三控制阀、第四控制阀、第一控制门、第二控制门、第三控制门和第四控制门，所述的氧化处理仓顶壁上设置有入水口，所述的反渗透膜处理仓右侧壁的下方设置有排水口，氧化处理仓、水解酸化仓、生物处理仓、絮凝沉降仓和反渗透膜处理仓依次从上至下组合安装，其中，氧化处理仓与水解酸化仓间安装有第一控制门，水解酸化仓和生物处理仓间安装有第二控制门，生物处理仓和絮凝沉降仓间安装有第三控制门，絮凝沉降仓和反渗透膜处理仓间安装有第四控制门，氧化处理仓左外侧壁安装有第一控制阀，水解酸化仓左外侧壁安装有第二控制阀，生物处理仓左外侧壁安装有第三控制阀，絮凝沉降仓左外侧壁安装有第四控制阀，所述的第一控制阀用于控制第一控制门开闭，所述的第二控制阀用于控制第二控制门开闭，所述的第三控制阀用于控制第三控制门开闭，所述的第四控制阀用于控制第四控制门开闭。
进一步的，所述的化工工业废水处理装置还包括：滤网，所述的滤网横向安装在反渗透膜处理仓内上方。
本实用新型的有益效果：本实用新型提出的一种化工工业废水处理装置，将众多工业废水处理池简化兼容成了一个整体的化工废水处理装置，如需扩张或减少化工废水的处理规模，则只需增加或减少本装置的配备数量即可解决。
