申请日2016.05.25
公开(公告)日2016.10.19
IPC分类号C02F9/14
摘要
本实用新型公开了一种临时处理污水净化系统，包括通过管路顺序连接的泥水分离系统、除磷吸附系统与臭氧氧化系统以及污水净化方法，本实用新型的有益效果是，利用分级处理、磁化法对污水进行污泥分离，通过臭氧灭菌的效果达到快速处理污水的效果，同时增加水体的富氧量，提高水质。

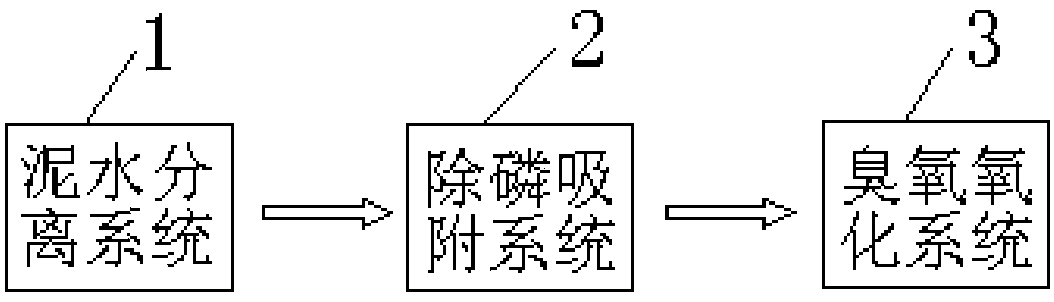

摘要附图
权利要求书
1.一种临时处理污水净化系统，其特征在于：包括
泥水分离系统，包括净化池，所述净化池内设有多个缓流板，所述缓流板的一端固定连接所述净化池的侧壁，所述缓流板交错设置，所述净化池的内壁上设有多个投放槽，所述投放槽内设有污物凝结剂，所述净化池的顶侧设有第一进水口，所示净化池的池底与相邻的所述缓流板之间设有分离网，所述分离网的进水端底侧设有第一排污口，所述分离网的出水端侧设有第一出水口;
除磷吸附系统，包括吸附罐，所述吸附罐的顶部设有第二进水口，其底部设有第二排污口，其侧壁的底部分设有第二出水口，所述吸附罐内部设有生物骨料;
臭氧氧化系统，包括臭氧氧化池，所述臭氧氧化池的顶部一侧设有排水口，与所述排水口相对侧的底部设有第三进水口，所述臭氧氧化池的顶部外侧设有臭氧消解器，所述臭氧氧化池的底部设有排水泵与臭氧释放器;
所述泥水分离系统的第一出水口通过管路连接所述吸附罐的第二进水口，所述吸附罐的第二出水口通过管路连接所述臭氧氧化池的第三进水口，其中第一出水口与第二进水口、第二出水口与第三进水口之间均设有交换泵，形成污水净化系统。
2.如权利要求1所述的临时处理污水净化系统，其特征在于：所述缓流板上还设有搅拌器。
3.如权利要求1所述的临时处理污水净化系统，其特征在于：所述第二排污口处设有隔离网。
4.如权利要求1所述的临时处理污水净化系统，其特征在于：所述生物骨料包括上下两层，其直径分别为6-20mm与2-10mm两种形态，下层的填装厚度为600mm，上层的填装厚度为1500mm。
5.如权利要求1所述的临时处理污水净化系统，其特征在于：所述臭氧氧化池内设有3个隔板将其分为四个区域，第一区域与第二区域、第三区域与第四区域均为顶部连通，所述第二区域与第三区域的底部相连通，所述臭氧消解器通过管路与所述第二区域相连通，所述排水泵设置在所述第一区域的底部，所述臭氧释放器设置在第三区域的底部。
6.如权利要求5所述的临时处理污水净化系统，其特征在于：所述第四区域的底部设有第三排污口。
7.如权利要求5所述的临时处理污水净化系统，其特征在于：所述第二区域内还固定设有带有通孔的横板，所述横板上填装有所述生物骨料。
8.如权利要求1或4中任意一项所述的临时处理污水净化系统，其特征在于：所述生物骨料为通过以粘土建筑垃圾为载体，投放微生物进行繁殖而形成。
说明书
一种临时处理污水净化系统
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种分级、富氧的临时处理污水净化系统。
背景技术
随着城市快速发展和人口的进一步扩张，作为城市基础设施的污水处理用工程建设已相对落后于城市的社会经济发展。人口规模超规划预期，污水排放量持续增长，处理能力不足，污水处理厂超负荷运行，污水直接入河和越流入河的现象时有发生。污水直排入河的情况，污染的河流不仅影响周围居民的生活环境，还将对河道周边的土壤以及地下水造成污染。
受城市规划建设进度的影响，污水处理厂及配套管网的建设周期比较长，不能达到在短时间内污水直接排放，污水的产生量大于污水的处理量时，容易过多存储，发生恶化，滋生大量细菌，导致后期处理工作加剧，出现新的污物难以处理的问题。
实用新型内容
为解决现有技术的不足，本实用新型提供了一种临时处理污水净化系统，采用分级、富氧的方式，达到快速净化处理污水达到排放标准的的目的。
本实用新型的目的是通过以下技术方案实现的：
一种临时处理污水净化系统，包括
泥水分离系统，包括净化池，所述净化池内设有多个缓流板，所述缓流板的一端固定连接所述净化池的侧壁，所述缓流板交错设置，所述净化池的内壁上设有多个投放槽，所述投放槽内设有污物凝结剂，所述净化池的顶侧设有第一进水口，所示净化池的池底与相邻的所述缓流板之间设有分离网，所述分离网的进水端底侧设有第一排污口，所述分离网的出水端侧设有第一出水口;
除磷吸附系统，包括吸附罐，所述吸附罐的顶部设有第二进水口，其底部设有第二排污口，其侧壁的底部分设有第二出水口，所述吸附罐内部设有生物骨料;
臭氧氧化系统，包括臭氧氧化池，所述臭氧氧化池的顶部一侧设有排水口，与所述排水口相对侧的底部设有第三进水口，所述臭氧氧化池的顶部外侧设有臭氧消解器，所述臭氧氧化池的底部设有排水泵与臭氧释放器，其中臭氧消解器的目的是为了消除过多的臭氧，防止臭氧扩散到空气中;
所述泥水分离系统的第一出水口通过管路连接所述吸附罐的第二进水口，所述吸附罐的第二出水口通过管路连接所述臭氧氧化池的第三进水口，其中第一出水口与第二进水口、第二出水口与第三进水口之间均设有交换泵，形成污水净化系统。
进一步地，所述缓流板上还设有搅拌器，其目的在于，通过搅拌加速污物凝结剂将水体中的污物转化成固体沉淀物沉积、分离。
进一步地，所述第二排污口处设有隔离网，其目的在于，阻止在排污过程中生物骨料排出。
进一步地，所述生物骨料包括上下两层，其直径分别为6-20mm与2-10mm两种形态，下层的填装厚度为600mm，上层的填装厚度为1500mm。
进一步地，所述臭氧氧化池内设有3个隔板将其分为四个区域，第一区域与第二区域、第三区域与第四区域均为顶部连通，所述第二区域与第三区域的底部相连通，所述臭氧消解器通过管路与所述第二区域相连通，所述排水泵设置在所述第一区域的底部，所述臭氧释放器设置在第三区域的底部。
进一步地，所述第四区域的底部设有第三排污口，其目的在于，方便将水体净化后残留的少量沉积物排出。
进一步地，所述第二区域内还固定设有带有通孔的横板，所述横板上填装有所述生物骨料。
进一步地，所述生物骨料为通过以粘土建筑垃圾为载体，投放微生物进行繁殖而形成。
一种污水净化方法，包括以下步骤：
①将污水引入净化池中，水体从高水位沿缓流板流向低水位，在所述投放槽中添加聚合氯化铝、聚丙烯酰胺以及磁种，其与污水水体中污染物质的微磁聚凝作用，将污染物质与磁粉凝聚成磁性絮体，搅拌器的转动使污染物质充分凝聚，利用超磁分离设备，通过电磁吸引将磁性污泥吸附在吸盘或磁鼓上，通过缷渣装置将磁性污泥收集;
②将分离后的水体引入吸附罐，水体经过吸附罐，与生物骨料充分接触，微生物通过生物反应及吸附作用将水体总的磷酸盐吸附，达到去除磷酸盐的目的;
③将处理后的水体通过高压水泵导入臭氧氧化池中，从所述第三进水口导入，是水体升到高液位端，减缓水体的流速，充分氧化，同时，所述臭氧释放器产生臭氧，臭氧产出量量按5～10mg/l投加，利用臭氧的强氧化性杀死水体中的有害细菌，臭氧氧化池中的生物骨料再次净化水体，脱离、吸附水体中的磷酸盐，同时降解部分有机物，臭氧消耗后转化为氧气，与磁化后的水体紧密结合，提高水体的溶解氧，提高水质，达到地表水V类标准。
本实用新型的有益效果是：
1、利用分级净化的处理方法，能够有效的出去污水中的泥沙以及化学离子;
2、利用磁种对水体磁化，提升水体水质;
3、利用臭氧作为氧化剂及灭菌剂，出去水体中大量有害微生物的同时有增加了水体的富氧性。
