申请日2016.04.27
公开(公告)日2016.09.28
IPC分类号C02F3/00
摘要
本实用新型公开了一种污水处理用滗水器，包括浮筒、撇渣筒、滗水槽、通气管、排水支管、排水主管、防水套管、回转轴座、预埋钢板、回转支承、支撑座、液压推杆、滤网，所述支撑座通过预埋钢板固定在基础上，所述支撑座一侧设有若干液压推杆，所述液压推杆另一端设有若干排水支管，所述排水支管一侧设有通气管，所述排水支管一端设有撇渣筒，所述撇渣筒一侧设有滗水槽，所述滗水槽一侧设有浮筒，所述滗水槽滗水口设有滤网，所述排水支管另一端与排水主管连接。本实用新型结构简单，自动化程度高，操作简单，滗水槽滗水口设有滤网，防止滗水过程中浮渣流出影响滗水效果，提高了滗水质量，避免了人工清理浮渣，降低了工人的劳动强度。
权利要求书
1.一种污水处理用滗水器，包括浮筒、撇渣筒、滗水槽、通气管、排水支管、排水主管、防水套管、回转轴座、预埋钢板、回转支承、支撑座、液压推杆、滤网，其特征在于所述支撑座通过预埋钢板固定在基础上，所述支撑座一侧设有若干液压推杆，所述液压推杆一端与支撑座活动连接，所述液压推杆另一端设有若干排水支管，所述液压推杆与排水支管通过回转支承活动连接，所述排水支管一侧设有通气管，所述排水支管一端设有撇渣筒，所述撇渣筒一侧设有滗水槽，所述滗水槽一侧设有浮筒，所述滗水槽滗水口设有滤网，所述排水支管另一端与排水主管连接，所述排水主管一端安装在回转支承上，所述排水主管另一端设有回转轴座，所述回转轴座一侧设有防水套管，所述防水套管一侧设有排水井。
2.根据权利要求1所述的一种污水处理用滗水器，其特征在于所述排水支管采用分段连接，所述排水支管内部设有内衬。
说明书
一种污水处理用滗水器
技术领域
本实用新型属于污水处理设备技术领域，特别涉及一种污水处理用滗水器。
背景技术
随着城市人口的增加和工农业生产的发展，生产和生活过程中所产生的污水量也日益增加，为了减轻污水对水体和环境的危害，在其释放到环境中之前需要经过净化处理这一环节，现有的污水处理系统大多采用预处理系统、生化处理系统及泥水分离系统，主要由于采用不同的工艺方法以构建其生化处理系统，而使得各种不同类型的污水处理系统在结构形式上有所区别，但是现有的污水处理系统均存在着同一缺陷，即用以构成污水处理系统的各个处理池呈分散分布方式，处理池之间通过管路顺次连接，这使得整个污水处理系统占据较大的用地面积，不仅提高了其建造成本，还限制了其适用范围，而且每个处理池都需要专人管理，这无疑增加了工人的劳动量和劳动强度。
滗水器是序批式活性污泥法工艺采用的定期排出澄清水的设备，它具有能从静止的池表面将澄清水滗出，而不搅动沉淀，确保出水水质的作用，由于序批式活性污泥法工艺采用间歇反应，进水、反应、沉淀、排水在同一池内完成，无需二次沉淀池和污泥回流设备，因此具有占地少、投资小、效率高、出水水质好等优点，同时将多个序批式活性污泥池连接起来，还可以具有传统污泥法工艺的连续性，又具有典型序批式活性污泥法工艺的间歇性，适用于水质、水量、变化大的需要，适用范围广，现有的滗水器出水时有部分浮渣流出，影响滗水效果。
发明内容
本实用新型的目的是克服现有技术中不足，提供一种污水处理用滗水器，结构简单，自动化程度高，操作简单，滗水槽滗水口设有滤网，防止滗水过程中浮渣流出影响滗水效果，提高了滗水质量，避免了人工清理浮渣，降低了工人的劳动强度。
为了实现上述目的，本实用新型采用的技术方案是：

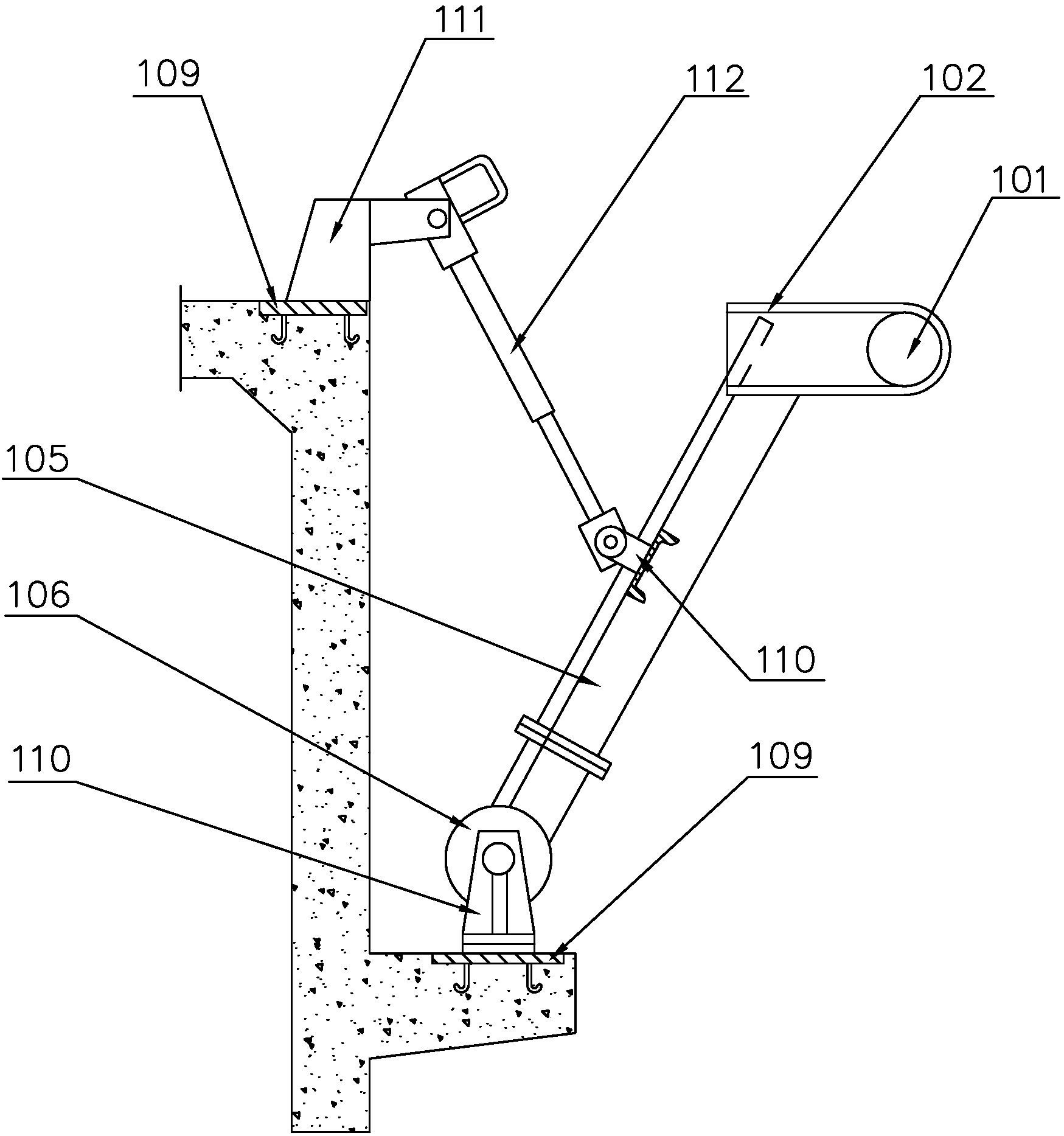

一种污水处理用滗水器，包括浮筒、撇渣筒、滗水槽、通气管、排水支管、排水主管、防水套管、回转轴座、预埋钢板、回转支承、支撑座、液压推杆、滤网，所述支撑座通过预埋钢板固定在基础上，所述支撑座一侧设有若干液压推杆，所述液压推杆一端与支撑座活动连接，所述液压推杆另一端设有若干排水支管，所述液压推杆与排水支管通过回转支承活动连接，所述排水支管一侧设有通气管，所述排水支管一端设有撇渣筒，所述撇渣筒一侧设有滗水槽，所述滗水槽一侧设有浮筒，所述滗水槽滗水口设有滤网，防止滗水过程中浮渣流出影响滗水效果，提高了滗水质量，避免了人工清理浮渣，降低了工人的劳动强度;所述排水支管另一端与排水主管连接，所述排水主管将排水支管滗的水聚集排放，所述排水主管一端安装在回转支承上，所述排水主管另一端设有回转轴座，所述回转轴座一侧设有防水套管，所述防水套管一侧设有排水井。
优选的，所述排水支管采用分段连接，所述排水支管内部设有内衬，通过调节排水支管与内衬的相对位置调节排水支管的长度，根据不同的工作环境调节不同的排水支管长度，从而满足不同的滗水深度，适用范围广。
本实用新型与现有技术相比较有益效果表现在：
1)结构简单，自动化程度高，操作简单，滗水槽滗水口设有滤网，防止滗水过程中浮渣流出影响滗水效果，提高了滗水质量，避免了人工清理浮渣，降低了工人的劳动强度;
2)排水支管采用分段连接，排水支管内部设有内衬，通过调节排水支管与内衬的相对位置调节排水支管的长度，根据不同的工作环境调节不同的排水支管长度，从而满足不同的滗水深度，适用范围广。
