申请日2016.05.25
公开(公告)日2016.12.07
IPC分类号C02F9/04
摘要
一种生活污水过滤处理装置，包括：污水进水口、调节池、混凝沉淀池、微滤膜处理池排出口，所述调节池、混凝沉淀池、微滤膜处理池沿入水方向依次排列,所述调节池上方安装有倾斜放置的粗格栅，所述粗格栅下方安装有水平放置的细格栅，所述混凝沉淀池中部水平安装有过滤网，所述混凝沉淀池与所述微滤膜处理池之间的隔板上安装有混凝剂存储箱，所述微滤膜处理池中部竖直设有挡板，所述挡板通过一个倾斜筛板与一个水平筛板与所述微滤膜处理池形成一个闭合区域，且区域内部填充有活性炭，所述微滤膜处理池中设有微滤膜组件，所述微滤膜处理池侧壁上设有消毒箱与搅拌杆，为集吸附、过滤与消毒于一体的装置,减少了设备的投资成本，提高了处理效率。

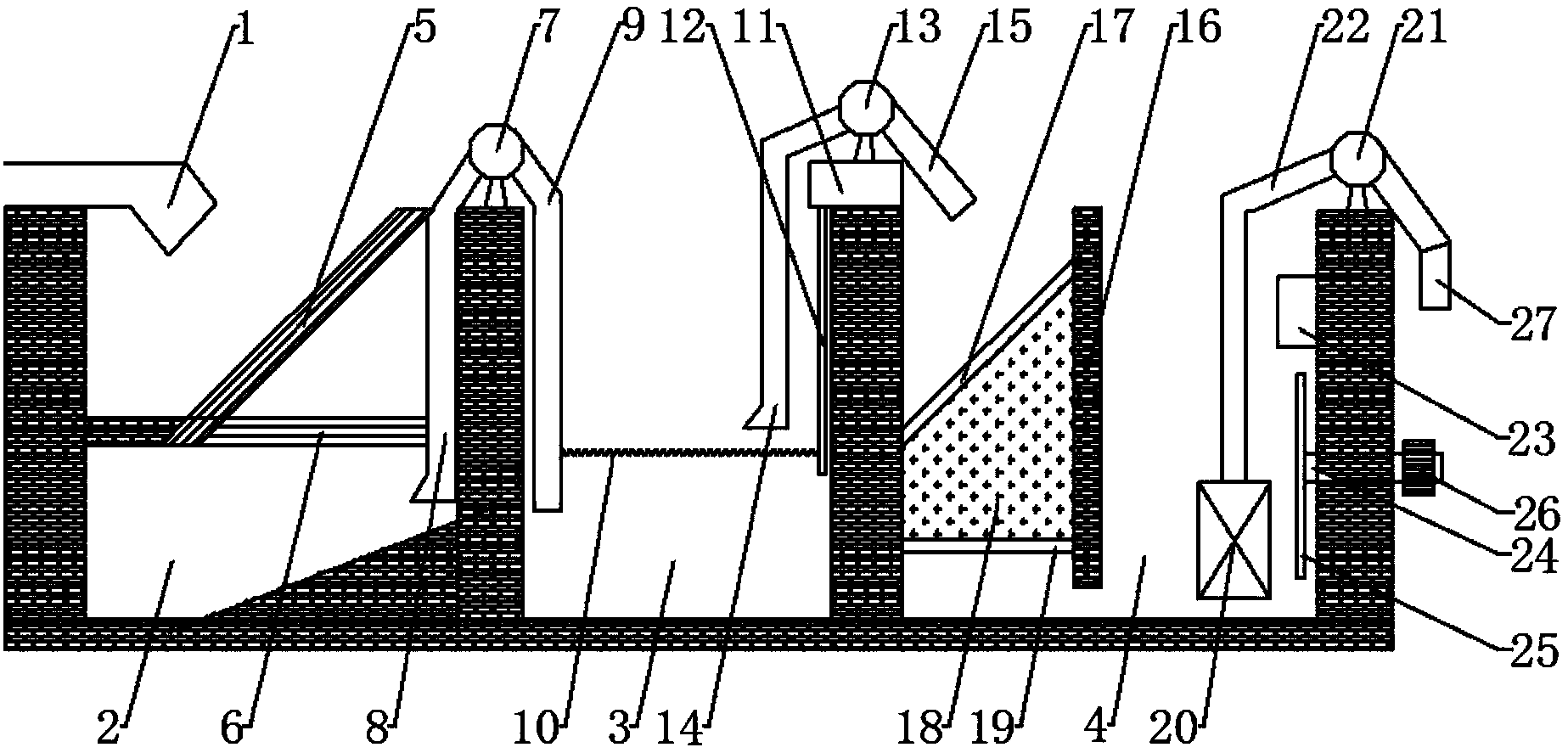

摘要附图
权利要求书
1.一种生活污水过滤处理装置，所述装置包括：污水进水口、调节池、混凝沉淀池、微滤膜处理池排出口，其特征是：
所述调节池、混凝沉淀池、微滤膜处理池沿入水方向依次排列;
所述调节池上方安装有倾斜放置的粗格栅，所述粗格栅下方安装有水平放置的细格栅，所述调节池池底呈斜坡状，所述调节池与所述混凝沉淀池之间的隔板上安装有第一水泵，与所述第一水泵连接的第一进水管伸入所述调节池中并且下端部置于所述细格栅下方;
所述混凝沉淀池中部水平安装有过滤网，与所述第一水泵连接的第一出水管伸入所述混凝沉淀池中并且下端部置于所述过滤网下方，所述混凝沉淀池与所述微滤膜处理池之间的隔板上安装有混凝剂存储箱，所述混凝剂存储箱的出样口伸进所述过滤网下方，所述混凝剂存储箱上方安装有第二水泵，所述第二水泵的第二进水管伸入所述混凝沉淀池中并且端部置于所述过滤网上方，所述第二水泵的第二出水管伸入所述微滤膜处理池中;
所述微滤膜处理池中部竖直设有挡板，且所述挡板底部与所述微滤膜处理池池底有通道，所述挡板通过一个倾斜筛板与一个水平筛板与所述微滤膜处理池形成一个闭合区域，且区域内部填充有活性炭，所述微滤膜处理池中设有微滤膜组件，所述微滤膜组件的出水口通过管道、第三水泵与所述排出口固接，所述微滤膜处理池侧壁上设有消毒箱与搅拌杆，所述搅拌杆嵌于所述微滤膜处理池侧壁中，所述搅拌杆一端安装有搅拌桨，伸出所述微滤膜处理池侧壁的另一端装有搅拌电机。
2.根据权利要求1所述的一种生活污水过滤处理装置，其特征是：所述过滤网为细丝不锈钢网布，过滤网网孔直径为5mm～8mm。
3.根据权利要求1所述的一种生活污水过滤处理装置，其特征是：所述倾斜筛板与所述水平筛板为不锈钢筛板，筛孔直径为1-2mm。
4.根据权利要求1所述的一种生活污水过滤处理装置，其特征是：所述微滤膜组件能截留0.1μm-1μm之间的颗粒。
5.根据权利要求1所述的一种生活污水过滤处理装置，其特征是：所述第一进水管与所述第二进水管端部均为梯形。
6.根据权利要求1所述的一种生活污水过滤处理装置，其特征是：所述混凝剂存储箱中存放的是聚合氯化铝。
7.根据权利要求1所述的一种生活污水过滤处理装置，其特征是：所述消毒箱中存放的是次氯酸钠。
说明书
一种生活污水过滤处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种生活污水过滤处理装置。
背景技术
人类面临水危机已是不争的事实，我国增加了对城市基础设施建设和环境保护的投入，强化环境综合治理，从而使污染物排放总量得到有效控制，生活污水根据工艺的要求，需要对进行吸附、过滤等处理。现有技术中，一般是通过吸附设备、过滤设备与消毒设备进行分开处理，这样处理的缺点在于：增加了设备的投资成本，降低了处理效率。为此，有必要设计一种集吸附、过滤与消毒于一体的装置。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供一种生活污水过滤处理装置，污水经过多次过滤，并伴有混凝沉淀与消毒剂消毒过程，最后使用微滤膜组件做最终过滤，集吸附、过滤与消毒于一体最终达到最终过滤效果。
本实用新型解决其技术问题是采取以下技术方案实现的：
一种生活污水过滤处理装置，所述装置包括：污水进水口、调节池、混凝沉淀池、微滤膜处理池排出口，所述调节池、混凝沉淀池、微滤膜处理池沿入水方向依次排列;
所述调节池上方安装有倾斜放置的粗格栅，所述粗格栅下方安装有水平放置的细格栅，所述调节池池底呈斜坡状，所述调节池与所述混凝沉淀池之间的隔板上安装有第一水泵，所述第一水泵连接的第一进水管伸入所述调节池中并且下端部置于所述细格栅下方;
所述混凝沉淀池中部水平安装有过滤网，与所述第一水泵连接的第一出水管伸入所述混凝沉淀池中并且下端部置于所述过滤网下方，所述混凝沉淀池与所述微滤膜处理池之间的隔板上安装有混凝剂存储箱，所述混凝剂存储箱的出样口伸进所述过滤网下方，所述混凝剂存储箱上方安装有第二水泵，所述第二水泵的第二进水管伸入所述混凝沉淀池中并且端部置于所述过滤网上方，所述第二水泵的第二出水管伸入所述微滤膜处理池中;
所述微滤膜处理池中部竖直设有挡板，且所述挡板底部与所述微滤膜处理池池底有通道，所述挡板通过一个倾斜筛板与一个水平筛板与所述微滤膜处理池形成一个闭合区域，且区域内部填充有活性炭，所述微滤膜处理池中设有微滤膜组件，所述微滤膜组件的出水口通过管道、第三水泵与所述排出口固接，所述微滤膜处理池侧壁上设有消毒箱与搅拌杆，所述搅拌杆嵌于所述微滤膜处理池侧壁中，所述搅拌杆一端安装有搅拌桨，伸出所述微滤膜处理池侧壁的另一端装有搅拌电机。
进一步的，所述过滤网为细丝不锈钢网布，过滤网网孔直径为5mm～8mm。
进一步的，所述倾斜筛板与所述水平筛板为不锈钢筛板，筛孔直径为1-2mm。
进一步的，所述微滤膜组件能截留0.1μm-1μm之间的颗粒。
进一步的，所述第一进水管与所述第二进水管端部均为梯形。
进一步的，所述混凝剂存储箱中存放的是聚合氯化铝。
进一步的，所述消毒箱中存放的是次氯酸钠。
本实用新型的优点和积极效果是：
本实用新型提供的一种生活污水过滤处理装置，先初步对污水进行预处理，将污水与颗粒杂物进行分离，之后经过混凝沉淀过滤，去除水中难以沉淀的颗粒互相聚合形成的胶体，另外胶体上会吸附部分细菌和溶解性物质，再进行消毒、使用微滤膜截留0.1μm-1μm之间的颗粒，达到最终过滤效果，集吸附、过滤与消毒于一体，减少了设备的投资成本，提高了处理效率。
