申请日2016.05.25
公开(公告)日2017.12.05
IPC分类号C02F1/66
摘要
本发明公开了一种酸碱两用水处理自动投加装置，包括药液箱、投加池和电控箱，所述药液箱分为两个腔，分别为酸溶液腔和碱溶液腔，所述酸溶液腔与投加池之间通过管道二相连，所述碱溶液腔与投加池之间通过管道一相连，所述管道一上分别设有药泵一和耐碱电磁阀，所述管道二上分别设有药泵二和耐酸电磁阀;所述投加池上设有PH探头;所述电控箱包括PH计和控制电路，所述PH探头的输出端和PH计相连，所述控制电路的输入端与PH计相连，所述控制电路的输出端分别与药泵一、耐碱电磁阀、药泵二、耐酸电磁阀的控制端相连;本发明能够实现酸或碱的自动投加与精确控制，适用于各种处理工业废水达标排放的企业，结构简单，稳定性高。

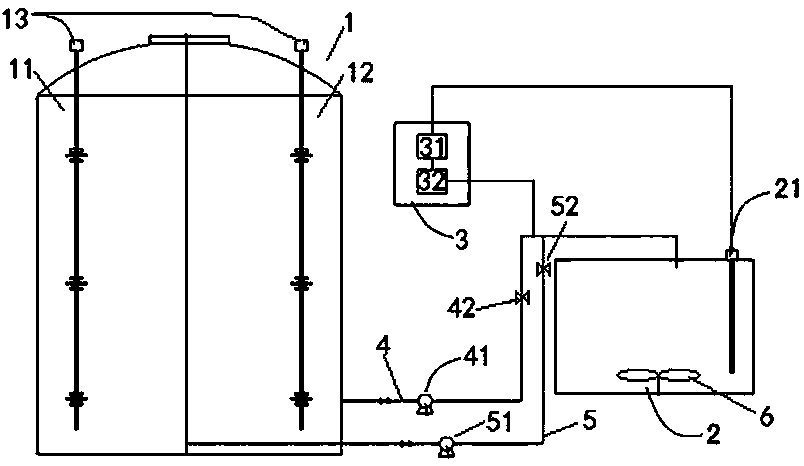

摘要附图
权利要求书
1.一种酸碱两用水处理自动投加装置，包括药液箱、投加池和电控箱，其特征在于，所述药液箱分为两个腔，分别为酸溶液腔和碱溶液腔，所述酸溶液腔与投加池之间通过管道二相连，所述碱溶液腔与投加池之间通过管道一相连，所述管道一上分别设有药泵一和耐碱电磁阀，所述管道二上分别设有药泵二和耐酸电磁阀;所述投加池上设有PH探头;所述电控箱包括PH计和控制电路，所述PH探头的输出端和PH计相连，所述控制电路的输入端与PH计相连，所述控制电路的输出端分别与药泵一、耐碱电磁阀、药泵二、耐酸电磁阀的控制端相连。
2.根据权利要求1所述的酸碱两用水处理自动投加装置，其特征在于，所述投加池底部安装有搅拌桨。
说明书
一种酸碱两用水处理自动投加装置
技术领域
本发明涉及水处理领域，具体是一种酸碱两用水处理自动投加装置。
背景技术
化工厂、纺织厂、电镀厂、印制线路板厂等等工厂生产时都会产生种类不一的工业废水，此类废水必须得经过处理达标之后才能排放，而达标排放众多参数中就包含PH值。近几年国家紧抓环保，重视环保，对废水达标排放等管控非常严格，国家允许废水排放的PH值6-9，所以能否准确控制PH值对于达标排放至关重要。
发明内容
本发明的目的在于提供一种酸碱两用水处理自动投加装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种酸碱两用水处理自动投加装置，包括药液箱、投加池和电控箱，所述药液箱分为两个腔，分别为酸溶液腔和碱溶液腔，所述酸溶液腔与投加池之间通过管道二相连，所述碱溶液腔与投加池之间通过管道一相连，所述管道一上分别设有药泵一和耐碱电磁阀，所述管道二上分别设有药泵二和耐酸电磁阀;所述投加池上设有PH探头;所述电控箱包括PH计和控制电路，所述PH探头的输出端和PH计相连，所述控制电路的输入端与PH计相连，所述控制电路的输出端分别与药泵一、耐碱电磁阀、药泵二、耐酸电磁阀的控制端相连。
作为本发明进一步的方案：所述投加池底部安装有搅拌桨。
作为本发明再进一步的方案：所述酸溶液腔和碱溶液腔上都设有液位计。
与现有技术相比，本发明的有益效果是：本发明在投加池上设有PH探头，电控箱包括PH计和控制电路，PH探头的输出端和PH计相连，控制电路的输入端与PH计相连，控制电路的输出端分别与药泵一、耐碱电磁阀、药泵二、耐酸电磁阀的控制端相连，通过PH探头与PH计来控制投加酸或投碱，使得PH值控制的更精确，能够实现酸或碱的自动投加与精确控制，确保废水PH值达到国家允许的排放值(PH值为6～9)，具有酸或碱投加精确度高的优点，能够适用于各种处理工业废水达标排放的企业;将药液箱设置成两个腔，使之具有两种功能，既可实现投碱，也可实现投酸，不必设置两台设备，为企业节约场地;在投加池底部安装搅拌桨，使投加池内加入碱或酸后能混合均匀，检测到的PH值更准确;本发明结构简单，精确度高，稳定性高，实现了自动化，适用于多数企业。
