申请日2018.01.03
公开(公告)日2018.02.23
IPC分类号C05F17/02; C05F15/00
摘要
本实用新型公开一种海藻污泥制有机肥的装置，具体为：给料皮带机连接物料预混机，物料预混机通过自动布料系统连接发酵仓，发酵仓通过自动出料系统连接造粒机，造粒机通过输送皮带机连接烘干机，烘干机通过输送皮带机连接封装系统。本实用新型所产生的有益效果是：发酵周期短、能耗低、全自动化操作、运行环境干净整洁、无异味，可实现污泥处理处置的规模化应用，一方面解决了污泥资源化利用，另一方面提供农用有机肥，实现了化肥减量增效，对我国环境保护、农业发展具有重要意义。

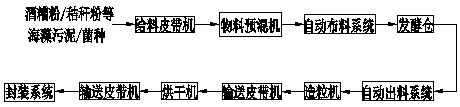

摘要附图
权利要求书
1.一种海藻污泥制有机肥的装置，具体为：给料皮带机连接物料预混机，物料预混机通过自动布料系统连接发酵仓，发酵仓通过自动出料系统连接造粒机，造粒机通过输送皮带机连接烘干机，烘干机通过输送皮带机连接封装系统;其特征在于：所述的物料预混机为卧式双辊结构;所述的自动布料系统包括提升皮带机、提升皮带机平台、进料皮带机;所述的发酵仓，设有板式抛翻机、强制供氧系统、异味处理系统;所述的自动出料系统包括换仓出料机和输送皮带机。
2.根据权利要求1所述的一种海藻污泥制有机肥的装置，其特征在于，所述的强制供氧系统为高压罗茨风机，所述的异味处理系统包括喷淋塔、除雾器、光催化氧化反应器、引风机和风管。
3.根据权利要求1所述的一种海藻污泥制有机肥的装置，其特征在于，所述的皮带机均设有密封罩，通过风管与异味处理系统连接。
说明书
一种海藻污泥制有机肥的装置
(一)技术领域
本实用新型涉及污泥资源化利用技术等领域，具体地说是一种海藻污泥制有机肥的装置。
(二)背景技术
中国是世界上最大的褐藻胶生产国。近年来，随着海藻加工行业产业结构调整步伐的加快，海藻加工业蓬勃发展，海藻加工污水的量也越来越大，因此产生的污泥量也日益增多。当前，我国污泥处理工艺设备发展相对滞后，剩余污泥绝大部分未能得到妥善处理和处置，对环境形成二次污染。我国《十三五全国城镇污水处理及再生利用设施建设规划》明确指出，到2020年底，地级及以上城市污泥无害化处置率达到90%，标志着我国从“重水轻泥”，转变为“泥水并重”。污泥减量化、无害化、资源化，提升污泥处理处置能力是污水处理的当务之急。
同时，中国是化肥生产和使用大国。我国耕地基础地力偏低，化肥施用对粮食增产的贡献较大。目前我国化肥施用的亩均施用量远高于世界平均水平。长期过量、盲目施肥不仅增加农业生产成本、浪费资源，也造成耕地板结、土壤酸化等一系列问题。2015年农业部发布《到2020年化肥使用量零增长行动方案》，方案称，力争到2020年，主要农作物化肥使用量实现零增长。有机肥替代，是化肥减量增效的重要措施之一，对我国农业的发展至关重要。
本实用新型提供了一种海藻污泥制有机肥的装置，一方面解决污泥资源化利用，另一方面提供农用有机肥，实现化肥减量增效，对我国环境保护、农业发展具有重要意义。
(三)发明内容
本实用新型为解决上述技术问题提供了一种海藻污泥制有机肥的装置，具体为：给料皮带机连接物料预混机，物料预混机通过自动布料系统连接发酵仓，发酵仓通过自动出料系统连接造粒机，造粒机通过输送皮带机连接烘干机，烘干机通过输送皮带机连接封装系统。所述的物料预混机为卧式双辊结构;所述的自动布料系统包括提升皮带机、提升皮带机平台、进料皮带机;所述的发酵仓，设有板式抛翻机、强制供氧系统、异味处理系统;所述的自动出料系统包括换仓出料机和输送皮带机;
进一步的，所述的强制供氧系统为高压罗茨风机，所述的异味处理系统包括喷淋塔、除雾器、光催化氧化反应器、引风机和风道。
进一步的，所述的皮带机均设有密封罩，通过风管与异味处理系统连接。
本实用新型所产生的有益效果是：本实用新型发酵周期短、能耗低、全自动化操作、运行环境干净整洁、无异味，可实现污泥处理处置的规模化应用，一方面解决了污泥资源化利用，另一方面提供农用有机肥，实现了化肥减量增效，对我国环境保护、农业发展具有重要意义。
