申请日2016.04.07
公开(公告)日2016.08.24
IPC分类号C02F9/08
摘要
本专利公开了一种净水处理成套装置，属于水处理领域，包括沿净化水体流经方向依次连接的混凝沉淀装置、砂滤罐、氧化装置、活性炭吸附床、精密过滤器和清水水箱;其中，还包括预氧化装置;预氧化装置和氧化装置均包括至少一个臭氧反应罐。本实用新型可以对水体进行深度净化，净水效果优异，具有使用寿命长、成本低、易维护等优点。
权利要求书
1.一种净水处理成套装置，其特征在于：

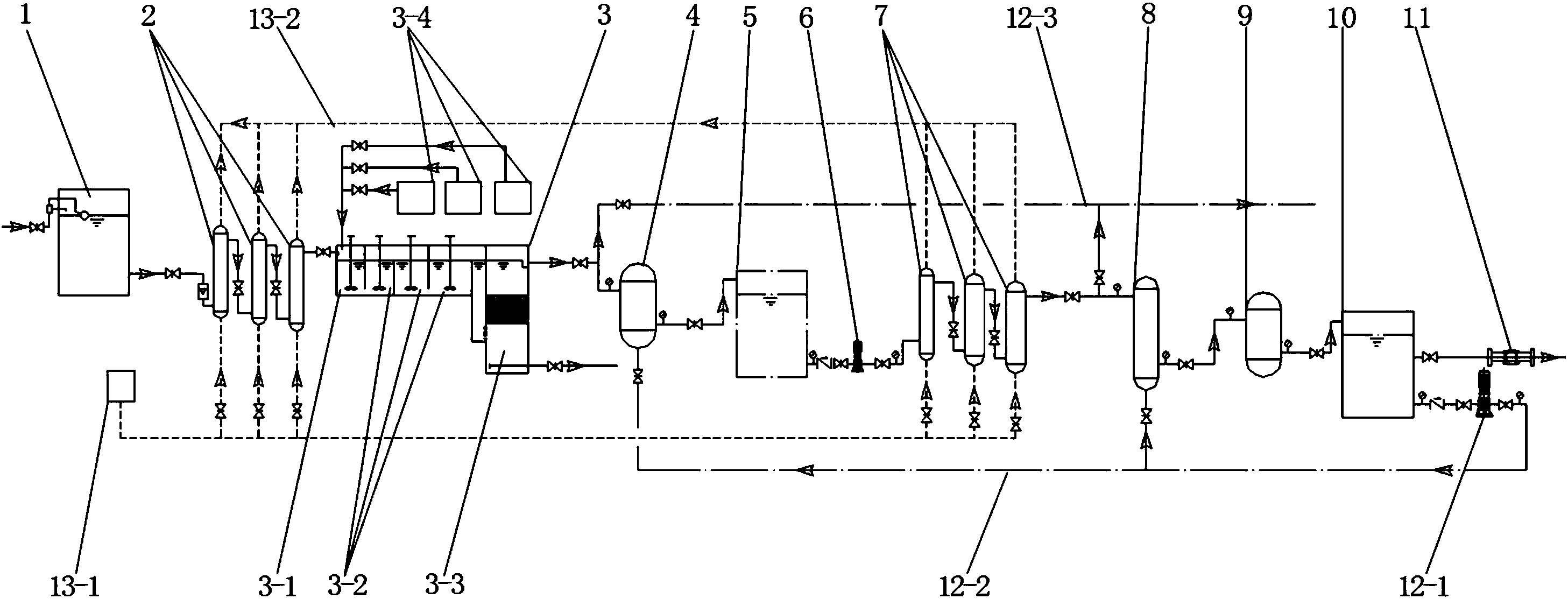

包括沿净化水体流经方向依次连接的混凝沉淀装置、砂滤罐、氧化装置、活性炭吸附床、精密过滤器和清水水箱;
其中，还包括预氧化装置;
所述预氧化装置和所述氧化装置均包括至少一个臭氧反应罐。
2.根据权利要求1所述的净水处理成套装置，其特征在于：
还包括反冲洗泵、反冲洗进水管和反冲洗排水管;
所述反冲洗泵入口与所述清水水箱连接，出口与所述反冲洗进水管连接;
所述反冲洗进水管分别连接所述砂滤罐和所述活性炭吸附床的底部;
所述反冲洗排水管分别连接所述砂滤罐和所述活性炭吸附床的顶部。
3.根据权利要求1所述的净水处理成套装置，其特征在于：
还包括中间水箱和提升泵，依次设于所述砂滤罐和所述氧化装置之间，为后续装置连续提供净化水体。
4.根据权利要求1所述的净水处理成套装置，其特征在于：
还包括管道式紫外线消毒器，与所述清水水箱连接。
5.根据权利要求1所述的净水处理成套装置，其特征在于：
其中，所述混凝沉淀装置包括依次设置的混合加药池、至少一个絮凝池和沉淀池。
6.根据权利要求5所述的净水处理成套装置，其特征在于：
其中，所述混凝沉淀装置还包括至少一个储药罐;
所述储药罐分别与所述混合加药池直接连接。
7.根据权利要求5所述的净水处理成套装置，其特征在于：
其中，所述絮凝池为机械絮凝池。
8.据权利要求5所述的净水处理成套装置，其特征在于：
其中，沉降池为斜板沉淀池。
9.根据权利要求1所述的净水处理成套装置，其特征在于：
还包括臭氧发生器和臭氧排出管;
其中，所述臭氧发生器与每个所述臭氧反应罐的底部连接;
所述臭氧排出管与每个所述臭氧反应罐的顶部连接。
10.根据权利要求1所述的净水处理成套装置，其特征在于：
其中，所述精密过滤装器采用PP滤芯。
说明书
一种净水处理成套装置
技术领域
本实用新型属于水处理领域，尤其涉及一种净水处理成套装置。
背景技术
水是实验中的重要试剂，也是实验室的重要资源，净水装置是实验室不可或缺的必备装置。由于对实验室用水的要求较高，通常采用膜处理设备，具有分离效率高、净水效果好等优点。但是，膜处理设备维护困难，使用寿命短，价格昂贵，购买和维护成本高。
实用新型内容
本实用新型提供一种净水处理成套装置，可以对水体进行深度处理，以克服现有技术的缺陷。
为实现上述目的，本实用新型提供一种净水处理成套装置，包括沿净化水体流经方向依次连接的混凝沉淀装置、砂滤罐、氧化装置、活性炭吸附床、精密过滤器和清水水箱;其中，还包括预氧化装置;预氧化装置和氧化装置均包括至少一个臭氧反应罐。
进一步，本实用新型提供一种净水处理成套装置，还可以具有这样的特征：还包括反冲洗泵、反冲洗进水管和反冲洗排水管;反冲洗泵入口与清水水箱连接，出口与反冲洗进水管连接;反冲洗进水管分别连接砂滤罐和活性炭吸附床的底部;反冲洗排水管分别连接砂滤罐和活性炭吸附床的顶部。
进一步，本实用新型提供一种净水处理成套装置，还可以具有这样的特征：还包括中间水箱和提升泵，依次设于砂滤罐和氧化装置之间，为后续装置连续提供净化水体。
进一步，本实用新型提供一种净水处理成套装置，还可以具有这样的特征：还包括管道式紫外线消毒器，与清水水箱连接。
进一步，本实用新型提供一种净水处理成套装置，还可以具有这样的特征：其中，混凝沉淀装置包括依次设置的混合加药池、至少一个絮凝池和沉淀池。
进一步，本实用新型提供一种净水处理成套装置，还可以具有这样的特征：其中，混凝沉淀装置还包括至少一个储药罐;储药罐分别与混合加药池直接连接。
进一步，本实用新型提供一种净水处理成套装置，还可以具有这样的特征：其中，絮凝池为机械絮凝池。
进一步，本实用新型提供一种净水处理成套装置，还可以具有这样的特征：其中，沉降池为斜板沉淀池。
进一步，本实用新型提供一种净水处理成套装置，还可以具有这样的特征：还包括臭氧发生器和臭氧排出管;其中，臭氧发生器与每个臭氧反应罐的底部连接;臭氧排出管与每个臭氧反应罐的顶部连接。
进一步，本实用新型提供一种净水处理成套装置，还可以具有这样的特征：其中，精密过滤装器采用PP滤芯。
本专利的有益效果在于：本实用新型提供一种净水处理成套装置，预氧化装置可初步去除水体中的污染物，混凝沉淀装置和砂滤罐可去除水体中大部分悬浮物，氧化装置和活性炭吸附床可有效去除水体中的有机污染物，精密过滤器可去除水体中剩余的微小颗粒，提高净水效果;管道式紫外线消毒器设于清水水箱后，储存于清水水箱的处理后的水体，在其使用前进行消毒，进一步提高水质。
另外，反冲洗泵可以对砂滤罐等装置进行反向水流冲洗，防止装置堵塞，延长装置使用寿命。
