申请日2016.04.24
公开(公告)日2016.08.31
IPC分类号B01D29/44
摘要
本实用新型提供了一种可调节污水处理过滤装置，属于污水处理装置领域;其解决了现有过滤装置无法调节过滤孔的问题。本实用新型包括圆形底板、环形顶板和若干条形筋条，若干筋条两端分别与底板和顶板连接，并形成圆筒形结构的过滤筒，还包括套在过滤筒外的压缩弹簧，压缩弹簧内侧与筋条外侧相抵，且相邻的筋条和压缩弹簧之间形成过滤孔，压缩弹簧顶端与顶板固定，压缩弹簧底端连接有活动板，活动板上设有若干嵌孔，且筋条穿设在嵌孔上，底板上设有调节孔，调节孔上设有调节螺栓，且调节螺栓顶端抵在活动板底面上，且能旋转调节螺栓，使调节螺栓与活动板配合，以调节过滤孔大小。本过滤装置可方便调节过滤孔大小，以针对性过滤。
权利要求书

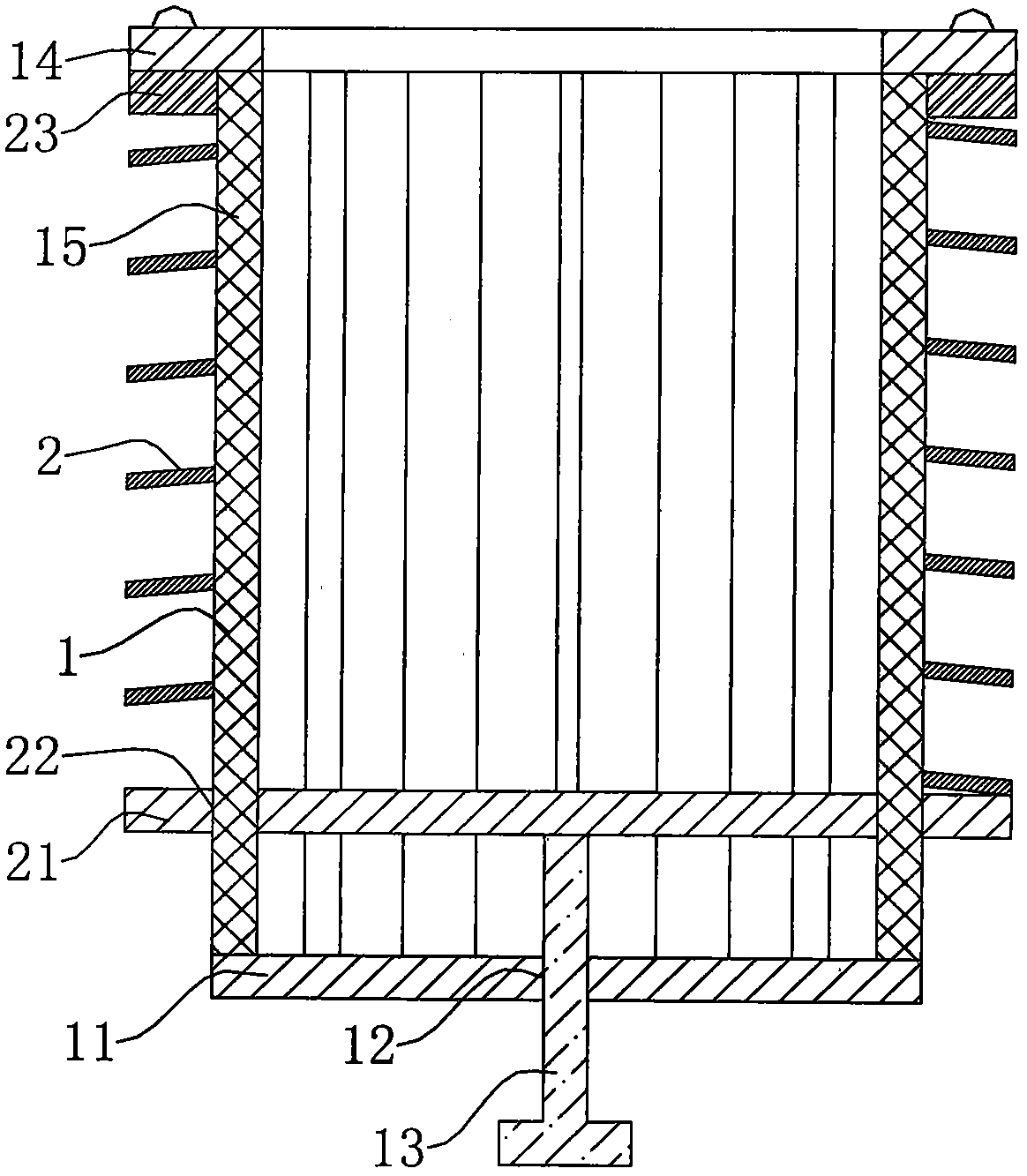

1.一种可调节污水处理过滤装置，其特征在于：包括圆形底板(11)、环形顶板(14)和若干条形筋条(15)，若干筋条(15)两端分别与底板(11)和顶板(14)连接，并形成圆筒形结构的过滤筒(1)，还包括套在过滤筒(1)外的压缩弹簧(2)，所述的压缩弹簧(2)内侧与筋条(15)外侧相抵，且相邻的筋条(15)和压缩弹簧(2)之间形成过滤孔，压缩弹簧(2)顶端与顶板(14)固定，压缩弹簧(2)底端连接有活动板(21)，活动板(21)上设有若干嵌孔(22)，且筋条(15)穿设在嵌孔(22)上，所述的底板(11)上设有调节孔(12)，调节孔(12)上设有调节螺栓(13)，且调节螺栓(13)顶端抵在活动板(21)底面上，且能旋转调节螺栓(13)，使调节螺栓(13)与活动板(21)配合，以调节所述的过滤孔大小。
2.根据权利要求1所述的可调节污水处理过滤装置，其特征在于：所述的底板(11)与筋条(15)底端可拆卸连接，且所述的压缩弹簧(2)顶端固定有环形固定环(23)，且所述的顶板(14)与固定环(23)可拆卸连接。
3.根据权利要求2所述的可调节污水处理过滤装置，其特征在于：所述的压缩弹簧(2)经过过滤筒(1)轴线的截面呈矩形结构，且压缩弹簧(2)沿过滤筒(1)径向的长度大于沿过滤筒(1)轴向的宽度。
4.根据权利要求3所述的可调节污水处理过滤装置，其特征在于：所述的活动板(21)底端设有定位槽，且调节螺栓(13)顶端抵在定位槽内。
说明书
可调节污水处理过滤装置
技术领域
本实用新型属于污水处理装置技术领域，涉及一种可调节污水处理过滤装置。
背景技术
现有污水处理中会使用过滤筒进行前端简单过滤，但过滤筒上的过滤孔大小一般不可调，使得无法针对性进行过滤，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种能方便调节过滤孔大小的可调节污水处理过滤装置。
本实用新型的目的可通过下列技术方案来实现：一种可调节污水处理过滤装置，其特征在于：包括圆形底板、环形顶板和若干条形筋条，若干筋条两端分别与底板和顶板连接，并形成圆筒形结构的过滤筒，还包括套在过滤筒外的压缩弹簧，所述的压缩弹簧内侧与筋条外侧相抵，且相邻的筋条和压缩弹簧之间形成过滤孔，压缩弹簧顶端与顶板固定，压缩弹簧底端连接有活动板，活动板上设有若干嵌孔，且筋条穿设在嵌孔上，所述的底板上设有调节孔，调节孔上设有调节螺栓，且调节螺栓顶端抵在活动板底面上，且能旋转调节螺栓，使调节螺栓与活动板配合，以调节所述的过滤孔大小。
本过滤装置可以利用过滤孔进行简单污水过滤，而且还可以旋转调节螺栓，使调节螺栓与活动板配合，带动压缩弹簧伸缩，由于相邻的筋条和压缩弹簧之间形成过滤孔，因此即可方便调节过滤孔大小，以针对性过滤。
作为优选，所述的底板与筋条底端可拆卸连接，且所述的压缩弹簧顶端固定有环形固定环，且所述的顶板与固定环可拆卸连接。
因此方便拆卸清理。
作为优选，所述的压缩弹簧经过过滤筒轴线的截面呈矩形结构，且压缩弹簧沿过滤筒径向的长度大于沿过滤筒轴向的宽度。
因此压缩弹簧还具有很好支撑作用，以加强整体的强度。
作为优选，所述的活动板底端设有定位槽，且调节螺栓顶端抵在定位槽内。
与现有技术相比，本实用新型具有如下优点：
本过滤装置可以利用过滤孔进行简单污水过滤，而且还可以旋转调节螺栓，使调节螺栓与活动板配合，带动压缩弹簧伸缩，由于相邻的筋条和压缩弹簧之间形成过滤孔，因此即可方便调节过滤孔大小，以针对性过滤。
