申请日2017.12.15
公开(公告)日2018.03.02
IPC分类号C02F1/24
摘要
本发明涉及一种用于污水处理的工作效率高的节能型气浮装置，包括污水池、气浮机、两个刮板和至少两个搅动机构，刮板上设有收集盒，收集盒内设有收集机构，搅动机构包括驱动管和两个搅动管，驱动管内设有驱动组件，搅动管内设有搅动组件，收集机构包括第三电机、驱动齿轮、横板、限位组件、收集板和两个第一齿条，该用于污水处理的工作效率高的节能型气浮装置通过搅动机构带动搅动板在污水池内来回移动，加强污水流通，便于气浮机产生的微气泡作用于各个位置，节省气浮机的能耗并加快了工作效率，不仅如此，在固液分离完成后，通过收集机构将污水池中心处的浮渣通过收集板带至污水池的内壁附近，便于人们收集处理，提高了设备的实用性。

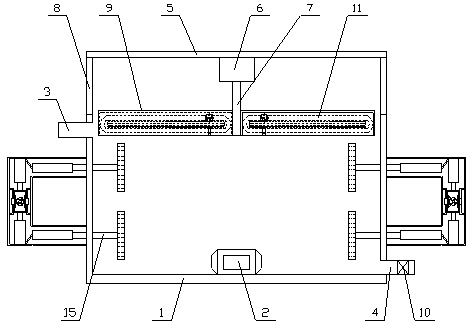

摘要附图
权利要求书
1.一种用于污水处理的工作效率高的节能型气浮装置，包括污水池(1)、气浮机(2)、进水管(3)、排水管(4)、顶板(5)、第一电机(6)、第一驱动轴(7)、两个支架(8)和两个刮板(9)，所述气浮机(2)设置在污水池(1)内的底部，所述进水管(3)设置在污水池(1)的一侧，所述排水管(4)设置在污水池(1)的另一侧，所述排水管(4)内设有阀门(10)，两个支架(8)分别固定在污水池(1)的上方的两侧，所述顶板(5)架设在两个支架(8)上，所述第一电机(6)固定在顶板(5)的下方，所述第一电机(6)与第一驱动轴(7)的顶端传动连接，两个刮板(9)分别设置在第一驱动轴(7)的底端的两侧，其特征在于，还包括至少两个搅动机构，所述搅动机构周向均匀分布在污水池(1)的外周，所述刮板(9)上设有收集盒(11)，所述收集盒(11)内设有收集机构;
所述搅动机构包括驱动管(12)和两个搅动管(13)，两个搅动管(13)分别水平设置在在驱动管(12)的顶端和底端，所述驱动管(12)通过搅动管(13)与污水池(1)固定连接，所述驱动管(12)内设有驱动组件，所述搅动管(13)内设有搅动组件，所述搅动组件包括搅动板(14)、第一活塞(15)、第一油缸(16)和油管(17)，所述第一油缸(16)固定在搅动管(13)的内壁上，所述第一活塞(15)的一端设置在第一油缸(16)内，所述第一活塞(15)的另一端与搅动板(14)固定连接，所述搅动板(14)位于污水池(1)内;
所述收集机构包括第三电机(19)、驱动齿轮(20)、横板(21)、限位组件、竖板(22)、收集板(23)和两个第一齿条(24)，所述横板(21)固定在收集盒(11)的远离刮板(9)的一侧的内壁上，两个第一齿条(24)分别固定在横板(21)的上方和下方，所述限位组件设置在收集盒(11)的另一侧的内壁上，所述第三电机(19)与限位组件连接，所述第三电机(19)与驱动齿轮(20)传动连接，所述驱动齿轮(20)与第一齿条(24)啮合，所述收集板(23)通过竖板(22)固定在第三电机(19)的下方。
2.如权利要求1所述的用于污水处理的工作效率高的节能型气浮装置，其特征在于，所述驱动组件包括驱动单元和两个从动单元，两个从动单元分别设置在驱动单元的上方和下方，所述从动单元与搅动管(13)一一对应，所述从动单元包括第二活塞(25)和第二油缸(26)，所述驱动单元与第二活塞(25)的一端传动连接，所述第二活塞(25)的另一端设置在第二油缸(26)内，所述第二油缸(26)固定在驱动管(12)的内壁上，所述第二油缸(26)通过油管(17)与第一油缸(16)连通。
3.如权利要求2所述的用于污水处理的工作效率高的节能型气浮装置，其特征在于，所述驱动单元包括第二电机(27)、半齿轮(28)、框架(29)和两个第二齿条(30)，所述第二电机(27)固定在驱动管(12)的内壁上，所述第二电机(27)与半齿轮(28)传动连接，两个第二齿条(30)分别固定在框架(29)的两侧的内壁上，所述半齿轮(28)设置在两个第二齿条(30)之间，所述半齿轮(28)与第二齿条(30)啮合，所述框架(29)与第二活塞(25)固定连接。
4.如权利要求3所述的用于污水处理的工作效率高的节能型气浮装置，其特征在于，所述框架(29)的两侧设有滑环(31)和滑轨(32)，所述滑轨(32)的竖向截面的形状为U形，所述滑轨(32)的两端固定在驱动管(12)的内壁上，所述滑环(31)套设在滑轨(32)上，所述滑环(31)与框架(29)固定连接。
5.如权利要求3所述的用于污水处理的工作效率高的节能型气浮装置，其特征在于，所述第二电机(27)为直流伺服电机。
6.如权利要求2所述的用于污水处理的工作效率高的节能型气浮装置，其特征在于，所述第二油缸(26)的直径为第一油缸(16)的直径的两倍。
7.如权利要求1所述的用于污水处理的工作效率高的节能型气浮装置，其特征在于，所述搅动板(14)上设有若干通孔(33)。
8.如权利要求1所述的用于污水处理的工作效率高的节能型气浮装置，其特征在于，所述限位组件包括限位块(34)和轨道(18)，所述限位块(34)与第三电机(19)固定连接，所述轨道(18)固定在收集盒(11)的靠近刮板(9)的一侧的内壁上，所述限位块(34)设置在轨道(18)内，所述轨道(18)的两端的形状为半圆形，所述轨道(18)的中心处的形状为矩形。
9.如权利要求1所述的用于污水处理的工作效率高的节能型气浮装置，其特征在于，所述支架(8)的材质为钛合金。
10.如权利要求1所述的用于污水处理的工作效率高的节能型气浮装置，其特征在于，所述顶板(5)为太阳能板。
说明书
一种用于污水处理的工作效率高的节能型气浮装置
技术领域
本发明涉及环保节能设备领域，特别涉及一种用于污水处理的工作效率高的节能型气浮装置。
背景技术
近年来，随着工业的迅猛发展，各种工业废水、污水的排放量增加，为了减少对环境的污染，便于社会的可持续发展，人们通常需要对各类污水进行处理，其中气浮法是一种常用的处理工业污水的手段。气浮法是指在水中形成高度分散的微小气泡，粘附在污水中疏水基的固体或液体的颗粒，形成水、气、颗粒三相混合体系，颗粒粘附气泡后，形成表观密度小于水的絮体而上浮到水面，形成浮渣层被刮除，从而实现固液或者液液分离的过程。
但是在现有的气浮装置中，通常气浮机的位置固定不变，由于气浮机产生的气泡有一定的距离范围限制，导致气浮机的工作范围有限，而传统的污水池由于体积大，污水池内污水的流通性差，导致气浮机需要花费较多的时间将污水内的固体颗粒漂浮在污水液面上，由于工作时间长，增加能源消耗的同时还降低了污水处理的工作效率，不仅如此，在固液分离后，刮板转动，只是将液面上的浮渣层集中在一处，而位于污水池内液面中心处的浮渣，由于远离池壁，导致人们难以收集中心处的浮渣，进而增加了污水处理的难度。
发明内容
本发明要解决的技术问题是：为了克服现有技术的不足，提供一种用于污水处理的工作效率高的节能型气浮装置。
本发明解决其技术问题所采用的技术方案是：一种用于污水处理的工作效率高的节能型气浮装置，包括污水池、气浮机、进水管、排水管、顶板、第一电机、第一驱动轴、两个支架和两个刮板，所述气浮机设置在污水池内的底部，所述进水管设置在污水池的一侧，所述排水管设置在污水池的另一侧，所述排水管内设有阀门，两个支架分别固定在污水池的上方的两侧，所述顶板架设在两个支架上，所述第一电机固定在顶板的下方，所述第一电机与第一驱动轴的顶端传动连接，两个刮板分别设置在第一驱动轴的底端的两侧，还包括至少两个搅动机构，所述搅动机构周向均匀分布在污水池的外周，所述刮板上设有收集盒，所述收集盒内设有收集机构;
所述搅动机构包括驱动管和两个搅动管，两个搅动管分别水平设置在在驱动管的顶端和底端，所述驱动管通过搅动管与污水池固定连接，所述驱动管内设有驱动组件，所述搅动管内设有搅动组件，所述搅动组件包括搅动板、第一活塞、第一油缸和油管，所述第一油缸固定在搅动管的内壁上，所述第一活塞的一端设置在第一油缸内，所述第一活塞的另一端与搅动板固定连接，所述搅动板位于污水池内;
所述收集机构包括第三电机、驱动齿轮、横板、限位组件、竖板、收集板和两个第一齿条，所述横板固定在收集盒的远离刮板的一侧的内壁上，两个第一齿条分别固定在横板的上方和下方，所述限位组件设置在收集盒的另一侧的内壁上，所述第三电机与限位组件连接，所述第三电机与驱动齿轮传动连接，所述驱动齿轮与第一齿条啮合，所述收集板通过竖板固定在第三电机的下方。
作为优选，为了驱动搅动板往复移动，所述驱动组件包括驱动单元和两个从动单元，两个从动单元分别设置在驱动单元的上方和下方，所述从动单元与搅动管一一对应，所述从动单元包括第二活塞和第二油缸，所述驱动单元与第二活塞的一端传动连接，所述第二活塞的另一端设置在第二油缸内，所述第二油缸固定在驱动管的内壁上，所述第二油缸通过油管与第一油缸连通。
作为优选，为了驱动第二活塞移动，所述驱动单元包括第二电机、半齿轮、框架和两个第二齿条，所述第二电机固定在驱动管的内壁上，所述第二电机与半齿轮传动连接，两个第二齿条分别固定在框架的两侧的内壁上，所述半齿轮设置在两个第二齿条之间，所述半齿轮与第二齿条啮合，所述框架与第二活塞固定连接。
作为优选，为了使框架平稳地移动，所述框架的两侧设有滑环和滑轨，所述滑轨的竖向截面的形状为U形，所述滑轨的两端固定在驱动管的内壁上，所述滑环套设在滑轨上，所述滑环与框架固定连接。
作为优选，为了保证第二电机的驱动力，所述第二电机为直流伺服电机。
作为优选，为了保证第一活塞的移动范围，所述第二油缸的直径为第一油缸的直径的两倍。
作为优选，为了加强搅动效果，所述搅动板上设有若干通孔。
作为优选，为了使驱动齿轮紧靠在第一齿条上转动，所述限位组件包括限位块和轨道，所述限位块与第三电机固定连接，所述轨道固定在收集盒的靠近刮板的一侧的内壁上，所述限位块设置在轨道内，所述轨道的两端的形状为半圆形，所述轨道的中心处的形状为矩形。
作为优选，为了防止支架受力变形，所述支架的材质为钛合金。
作为优选，为了提高设备的节能性，所述顶板为太阳能板。
本发明的有益效果是，该用于污水处理的工作效率高的节能型气浮装置通过搅动机构带动搅动板在污水池内来回移动，搅动污水，加强污水流通，便于气浮机产生的微气泡作用于各个位置，节省气浮机的能耗并加快了工作效率，与传统的搅动机构相比，该搅动机构通过一个驱动组件可带动两个搅动板同时移动，且移动方向相反，进而加强了搅动效果，不仅如此，在固液分离完成后，通过收集机构将污水池中心处的浮渣通过收集板带至污水池的内壁附近，便于人们收集处理，与传统的收集机构相比，该收集机构中，在向污水池的内壁靠近时，收集板伸入污水内，在向第一驱动轴移动时，收集板离开污水和浮渣，防止将浮渣带至污水池中心处，实现了自动收集功能，提高了设备的实用性。
