申请日2016.04.13
公开(公告)日2016.06.15
IPC分类号C02F9/04; C02F9/08
摘要
本发明公开了一种高效城市生活污水处理系统，包括搅拌箱、过滤箱和净化箱，所述搅拌箱位于过滤箱的上端，且搅拌箱和过滤箱通过输水管连接，所述搅拌箱的上端设有箱盖，所述箱盖的上端设有驱动装置和污水入口管道，所述驱动装置驱动连接搅拌轴，所述搅拌轴贯穿箱盖并延伸至搅拌箱的内部，位于搅拌箱内的搅拌轴上等间距设有搅拌叶，所述搅拌箱内的底部设有过滤层，所述过滤箱的内侧壁上设有超声振荡器，所述过滤箱内的底部设有凹槽，所述凹槽内设有伸缩装置，所述伸缩装置的上端设有超声波探头，所述过滤箱内的底部设有吸水泵。本发明大大降低污水处理难度，提高污水的处理效果，保证净化后的水质达标，提高污水处理效率。
权利要求书

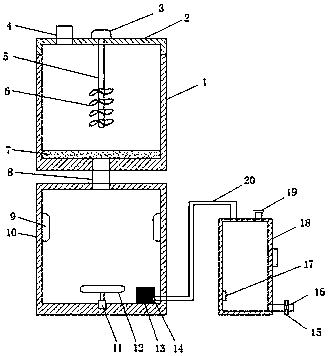

1.一种高效城市生活污水处理系统，包括搅拌箱(1)、过滤箱(10)和净化箱(18)，其特征在于，所述搅拌箱(1)位于过滤箱(10)的上端，且搅拌箱(1)和过滤箱(10)通过输水管(8)连接，所述搅拌箱(1)的上端设有箱盖(2)，所述箱盖(2)的上端设有驱动装置(3)和污水入口管道(4)，所述驱动装置(3)驱动连接搅拌轴(5)，所述搅拌轴(5)贯穿箱盖(2)并延伸至搅拌箱(1)的内部，位于搅拌箱(1)内的搅拌轴(5)上等间距设有搅拌叶(6)，所述搅拌箱(1)内的底部设有过滤层(7)，所述过滤箱(10)的内侧壁上设有超声振荡器(9)，所述过滤箱(10)内的底部设有凹槽，所述凹槽内设有伸缩装置(11)，所述伸缩装置(11)的上端设有超声波探头(12)，所述过滤箱(10)内的底部设有吸水泵(13)，所述吸水泵(13)的外侧设有吸附碳板(14)，所述吸水泵(13)上连接有管道(20)，所述管道(20)远离吸水泵(13)的一端设置在净化箱(18)上，所述净化箱(18)的上端设有添料管(19)，所述净化箱(18)的内侧壁上设有水质检测器(17)，所述净水箱(18)的一侧设有出水管(16)，所述出水管(16)上设有阀门(15)。
2.根据权利要求1所述的一种高效城市生活污水处理系统，其特征在于，所述净水箱(18)上设有控制箱，所述控制箱内设有控制器，所述控制器电连接驱动装置(3)、超声振荡器(9)、伸缩装置(11)、超声波探头(12)、吸水泵(13)和水质检测器(17)。
3.根据权利要求1所述的一种高效城市生活污水处理系统，其特征在于，所述伸缩装置(11)为液压伸缩油缸，所述液压伸缩油缸通过锁紧螺钉固定在凹槽内。
4.根据权利要求1所述的一种高效城市生活污水处理系统，其特征在于，所述超声波探头(12)发出的超声频率为20-60kHz。
说明书
一种高效城市生活污水处理系统
技术领域
本发明涉及污水处理系统技术领域，尤其涉及一种高效城市生活污水处理系统。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源，现有的物理方法是通过物理作用分离、回收废水中不溶解的呈悬浮状态的污染物的废水处理法，可分为重力分离法、离心分离法和筛滤截留法等，现有的化学方法是通过化学反应和传质作用来分离、去除废水中呈溶解、胶体状态的污染物或将其转化为无害物质的废水处理法，现有的生物方法是通过微生物的代谢作用，使废水中呈溶液、胶体以及微细悬浮状态的有机污染物，转化为稳定、无害的物质的废水处理法。
现在随着社会的快速发展，越来越多的生产加工企业快速发展，每年会产生大量的污水，对环境造成很大的污染，所以污水处理是目前一项重要的环保工作，在污水处理技术领域，广泛使用活性污泥来进行废水的处理。活性污泥是微生物群体及它们所依附的有机物质和无机物质的总称，活性污泥可分为好氧活性污泥和厌氧颗粒活性污泥，活性污泥主要用来处理污水，但是活性污泥处理的污水含有各种未除去的杂质，净水效果不佳，为此我们提出了一种高效城市生活污水处理系统，用来解决上述问题。
发明内容
基于背景技术存在的技术问题，本发明提出了一种高效城市生活污水处理系统。
本发明提出的一种高效城市生活污水处理系统，包括搅拌箱、过滤箱和净化箱，所述搅拌箱位于过滤箱的上端，且搅拌箱和过滤箱通过输水管连接，所述搅拌箱的上端设有箱盖，所述箱盖的上端设有驱动装置和污水入口管道，所述驱动装置驱动连接搅拌轴，所述搅拌轴贯穿箱盖并延伸至搅拌箱的内部，位于搅拌箱内的搅拌轴上等间距设有搅拌叶，所述搅拌箱内的底部设有过滤层，所述过滤箱的内侧壁上设有超声振荡器，所述过滤箱内的底部设有凹槽，所述凹槽内设有伸缩装置，所述伸缩装置的上端设有超声波探头，所述过滤箱内的底部设有吸水泵，所述吸水泵的外侧设有吸附碳板，所述吸水泵上连接有管道，所述管道远离吸水泵的一端设置在净化箱上，所述净化箱的上端设有添料管，所述净化箱的内侧壁上设有水质检测器，所述净水箱的一侧设有出水管，所述出水管上设有阀门。
优选地，所述净水箱上设有控制箱，所述控制箱内设有控制器，所述控制器电连接驱动装置、超声振荡器、伸缩装置、超声波探头、吸水泵和水质检测器。
优选地，所述伸缩装置为液压伸缩油缸，所述液压伸缩油缸通过锁紧螺钉固定在凹槽内。
优选地，所述超声波探头发出的超声频率为20-60kHz。
本发明中的污水处理系统主要包括搅拌箱、过滤箱和净化箱，污水通过污水入口管道进入搅拌箱中，通过驱动装置驱动搅拌轴对箱内的污水进行搅拌，使污水中的体积较大的物块搅碎，并通过过滤层将其过滤留在搅拌箱中，污水通过输水管进行过滤箱中，在过滤箱中通过超声波探头对污水进行探测，并通过超声振荡器使得污水中的有害物质很快被吸附碳板吸附，再通过吸水泵将污水输送到净化箱中，通过添料管向污水中添加净化物质，保证污水被彻底净化，通过水质检测器检测达标后即可通过出水管出水，本发明大大降低污水处理难度，提高污水的处理效果，保证净化后的水质达标，提高污水处理效率。
