申请日2016.04.24
公开(公告)日2016.09.14
IPC分类号C02F9/04
摘要

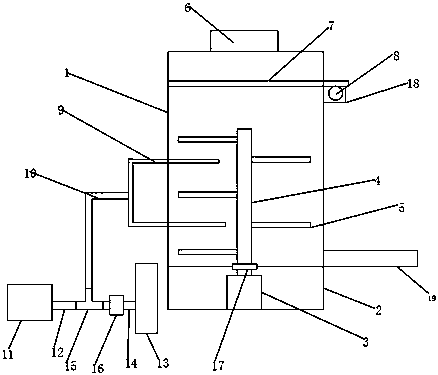

本实用新型公开了一种紧凑式自动污水处理装置，包括处理罐体，所述处理罐体的下端固定设有电机箱，处理罐体的顶端设有进水口，处理罐体的下端侧壁上连接有排污管;所述处理罐体内活动安装有过滤网板，处理罐体的内壁上安装有与过滤网板侧边相配合设置的滑轨，过滤网板位于进水口的正下方;本实用新型通过齿轮电机的正反转动，可以将过滤网板抽出，这样便可以实现对过滤网板的清理，同时利用药剂罐和气泵可以实现对处理罐体内部进行加药处理和曝气处理，通过三通阀的选择开关使得整体互不干扰，水质检测仪用于检测排放室的水质量，利用控制检测器还可以控制排污管上的排污阀，这样可以实现自动排污功能。
权利要求书
1.一种紧凑式自动污水处理装置，其特征在于，包括处理罐体，所述处理罐体的下端固定设有电机箱，处理罐体的顶端设有进水口，处理罐体的下端侧壁上连接有排污管;所述处理罐体内活动安装有过滤网板，处理罐体的内壁上安装有与过滤网板侧边相配合设置的滑轨，过滤网板位于进水口的正下方，所述过滤网板的右端延伸至处理罐体的外侧，处理罐体开设有与过滤网板相配合的开口，过滤网板的底面安装有齿条，所述齿条与齿轮电机输出端的齿轮相啮合，所述过滤网板的下方安装有竖直设置的转轴，且所述转轴传动连接电机箱内的电机，转轴上安装有多根活性炭棒，所述处理罐体还安装有多根分导管，分导管连接主导管，主导管通过三通阀分别连接导气管和导药管，且导气管和导药管分别连接气泵和药剂罐。
2.根据权利要求1所述的紧凑式自动污水处理装置，其特征在于，所述处理罐体外壁上安装有控制检测器，且控制检测器包括水质检测仪、处理器和模数转换器，所述水质检测仪的输入端设于处理罐体内，控制检测器还连接排污管上的排污阀。
3.根据权利要求1所述的紧凑式自动污水处理装置，其特征在于，所述药剂罐上还安装有水泵。
说明书
一种紧凑式自动污水处理装置
技术领域
本实用新型涉及排污装置，具体是一种紧凑式自动污水处理装置。
背景技术
污水处理是一种为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有的污水处理装置对采用多级处理装置，但是经常出现废弃物堵塞的情况，而且整体自动化性能不高，同时多级处理结构也使得设备整体非常的大。
实用新型内容
本实用新型的目的在于提供一种紧凑式自动污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种紧凑式自动污水处理装置，包括处理罐体，所述处理罐体的下端固定设有电机箱，处理罐体的顶端设有进水口，处理罐体的下端侧壁上连接有排污管;所述处理罐体内活动安装有过滤网板，处理罐体的内壁上安装有与过滤网板侧边相配合设置的滑轨，过滤网板位于进水口的正下方，利用过滤网板将污水中较大的杂质进行收集阻拦;所述过滤网板的右端延伸至处理罐体的外侧，处理罐体开设有与过滤网板相配合的开口，过滤网板的底面安装有齿条，所述齿条与齿轮电机输出端的齿轮相啮合，因此通过齿轮电机的正反转动，可以将过滤网板抽出，这样便可以实现对过滤网板的清理;所述过滤网板的下方安装有竖直设置的转轴，且所述转轴传动连接电机箱内的电机，转轴上安装有多根活性炭棒，利用活性炭棒可以实现对杂质的吸附处理;所述处理罐体还安装有多根分导管，分导管连接主导管，主导管通过三通阀分别连接导气管和导药管，且导气管和导药管分别连接气泵和药剂罐，利用药剂罐和气泵可以实现对处理罐体内部进行加药处理和曝气处理，通过三通阀的选择开关使得整体互不干扰。
作为本实用新型进一步的方案：所述处理罐体外壁上安装有控制检测器，且控制检测器包括水质检测仪、处理器和模数转换器，所述水质检测仪的输入端设于处理罐体内，水质检测仪用于检测排放室的水质量，控制检测器还连接排污管上的排污阀。
作为本实用新型再进一步的方案：所述药剂罐上还安装有水泵。
与现有技术相比，本实用新型的有益效果是：本实用新型通过齿轮电机的正反转动，可以将过滤网板抽出，这样便可以实现对过滤网板的清理，同时利用药剂罐和气泵可以实现对处理罐体内部进行加药处理和曝气处理，通过三通阀的选择开关使得整体互不干扰，水质检测仪用于检测排放室的水质量，利用控制检测器还可以控制排污管上的排污阀，这样可以实现自动排污功能。
