申请日2016.04.24
公开(公告)日2016.09.21
IPC分类号C02F9/02
摘要
本实用新型公开了一种污水循环处理装置，所述沉降池和活性炭处理器之间设有压力泵一，所述活性炭处理器通过管道连接反渗透膜装置的底部，所述活性炭处理器和反渗透膜装置之间设有压力泵二，所述压力泵二的右侧设有检测装置一，所述检测装置一的右侧设有电磁阀一，所述电磁阀一的上方接有回流管道一，所述回流管道一的另一端连接活性炭处理器，所述反渗透膜装置的出水管中设有检测装置二，所述检测装置二的右侧设有电磁阀二，所述电磁阀二的上方接有回流管道二，所述回流管道二的另一端连接活性炭处理器。检测装置一和电磁阀一相配合，检测装置二和电磁阀二相配合，保证了处理后的水的质量，也节省了人力。
权利要求书

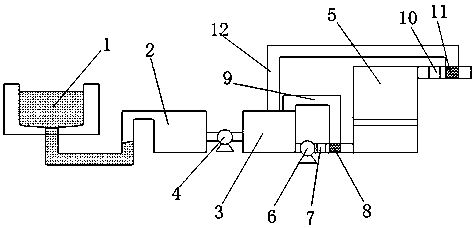

1.一种污水循环处理装置，包括沙池(1)，其特征在于：所述沙池(1)的底部通过U管道连接沉降池(2)，所述沉降池(2)通过管道连接活性炭处理器(3)，所述沉降池(2)和活性炭处理器(3)之间设有压力泵一(4)，所述活性炭处理器(3)通过管道连接反渗透膜装置(5)的底部，所述活性炭处理器(3)和反渗透膜装置(5)之间设有压力泵二(6)，所述压力泵二(6)的右侧设有检测装置一(7)，所述检测装置一(7)的右侧设有电磁阀一(8)，所述检测装置一(7)和电磁阀一(8)电性连接，所述电磁阀一(8)的上方接有回流管道一(9)，所述回流管道一(9)的另一端连接活性炭处理器(3)，所述反渗透膜装置(5)的出水管中设有检测装置二(10)，所述检测装置二(10)的右侧设有电磁阀二(11)，所述检测装置二(10)和电磁阀二(11)电性连接，所述电磁阀二(11)的上方接有回流管道二(12)，所述回流管道二(12)的另一端连接活性炭处理器(3)。
2.根据权利要求1所述的一种污水循环处理装置，其特征在于：所述沙池(1)的底部向下凹陷。
3.根据权利要求1所述的一种污水循环处理装置，其特征在于：所述沉降池(2)的形状设置为倒圆台形。
说明书
一种污水循环处理装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种污水循环处理装置。
背景技术
随着社会的进步，科学技术的发展，在迈入二十一世纪新纪元的忙碌社会，人们追求的是高质量、高享受、高科技的生活水平，社会上各行各业都追求着日益求精的经营理念，发展高品质的生产模式，然而相对地，往往高品质生活所带来的却是满目疮痍之下游废弃产物，其中食品制造业、餐饮业、家畜饲养业或社区等会产生大量废水，如果不及时处理，将会对生态环境造成严重影响，近而影响人的身体健康。
污水处理的方法各种各样，但原理相同，大体分为：一级处理是它通过机械处理，如格栅、沉淀或气浮，去除污水中所含的石块、砂石和脂肪、油脂等。二级处理是生物处理，污水中的污染物在微生物的作用下被降解和转化为污泥。三级处理是污水的深度处理，它包括营养物的去除和通过加氯、紫外辐射或臭氧技术对污水进行消毒。
发明内容
本实用新型的目的在于提供一种污水循环处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水循环处理装置，包括沙池，所述沙池的底部通过U管道连接沉降池，所述沉降池通过管道连接活性炭处理器，所述沉降池和活性炭处理器之间设有压力泵一，所述活性炭处理器通过管道连接反渗透膜装置的底部，所述活性炭处理器和反渗透膜装置之间设有压力泵二，所述压力泵二的右侧设有检测装置一，所述检测装置一的右侧设有电磁阀一，所述检测装置一和电磁阀一电性连接，所述电磁阀一的上方接有回流管道一，所述回流管道一的另一端连接活性炭处理器，所述反渗透膜装置的出水管中设有检测装置二，所述检测装置二的右侧设有电磁阀二，所述检测装置二和电磁阀二电性连接，所述电磁阀二的上方接有回流管道二，所述回流管道二的另一端连接活性炭处理器。
优选的，所述沙池的底部向下凹陷。
优选的，所述沉降池的形状设置为倒圆台形。
本实用新型的技术效果和优点：该污水循环处理装置，检测装置一和电磁阀一相配合，检测装置二和电磁阀二相配合，检测出不合格的水则分别经过回流管道一和回流管道二回流回接活性炭处理器重新处理，保证了处理后的水的质量，也节省了人力。
