申请日2016.04.07
公开(公告)日2016.11.23
IPC分类号E03C1/10
摘要
本实用新型提供一种防止污水倒流的环保装置，包括支撑架内部设有空腔且具有相对的进水口及出水口，所述支撑架内部自进水口朝向出水口依序阶级扩张成形有进水流道、连接流道及出水流道;所述连接流道内可移动地设有密封件;所述连接流道与出水流道邻接的第一环肩台上固定设置固定垫环;所述密封件与固定垫环之间设有压缩弹簧，其一端顶抵于所述密封件上，另一端顶抵于所述固定垫片的通口周缘上;所述进水流道与连接流道之间成形有第二环肩台，令所述密封件通过所述压缩弹簧顶抵且常态地抵设于所述第二环肩台上，并隔断所述进水流道与连接流道连通，达到以结构简单、使用方便、制造成本低的环保装置，起到有效防止污水倒流污染水源的技术效果。
权利要求书
1.一种防止污水倒流的环保装置，其特征在于，包括：
支撑架，内部设有空腔且具有相对的进水口及出水口，所述支撑架内部自进水口朝向出水口依序阶级扩张成形有进水流道、连接流道及出水流道，所述连接流道与出水流道之间设有第一环肩台，且所述进水流道与连接流道之间成形有第二环肩台;
密封件，可移动地设于所述连接流道内;
固定垫环，固定设置于所述第一环肩台上且设有通口;
压缩弹簧，设于所述密封件与固定垫环之间，一端顶抵于所述密封件上，另一端顶抵于所述固定垫片的通口周缘上;令所述密封件通过所述压缩弹簧顶抵且常态地抵设于所述第二环肩台上，并阻隔所述进水流道与连接流道连通。
2.如权利要求1所述的防止污水倒流的环保装置，其特征在于，所述密封件成形有凸部及环凹部，所述压缩弹簧的一端套置于所述凸部并抵于环凹部上。
3.如权利要求1所述的防止污水倒流的环保装置，其特征在于，所述支撑架的进水流道外壁设有外螺纹，用以与自来水管螺锁组接，出水流道内壁设有内螺纹，用以与马桶进水管螺锁组接。
说明书
一种防止污水倒流的环保装置
技术领域
本实用新型涉及一种防止污水倒流的环保装置，特别是指用于防止抽水马桶的污水倒流的环保装置。
背景技术
一般抽水马桶水满时，通过高水位的水压作用可使马桶阀门关闭，而隔开马桶水与自来水避免污染;然而，当停水或马桶水剩下半桶时，水位降低将造成水压不足，使阀门处于开启状态，导致马桶水与自来水管互通，此时出现水压太低或者无水压而倒吸水的情况，马桶水会倒流进入自来水管，不仅造成楼上的抽水箱的水倒吸进自来水管，并提供给楼下住户饮用，同时也污染了自家水管，如果马桶有使用洁厕灵或其他化学清洁剂，污染就会更加严重。
发明内容
本实用新型要解决的技术问题是提供一种结构简单、使用方便且制造成本低的防止污水倒流的环保装置，以解决污水倒流，防止马桶水箱水倒流进入自来水管污染水源的污染问题，起到环保地保护水源的技术效果。
为解决先前技术的问题，本实用新型采用的技术方案是，提供一种防止污水倒流的环保装置，包括支撑架，内部设有空腔且具有相对的进水口及出水口，所述支撑架内部自进水口朝向出水口依序阶级扩张成形有进水流道、连接流道及出水流道，所述连接流道与出水流道之间设有第一环肩台，且所述进水流道与连接流道之间成形有第二环肩台;密封件，可移动地设于所述连接流道内;固定垫环，固定设置于所述第一环肩台上且设有通口;压缩弹簧，设于所述密封件与固定垫环之间，一端顶抵于所述密封件上，另一端顶抵于所述固定垫片的通口周缘上;令所述密封件通过所述压缩弹簧顶抵且常态地抵设于所述第二环肩台上，并阻隔所述进水流道与连接流道连通。
作为本实用新型进一步的方案：所述密封件成形有凸部及环凹部，所述压缩弹簧的一端套置于所述凸部并抵于环凹部上。
作为本实用新型进一步的方案：所述支撑架的进水流道外壁设有外螺纹，用以与自来水管螺锁组接，出水流道内壁设有内螺纹，用以与马桶进水管螺锁组接。

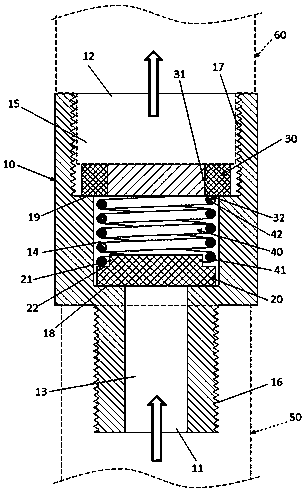

有关于本实用新型为达成上述目的，所采用之技术、手段及其他效果，兹举一较佳可行实施例并配合图式详细说明如后。
