申请日2016.03.22
公开(公告)日2016.09.07
IPC分类号C02F9/10; F23G7/06; C02F103/34
摘要
本实用新型公开了一种煤化工碳洗塔废水的后处理装置，它涉及工艺处理设备技术领域;它包含加压进水泵、洗涤水池、定量进料装置;所述的碳洗塔的左侧上端连接有加压进水泵、加压进水泵与洗涤水池连接，碳洗塔的上端连接有定量进料装置。它控制系统的反应负荷，严格的控制进料量，保证碳洗塔内部洗涤的效率;增加洗涤水量，碳洗塔工艺气带水后，立即加大气化炉与碳洗塔黑水排放，同时增加碳洗塔塔盘新鲜水的补水量，加大对塔盘的清洗，逐步改善带水情况。解决了处理水氨含量较高的问题。

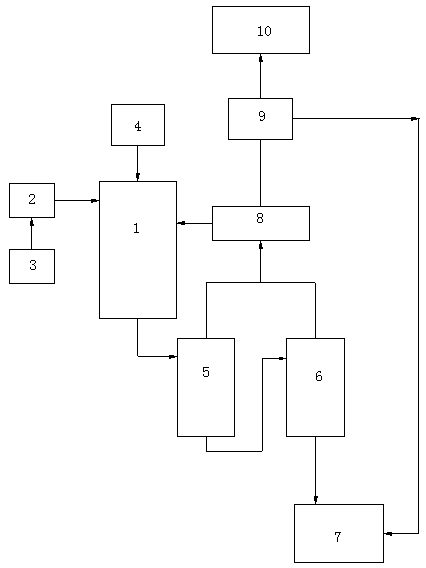

摘要附图
权利要求书
1.一种煤化工碳洗塔废水的后处理装置，它包含碳洗塔、高压闪蒸装置、低压闪蒸装置、污水池、热交换器、气液分装置、点火装置;所述的碳洗塔的底部与高压闪蒸装置的进口端连接，高压闪蒸装置的底部与低压闪蒸装置的进水端连接，低压闪蒸装置的底部与污水池连接;所述的高压闪蒸装置、低压闪蒸装置的上端连接到热交换器，热交换器的分别与碳洗塔和气液分装置连接;气液分装置分别与污水池和点火装置连接，其特征在于：它还包含加压进水泵、洗涤水池、定量进料装置;所述的碳洗塔的左侧上端连接有加压进水泵、加压进水泵与洗涤水池连接，碳洗塔的上端连接有定量进料装置。
2.根据权利要求1所述的一种煤化工碳洗塔废水的后处理装置，其特征在于：所述的加压进水泵的输送水压是正常水压的2-3倍。
3. 根据权利要求1所述的一种煤化工碳洗塔废水的后处理装置，其特征在于：所述的定量进料装置的进料端口设置有计量装置。
说明书
一种煤化工碳洗塔废水的后处理装置
技术领域：
本实用新型涉及工艺处理设备技术领域，具体涉及一种煤化工碳洗塔废水的后处理装置。
背景技术：
通过煤化工生产一氧化碳和氢气的过程中，需要经过碳洗塔进出处理，碳洗塔进行处理后，得到高温高压的废水，废水的温度达到 240℃，压力为达到 5.9MPa ;同时废水中含有的氨，硫化氢，粉煤灰和一氧化碳等污染杂质，这些高温高压的废水排放到大气中不仅会造成能量的大量浪费，同时废水中的污染物会之间排放到大气中，造成环境污染。
上述问题，只是为了满足生产需求，使得超负荷工作，产生的废水污染物严重超出常规含量，给后期处理带来极大的困难;需要一种改进型的碳洗塔废水的后处理装置。
实用新型内容：
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种煤化工碳洗塔废水的后处理装置，它设计新颖，通过改进碳洗塔的进料量来控制反应速率，降低洗涤压力;同时增加洗涤水量，解决处理水氨含量较高的问题。
为了解决背景技术所存在的问题，本实用新型的一种煤化工碳洗塔废水的后处理装置，它包含碳洗塔、高压闪蒸装置、低压闪蒸装置、污水池、热交换器、气液分装置、点火装置;所述的碳洗塔的底部与高压闪蒸装置的进口端连接，高压闪蒸装置的底部与低压闪蒸装置的进水端连接，低压闪蒸装置的底部与污水池连接;所述的高压闪蒸装置、低压闪蒸装置的上端连接到热交换器，热交换器的分别与碳洗塔和气液分装置连接;气液分装置分别与污水池和点火装置连接。其特征在于：它还包含加压进水泵、洗涤水池、定量进料装置;所述的碳洗塔的左侧上端连接有加压进水泵、加压进水泵与洗涤水池连接，碳洗塔的上端连接有定量进料装置。
作为优选，所述的加压进水泵的输送水压是正常水压的2-3倍
作为优选，所述的定量进料装置的进料端口设置有计量装置。
与现有技术相比，本实用新型的有益效果是：1、控制系统的反应负荷，严格的控制进料量，保证碳洗塔内部洗涤的效率，2、增加洗涤水量，碳洗塔工艺气带水后，立即加大气化炉与碳洗塔黑水排放，同时增加碳洗塔塔盘新鲜水的补水量，加大对塔盘的清洗，逐步改善带水情况。解决了处理水氨含量较高的问题。
