申请日2016.02.29
公开(公告)日2016.05.18
IPC分类号F15B11/08; F15B13/04
摘要
本发明公开了一种装饰印刷纸制作系统的污水处理机构，所述的污水处理机构(4)包括设置在喷涂机构(2)下方的过滤池(300)，过滤池(300)下部设有过滤提升缸(301)，过滤提升缸(301)上方设有过滤板(302);所述的过滤提升缸(301)的有杆端连接有第一三位四通电液换向阀(303)且与第一三位四通电液换向阀(303)的L端相连;所述的过滤提升缸(301)连接有液控单向阀(304)，液控单向阀(304)与第一三位四通电液换向阀(303)的K端相连;本发明通过电接触式压力表控制，实现系统的自动补油保压，保压时间长，压力稳定性高。

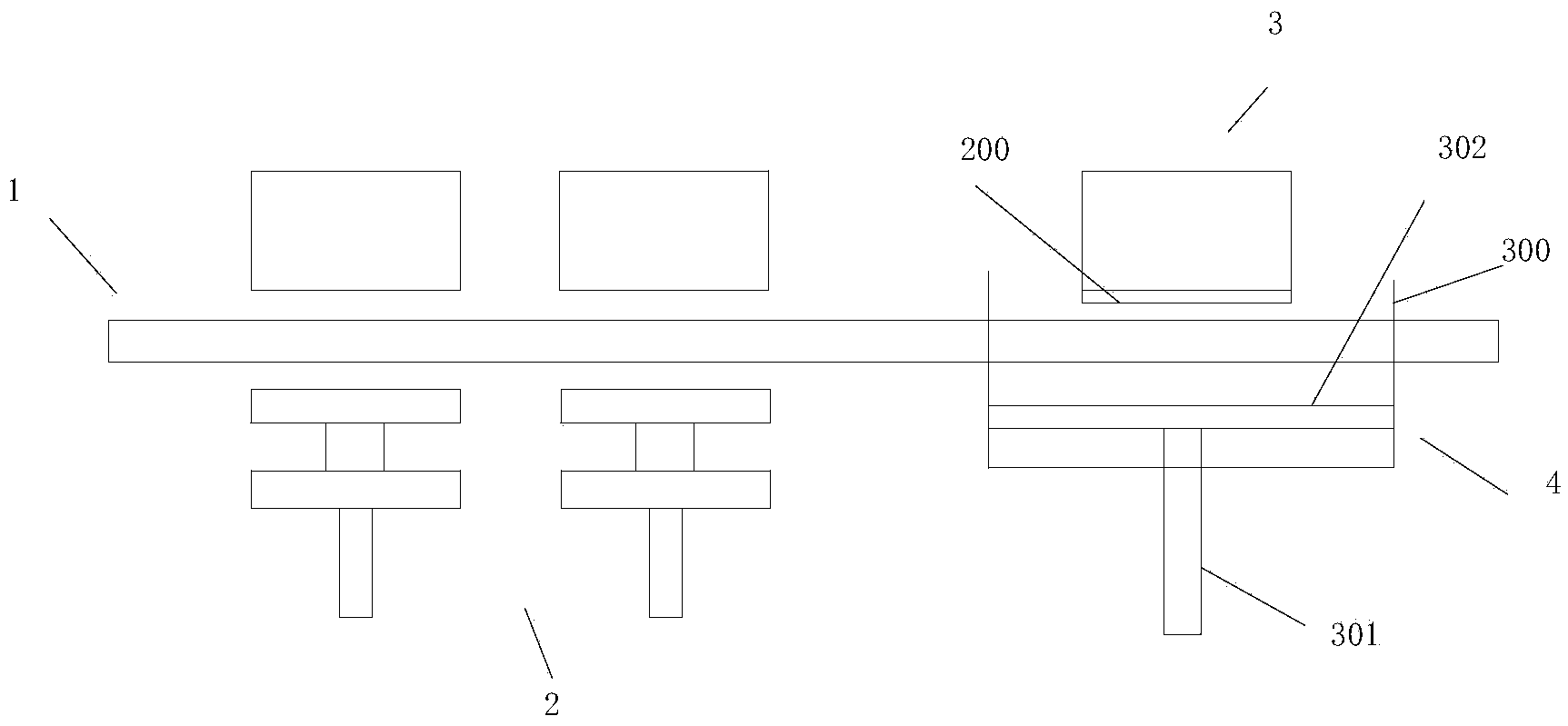

摘要附图
权利要求书
1.装饰印刷纸制作系统的污水处理机构，包括运输带(1)，运输带(1)上设置有压制机构(2)、喷涂机构(3)和污水处理机构(4);其特征在于：所述的污水处理机构(4)包括设置在喷涂机构(2)下方的过滤池(300)，过滤池(300)下部设有过滤提升缸(301)，过滤提升缸(301)上方设有过滤板(302);所述的过滤提升缸(301)的有杆端连接有第一三位四通电液换向阀(303)且与第一三位四通电液换向阀(303)的L端相连;所述的过滤提升缸(301)连接有液控单向阀(304)，液控单向阀(304)与第一三位四通电液换向阀(303)的K端相连;所述的液控单向阀(304)还连接有单向节流阀(305)，单向节流阀(305)与第一三位四通电液换向阀(303)的L端相连;所述的第一三位四通电液换向阀(303)的M端连接有单向变量液压泵(306)，单向变量液压泵(306)连接有油箱(5);所述的第一三位四通电液换向阀(303)的M端连接第三调速阀(307)，第三调速阀(307)连接有第一三位四通电磁换向阀(308)且与第二三位四通电液换向阀(308)的O端相连，第二三位四通电液换向阀(308)S端连接有双向定量液压马达(309)，双向定量液压马达(309)与第二三位四通电液换向阀(308)的T端相连，所述的第二三位四通电液换向阀(308)的P端和第一三位四通电液换向阀(303)N端与油箱相连;所述的三位四通电液换向阀(303)的M端还连接有先导式溢流阀(310)，先导式溢流阀(310)与油箱(5)相连;所述的先导式溢流阀(310)的先导端连接有第三三位四通电液换向阀(311)且与第三三位四通电液换向阀(311)的W端相连;所述的第三三位四通电液换向阀(311)的X端连接有第一远控溢流阀(312)，第一远控溢流阀(312)与油箱(5)相连;所述的第三三位四通电液换向阀(311)的Y端连接有第二远控溢流阀(313)，第二远程溢流阀(313)与油箱(5)相连;所述的先导式溢流阀(310)连接有第二二位三通电磁换向阀(314)，第二二位三通电磁换向阀(314)与先导式溢流阀(310)的先导端相连;所述的过滤提升缸(301)的无杆端连接有第一电接点压力表(315)，所述的过滤提升缸(301)与液控单向阀(304)的连接油路上连接有第二电接点压力表(316)。
说明书
装饰印刷纸制作系统的污水处理机构
技术领域
本发明涉及一种装饰印刷纸制作系统的污水处理机构，属于印刷品制作领域。
背景技术
装饰印刷纸由于可以印刷精美的纹理，因此被广泛用于装饰、户外广告等，由用途的不同印刷纸的材料可以是硬纸板、金属片、塑料片，由于需要批量生产，因此在制备过程中需要对原材料进行压制，压制到一定的厚度后，再进行喷漆。然而，由于现有的装饰印刷纸制作系统的污水处理机构较不完善，导致印刷纸的喷涂后的污水处理效果和效率较不理想。
发明内容
本发明所要解决的技术问题在于提供一种装饰印刷纸制作系统的污水处理机构，本发明通过电接触式压力表控制，实现系统的自动补油保压，保压时间长，压力稳定性高。本发明还通过调节液控制单向阀控制油路上串联的单向节流阀的开度，可以避免因液控单向阀内部控制活塞的移动速度不当，造成释压过快引起液压系统的冲击振动和噪声。既满足了系统的释压要求，又保证了液控单向阀控制活塞的回程不受影响。
本发明的技术方案：装饰印刷纸制作系统的污水处理机构，包括运输带，运输带上设置有压制机构、喷涂机构和污水处理机构;所述的污水处理机构包括设置在喷涂机构下方的过滤池，过滤池下部设有过滤提升缸，过滤提升缸上方设有过滤板;所述的过滤提升缸的有杆端连接有三位四通电液换向阀且与三位四通电液换向阀的L端相连;所述的过滤提升缸连接有液控单向阀，液控单向阀与第一三位四通电液换向阀的K端相连;所述的液控单向阀还连接有单向节流阀，单向节流阀与第一三位四通电液换向阀的L端相连;所述的第一三位四通电液换向阀的M端连接有单向变量液压泵，单向变量液压泵连接有油箱;所述的第一三位四通电液换向阀的M端连接第三调速阀，第三调速阀连接有第一三位四通电磁换向阀且与第二三位四通电液换向阀的O端相连，第二三位四通电液换向阀S端连接有双向定量液压马达，双向定量液压马达与第二三位四通电液换向阀的T端相连，所述的第二三位四通电液换向阀的P端和第一三位四通电液换向阀N端与油箱相连;所述的三位四通电液换向阀的M端还连接有先导式溢流阀，先导式溢流阀与油箱相连;所述的先导式溢流阀的先导端连接有第三三位四通电液换向阀且与第三三位四通电液换向阀的W端相连;所述的第三三位四通电液换向阀的X端连接有第一远控溢流阀，第一远控溢流阀与油箱相连;所述的第三三位四通电液换向阀的Y端连接有第二远控溢流阀，第二远程溢流阀与油箱相连;所述的先导式溢流阀连接有第二二位三通电磁换向阀，第二二位三通电磁换向阀与先导式溢流阀的先导端相连;所述的过滤提升缸的无杆端连接有第一电接点压力表，所述的过滤提升缸与液控单向阀的连接油路上连接有第二电接点压力表。
与现有技术相比，本发明具有以下有益效果：本发明的污水处理机构中当第二二位三通电磁换向阀的得电端、第一三位四通电液换向阀的右端、第三三位四通电液换向阀的左端通电，其余电磁铁断电时，第一三位四通电液换向阀和第三三位四通电液换向阀分别切换至右位和左位，单向变量液压泵的压力油通过第一三位四通电液换向阀和液控单向阀进入过滤提升缸的无杆腔，实现机头的一次压紧动作，此时的系统压力为第一远控溢流阀的设定值，当第二电接点压力表达到上限控制压力时，使第一三位四通电液换向阀的右端和第三三位四通电液换向阀的左端断电，系统由液控单向阀保压。二次压紧时，第一三位四通电液换向阀的右端通电，系统压力为先导式溢流阀的设定值，当第一电接点压力表达到上限控制压力时，第一三位四通电液换向阀的右端断电，系统保压;当压力降至下限控制压力时，第一三位四通电液换向阀的右端又通电，单向变量液压泵向过滤提升缸的无杆腔补油，使无杆腔压力回升，系统又开始保压。当第一三位四通电液换向阀的左端通电使第一三位四通电液换向阀切换至左位时，单向变量液压泵的压力油经第一三位四通电液换向阀进入过滤提升缸的有杆腔，同时经单向节流阀反向导通液控单向阀，实现液压缸无杆腔的释压，释压到一定值后，活塞杆后退带动机头完成松开动作。机头松开后，单向变量液压泵通过链条传动完成拉、取板的动作。当第二三位四通电液换向阀左端通电时，单向变量液压泵的压力油进入双向定量液压马达左端进油口，双向定量液压马达旋转，通过链条完成取板动作;当第二三位四通电液换向阀的右端通电时，完成拉板动作。此时第三三位四通电液换向阀的右端通电，系统的压力为第二远控溢流阀的设定值。本发明的自动压滤机的液压系统采用变量泵供油，利用远程控制原理通过三只溢流阀的并联实现系统压力的多级控制;系统可通过电磁换向阀控制实现卸载，有利于能量的合理使用，并减少系统发热。本发明通过电接触式压力表控制，实现系统的自动补油保压，保压时间长，压力稳定性高。本发明还通过调节液控制单向阀控制油路上串联的单向节流阀的开度，可以避免因液控单向阀内部控制活塞的移动速度不当，造成释压过快引起液压系统的冲击振动和噪声。既满足了系统的释压要求，又保证了液控单向阀控制活塞的回程不受影响。
