申请日2016.03.16
公开(公告)日2016.07.20
IPC分类号B29B17/00; B29B17/04
摘要
本实用新型涉及水处理膜技术领域，尤其是一种水处理膜回收前处理装置，包括冷冻室、粉碎室和回收室，冷冻室内设有冷冻床，粉碎室顶端设有开口，底部设有粉碎机和下料口，粉碎室侧壁设有电机，电机与粉碎机相连，粉碎室与冷冻室之间通过弹簧柱连接，粉碎室下端设有回收室，粉碎室的下料口设在回收室内。该设备将回收的水处理膜进行冷冻、碎粉等一系列前处理，增加水处理膜在回收工艺流程中的溶解率，提高回收效率。
权利要求书

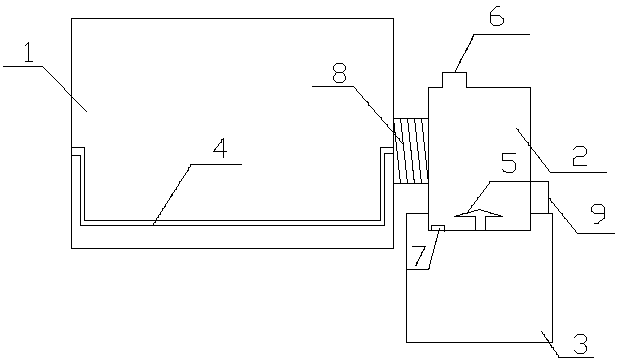

1.一种水处理膜回收前处理装置，其特征是，包括冷冻室(1)、粉碎室(2)和回收室(3)，冷冻室(1)内设有冷冻床(4)，粉碎室(2)顶端设有开口(6)，底部设有粉碎机(5)和下料口(7)，粉碎室(2)侧壁设有电机(9)，电机(9)与粉碎机(5)相连，粉碎室(2)与冷冻室(1)之间通过弹簧柱(8)连接，粉碎室(2)下端设有回收室(3)，粉碎室(2)的下料口(7)设在回收室(3)内。
2.根据权利要求1所述的水处理膜回收前处理装置，其特征是，冷冻床(4)为防冻材质，冷冻室(1)内充满液氮，冷冻室(1)的冷冻温度为-80℃～-120℃。
说明书
水处理膜回收前处理装置
技术领域
本实用新型涉及水处理膜技术领域，尤其是一种水处理膜回收前处理装置。
背景技术
随着膜在水处理中应用越来越广泛，水处理膜的回收成为水处理膜发展中的重要的一个环节。传统的水处理膜回收工艺流程中不能将膜彻底溶解，回收率较低，不能充分有效的利用资源。
实用新型内容
为了克服现有的不足，本实用新型提供了一种水处理膜回收前处理装置。
本实用新型解决其技术问题所采用的技术方案是：一种水处理膜回收前处理装置，包括冷冻室、粉碎室和回收室，冷冻室内设有冷冻床，粉碎室顶端设有开口，底部设有粉碎机和下料口，粉碎室侧壁设有电机，电机与粉碎机相连，粉碎室与冷冻室之间通过弹簧柱连接，粉碎室下端设有回收室，粉碎室的下料口设在回收室内。
根据本实用新型的另一个实施例，进一步包括，冷冻床为防冻材质，冷冻室内充满液氮，冷冻室的冷冻温度为-80℃～-120℃。
本实用新型的有益效果是，该设备将回收的水处理膜进行冷冻、碎粉等一系列前处理，增加水处理膜在回收工艺流程中的溶解率，提高回收效率。
