申请日2017.03.03
公开(公告)日2017.11.17
IPC分类号C02F3/30
摘要
本实用新型公开了一种农业生产废水的回收利用装置，包括振荡池、反硝化池、硝化池和电机，所述硝化池固定设置在振荡池的一侧，所述反硝化池设置于硝化池下方，所述反硝化池内壁周向设有矩形凹槽，所述反硝化池侧壁在矩形凹槽位置处开有出口，所述矩形凹槽内容置有箱体，所述箱体侧壁设有锁紧装置，所述电机的转轴一端固定有齿轮，所述反硝化池侧壁设置有细菌培养箱，所述细菌培养箱下端开有加菌口，所述反硝化池底端设有出水口，此装置结构简单，通过在箱体底部设置齿条，且设置与其配套的齿轮及齿轮转动装置，实现了反硝化池的自动加菌过程，既避免了氧气对菌类的影响，又能节约时间，提高了农业废水的回收效率。
权利要求书

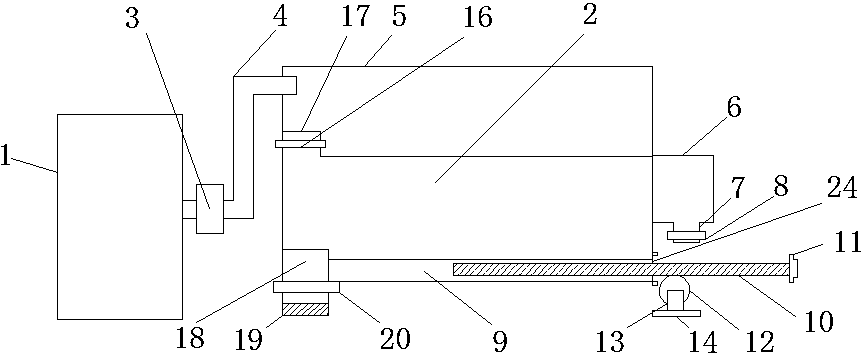

1.一种农业生产废水的回收利用装置，包括振荡池(1)、反硝化池(2)、硝化池(5)、液压伸缩机构(13)和电机(15)，其特征在于：所述硝化池(5)固定设置在振荡池(1)的一侧，所述反硝化池(2)设置于硝化池(5)下方，所述振荡池(1)底端设有入水管(4)，所述入水管(4)上设有水泵(3)，所述振荡池(1)通过入水管(4)与硝化池(5)连通，所述反硝化池(2)顶端开有入水口(17)，所述入水口(17)与硝化池(5)连通，所述反硝化池(2)内壁四周设有矩形凹槽(9)，所述反硝化池(2)内侧壁在矩形凹槽(9)位置处开有出口(24)，所述矩形凹槽(9)内设置有箱体(10)，所述箱体(10)底面中部固定有齿条(21)，所述箱体(10)底面边缘固定有两滑块(23)，所述反硝化池(2)底面内壁两侧设有两条滑轨(22)，所述滑块(23)与滑轨(22)滑动连接，所述箱体(10)侧壁设有锁紧装置(11)，所述电机(15)的输出轴端部固定有齿轮(12)，所述齿轮(12)与齿条(21)啮合连接，所述液压伸缩机构(13)底端固定在底座(14)上，所述液压伸缩机构(13)的上端与电机(15)底面固定连接，所述反硝化池(2)侧壁设置有细菌培养箱(6)，所述细菌培养箱(6)下端开有加菌口(7)，所述反硝化池(2)底端设有出水口(18)。
2.根据权利要求1所述的一种农业生产废水的回收利用装置，其特征在于：所述锁紧装置(11)包括密封盖(25)，所述密封盖(25)固定在箱体(10)的一端。
3.根据权利要求2所述的一种农业生产废水的回收利用装置，其特征在于：所述密封盖(25)上设有密封垫。
4.根据权利要求1所述的一种农业生产废水的回收利用装置，其特征在于：所述入水口(17)的上端设置有第一阀门(16)，所述出水口(18)的上端设置有第二阀门(20)，所述加菌口(7)的上端设置有第三阀门(8)。
5.根据权利要求1所述的一种农业生产废水的回收利用装置，其特征在于：所述出水口(18)底面设置有滤网。
说明书
一种农业生产废水的回收利用装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种农业生产废水的回收利用装置。
背景技术
农业废水是在农作物栽培、牲畜饲养、农产品加工等过程排出的废水，废水主要分为农田排水，饲养场排水，农产品加工废水等。农业废水水量大，影响面广，据美国1977年统计，它比城市污水、工业废水因污染而引起水体的BOD增多要大5-6倍，影响水域面积占水域总面积的68%，农业废水中含N、P的污染物较为严重，且处理难度较大。
目前农业废水的主要回收利用措施是通过与炉灰渣振荡混合的方式可除含磷污染物，主要通过硝化—反硝化的方式处理含氮污染物，反硝化过程属于厌氧过程，需要隔绝氧气、加入反硝化细菌，在细菌的加入过程中较为复杂，自动化程度较低，浪费时间。
实用新型内容
本实用新型的目的在于提供一种农业生产废水的回收利用装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种农业生产废水的回收利用装置，包括振荡池、反硝化池、硝化池和电机，所述硝化池固定设置在振荡池的一侧，所述反硝化池设置于硝化池下方，所述振荡池底端设有入水管，所述入水管上设有水泵，所述振荡池通过入水管与硝化池连通，所述反硝化池顶端开有入水口，所述入水口与硝化池连通，所述反硝化池内壁周向设有矩形凹槽，所述反硝化池侧壁在矩形凹槽位置处开有出口，所述矩形凹槽内容置有箱体，所述箱体底面中部固定有齿条，所述箱体底面边缘固定有两滑块，所述反硝化池底面内壁两侧设有两条滑轨，所述滑块与滑轨滑动连接，所述箱体侧壁设有锁紧装置，所述电机的转轴一端固定有齿轮，所述齿轮与齿条啮合连接，所述液压伸缩机构底端固定在底座上，所述液压伸缩机构的上端与电机底面固定连接，所述反硝化池侧壁设置有细菌培养箱，所述细菌培养箱下端开有加菌口，所述反硝化池底端设有出水口。
优选的，所述锁紧装置包括密封盖，所述密封盖固定在箱体一端。
优选的，所述密封盖上设有密封垫。
优选的，所述入水口的上端设置有第一阀门，所述出水口的上端设置有第二阀门，所述加菌口的上端设置有第三阀门。
优选的，所述出水口底面设置有滤网。
与现有技术相比，本实用新型的有益效果是：此种农业生产废水的回收利用装置结构简单，设计合理，通过在箱体底部设置齿条，且在相应的位置设置电机，电机带动齿轮，通过液压伸缩机构和齿条进行啮合连接，从而达到了细菌加菌过程的自动化，避免了因人工加菌而引起氧气的进入造成菌类的变性失活等。
