申请日2016.01.26
公开(公告)日2016.08.17
IPC分类号C02F9/02
摘要
本实用新型公开了一种污水快速处理装置，包括旋转滤网筒、锥形挡板、外桶、驱动电机、排料管道、水泵、出水口、吸附材料层、吸附处理水箱、隔板和进水口，所述旋转滤网筒的底部端口设置排料管道，而旋转滤网筒的顶部通过轴承连接外桶的顶端，而旋转滤网筒底部的排料管道通过轴承活动连接外桶的底端。本实用新型通过旋转滤网筒和外桶构成一级离心污水处理结构，从而将污水中大颗粒过快滤出，而被一级处理过的污水被水泵输送到吸附处理水箱中，经过吸附处理将微小颗粒吸附，从而完成污水处理。本实用对污水的处理量大，且能够快速的事先固液分离，满足排放要求。本实结构简单，出料效率高，能够连续的进行污水处理。
权利要求书
1.一种污水快速处理装置，包括旋转滤网筒、锥形挡板、外桶、驱动电机、排料管道、水泵、出水口、吸附材料层、吸附处理水箱、隔板和进水口，其特征在于，所述旋转滤网筒的底部端口设置排料管道，而旋转滤网筒的顶部通过轴承连接外桶的顶端，而旋转滤网筒底部的排料管道通过轴承活动连接外桶的底端，所述旋转滤网筒的外表面固定安装皮带轮，通过皮带轮皮带连接驱动电机，且旋转滤网筒的内壁上设置螺纹凹槽;所述旋转滤网筒的顶部进料端口内设置锥形挡板，锥形挡板通过连杆固定连接旋转滤网筒的内壁，所述外桶的底部通过水泵连接吸附处理水箱一侧的进水口，吸附处理水箱另一侧的出水口，吸附处理水箱的内部上下交错设置多个隔板，所述隔板的外表面和吸附处理水箱的内壁上均设置吸附材料层。
2.根据权利要求1所述的一种污水快速处理装置，其特征在于，所述旋转滤网筒上下两端分别为圆柱形和倒棱台形。
3.根据权利要求1所述的一种污水快速处理装置，其特征在于，所述进水口下方的箱壁和隔板上设置缓冲挡板。
4.根据权利要求1所述的一种污水快速处理装置，其特征在于，所述隔板之间倾斜设置格栅。
说明书
一种污水快速处理装置
技术领域
本实用新型涉及污水处理领域，具体是一种污水快速处理装置。
背景技术
化工污水中通常会含有大量的固体杂质，现有的处理方式通常是将污水通入过滤池进行过滤，由于大量污水高速通入过滤池，使得污水与过滤结构接触过程中，容易堵塞过滤结构，同时，过滤效率有限，而在一些化工生产中，污水成分较为简单，是固液混合，而传统的滤网过滤和沉淀法等等效率十分低下，目前还没有一种针对固液分离的快速处理方法。
实用新型内容
本实用新型的目的在于提供一种污水快速处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

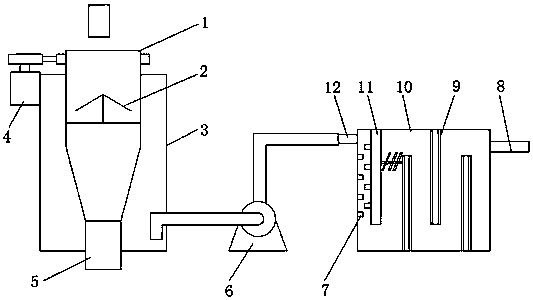

一种污水快速处理装置，包括旋转滤网筒、锥形挡板、外桶、驱动电机、排料管道、水泵、出水口、吸附材料层、吸附处理水箱、隔板和进水口，所述旋转滤网筒的底部端口设置排料管道，而旋转滤网筒的顶部通过轴承连接外桶的顶端，而旋转滤网筒底部的排料管道通过轴承活动连接外桶的底端，所述旋转滤网筒的外表面固定安装皮带轮，通过皮带轮皮带连接驱动电机，且旋转滤网筒的内壁上设置螺纹凹槽;所述旋转滤网筒的顶部进料端口内设置锥形挡板，锥形挡板通过连杆固定连接旋转滤网筒的内壁，所述外桶的底部通过水泵连接吸附处理水箱一侧的进水口，吸附处理水箱另一侧的出水口，吸附处理水箱的内部上下交错设置多个隔板，所述隔板的外表面和吸附处理水箱的内壁上均设置吸附材料层。
作为本实用新型进一步的方案：所述旋转滤网筒上下两端分别为圆柱形和倒棱台形。
作为本实用新型进一步的方案：所述进水口下方的箱壁和隔板上设置缓冲挡板。
作为本实用新型进一步的方案：所述隔板之间倾斜设置格栅。
与现有技术相比，本实用新型的有益效果是：通过旋转滤网筒和外桶构成一级离心污水处理结构，从而将污水中大颗粒过快滤出，而被一级处理过的污水被水泵输送到吸附处理水箱中，经过吸附处理将微小颗粒吸附，从而完成污水处理。本实用对污水的处理量大，且能够快速的事先固液分离，满足排放要求。本实结构简单，出料效率高，能够连续的进行污水处理
