申请日2016.01.26
公开(公告)日2016.06.29
IPC分类号A01K63/04
摘要
本实用新型公开了一种小型池塘水处理装置，包括处理水池，所述处理水池具有一个阶梯状的下底面，在两个阶梯面衔接位置处设置有分隔板，所述分隔板的底部设置有过水槽，所述处理水池通过所述分隔板形成预处理容腔、中间处理容腔和储水腔，所述预处理容腔连接有进水管，所述进水管连接有位于池塘内部的抽水水泵，所述储水腔内设置有供水水泵，所述供水水泵连接有延伸至池塘内部的供水管;该装置通过设置一个处理水池完成池塘水的中转，通过在预处理容腔和中间处理容腔内添加过滤材料完成池塘水的过滤，过滤完成后的水被直接导入至池塘内，本装置可以对池塘水进行循环过滤，降低池塘水内的有害物质含量。
权利要求书
1.一种小型池塘水处理装置，其特征在于：包括处理水池，所述处理水池具有一个阶梯状的下底面，所述处理水池的下底面的高度由左至右依次增加，在两个阶梯面衔接位置处设置有分隔板，所述分隔板的底部设置有过水槽，所述处理水池通过所述分隔板形成预处理容腔、中间处理容腔和储水腔，所述预处理容腔连接有进水管，所述进水管连接有位于池塘内部的抽水水泵，所述储水腔内设置有供水水泵，所述供水水泵连接有延伸至池塘内部的供水管。
2.根据权利要求1所述的小型池塘水处理装置，其特征在于：所述过水槽内设置有过滤网。
3.根据权利要求1所述的小型池塘水处理装置，其特征在于：所述抽水水泵远离所进水管的那一端设置有吸水端，所述吸水端处配合有过滤网罩。
4.根据权利要求1所述的小型池塘水处理装置，其特征在于：所述处理水池为不锈钢制，所述处理水池外部的四个顶角位置处圆弧过渡。
说明书
一种小型池塘水处理装置
技术领域
本实用新型涉及一种小型池塘水处理装置。
背景技术
小型池塘多用于水产品养殖，由于小型池塘内的水为死水，因此需要经常对小型池塘内的水进行更换，更换时，需要水泵长时间作业，会对位于池塘内的水产品产生较大的影响，同时被抽出的水只能废弃，造成一定程度上的浪费。
发明内容
本实用新型要解决的技术问题是提供一种小型池塘水处理装置，该装置通过设置一个处理水池完成池塘水的中转，通过在预处理容腔和中间处理容腔内添加过滤材料完成池塘水的过滤，过滤完成后的水被直接导入至池塘内，本装置可以对池塘水进行循环过滤，降低池塘水内的有害物质含量，同时抽水水泵的工作周期较长，抽水的效率降低，避免对池塘内的水产品造成影响。
为解决上述问题，本实用新型采用如下技术方案：

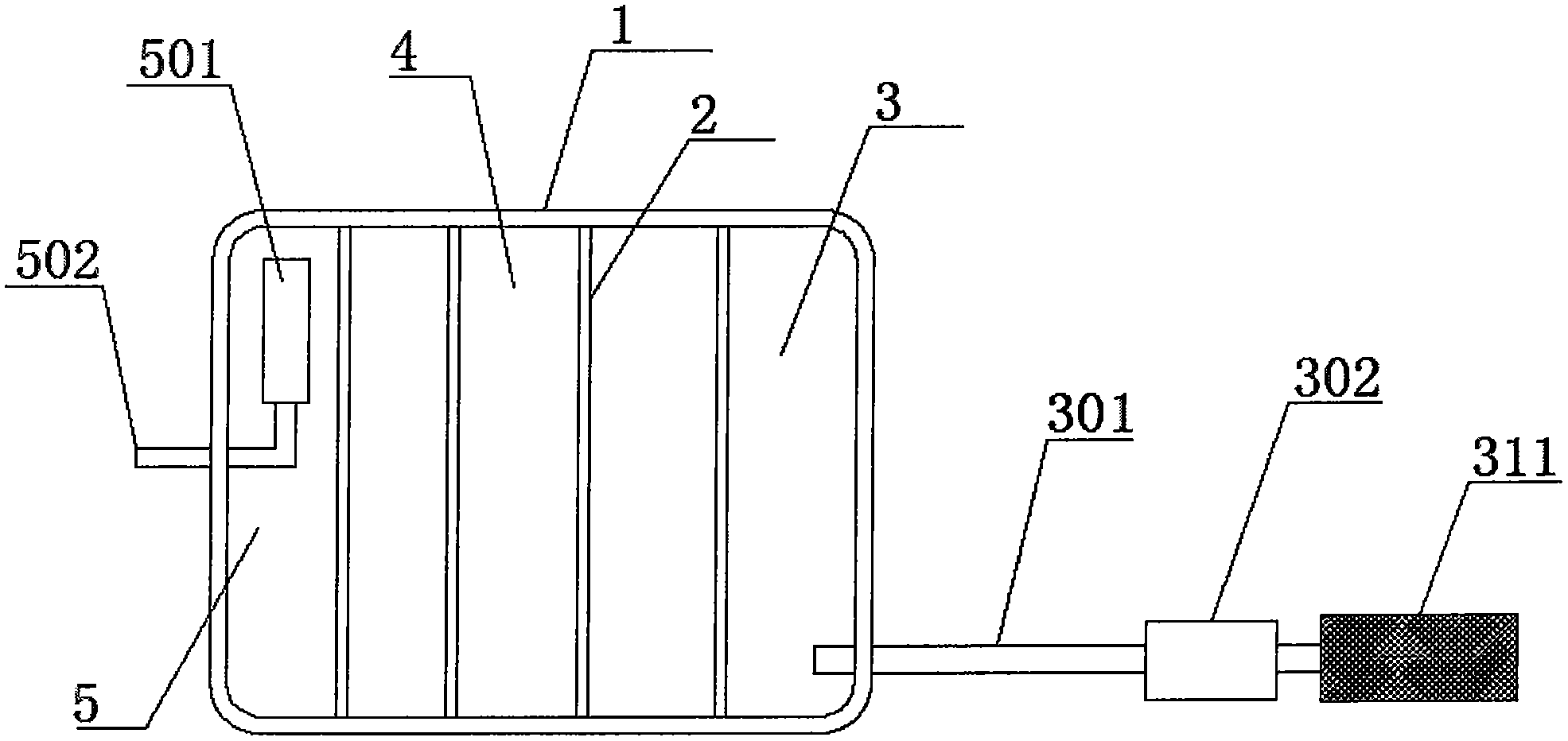

一种小型池塘水处理装置，包括处理水池，所述处理水池具有一个阶梯状的下底面，所述处理水池的下底面的高度由左至右依次增加，在两个阶梯面衔接位置处设置有分隔板，所述分隔板的底部设置有过水槽，所述处理水池通过所述分隔板形成预处理容腔、中间处理容腔和储水腔，所述预处理容腔连接有进水管，所述进水管连接有位于池塘内部的抽水水泵，所述储水腔内设置有供水水泵，所述供水水泵连接有延伸至池塘内部的供水管。
优选地，所述过水槽内设置有过滤网。
优选地，所述抽水水泵远离所进水管的那一端设置有吸水端，所述吸水端处配合有过滤网罩。
优选地，所述处理水池为不锈钢制，所述处理水池外部的四个顶角位置处圆弧过渡。
本实用新型的有益效果是：该装置通过设置一个处理水池完成池塘水的中转，通过在预处理容腔和中间处理容腔内添加过滤材料完成池塘水的过滤，过滤完成后的水被直接导入至池塘内，本装置可以对池塘水进行循环过滤，降低池塘水内的有害物质含量，同时抽水水泵的工作周期较长，抽水的效率降低，避免对池塘内的水产品造成影响，本装置的结构较为简单，成本较为低廉，使用较为方便，适合推广使用。
