申请日2015.12.28
公开(公告)日2016.06.08
IPC分类号C02F11/12; C02F11/14; C02F1/52
摘要
本实用新型涉及叠螺式污泥脱水机滤液分流装置，包括滤液收集箱，所述滤液收集箱内设有隔板，所述隔板将所述滤液收集箱内分割为高浓度滤液腔和低浓度滤液腔，所述低浓度滤液腔与所述滤液收集箱的滤液排放口连通;所述高浓度滤液腔内设有污泥泵和高低液位浮球开关，所述高低液位浮球开关和所述污泥泵分别与电控单元电连接。本实用新型的有益效果：提高了污水处理的效果以及污泥脱水的效率，降低后续处理的成本，节约能耗。

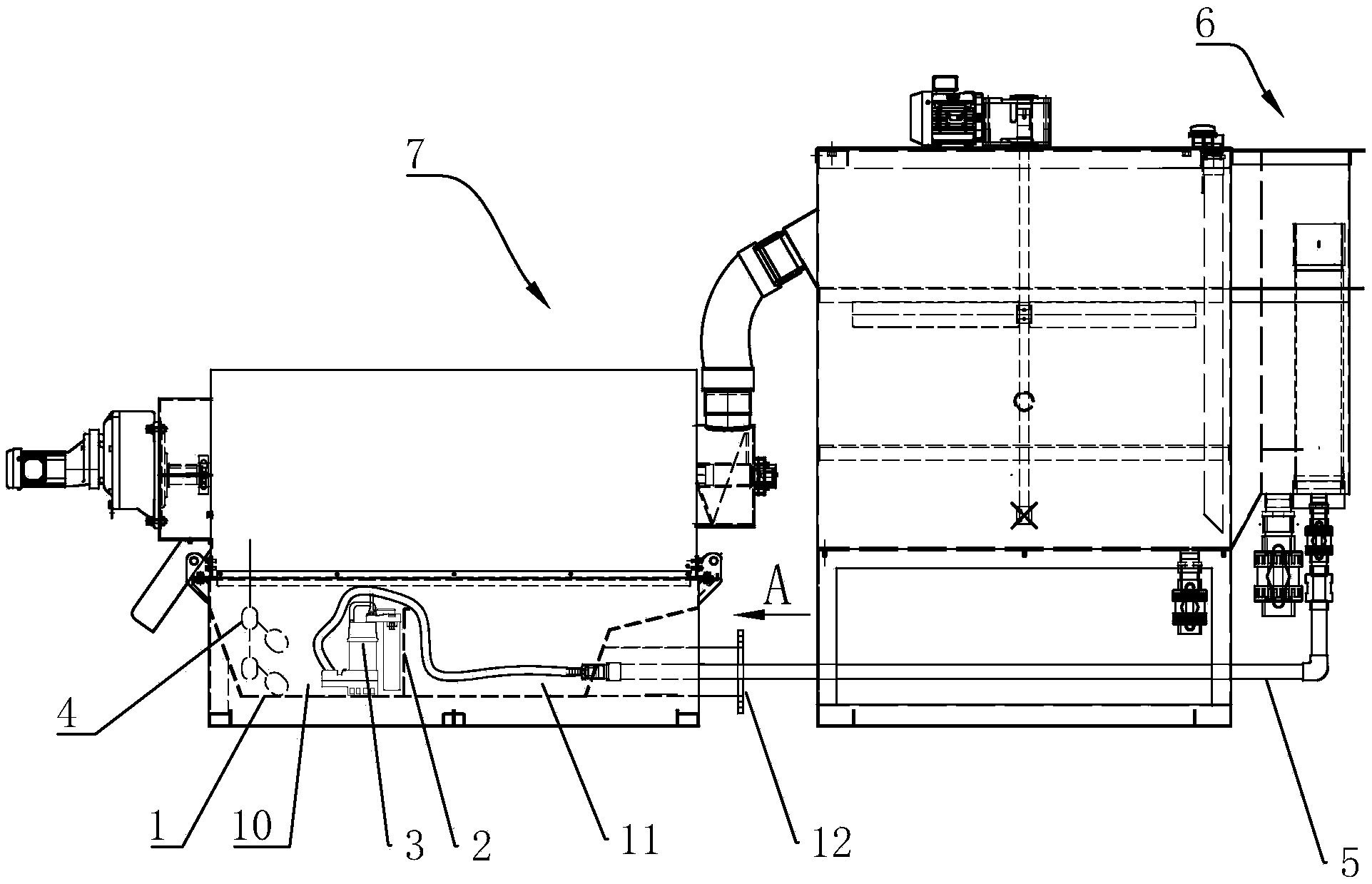

摘要附图
权利要求书
1.叠螺式污泥脱水机滤液分流装置，包括滤液收集箱，其特征在于，所述滤液收集箱内设有隔板，所述隔板将所述滤液收集箱内分割为高浓度滤液腔和低浓度滤液腔，所述低浓度滤液腔与所述滤液收集箱的滤液排放口连通;
所述高浓度滤液腔内设有污泥泵和高低液位浮球开关，所述高低液位浮球开关和所述污泥泵分别与电控单元电连接。
2.根据权利要求1所述的叠螺式污泥脱水机滤液分流装置，其特征在于，所述污泥泵通过回收管道与污泥箱连接。
说明书
叠螺式污泥脱水机滤液分流装置
技术领域
本实用新型涉及污泥脱水机滤液处理装置领域，尤其涉及一种叠螺式污泥脱水机滤液分流装置。
背景技术
目前市场上使用的叠螺式污泥脱水机滤液在滤液箱收集后，均采取一次性排出至污水调节池的结构，而排出的滤液中仍然含有较多的污泥固体颗粒，经过分析，叠螺式污泥脱水机靠近投入部端的滤液占整台脱水机滤液的90%左右，该部分滤液含固率较低，滤液较清，可以直接进行后续处理排出，而靠近排出部端滤液占整机滤液的10%左右，该部分滤液含固率较高，滤液较浑浊，直接排出将影响水的二次处理。如滤液不分流，将造成大量高浓度滤液直接进入调节池，必然造成部分污泥的重复处理，降低污泥脱水机的处理效率，又造成药剂的浪费，因此上述所述是急需解决的问题。
实用新型内容
本实用新型所要解决的技术问题是：提供一种提高污泥脱水效率，降低滤液含固率，节约能耗的叠螺式污泥脱水机滤液分流装置。
为解决上述技术问题，本实用新型的技术方案是：一种叠螺式污泥脱水机滤液分流装置，包括滤液收集箱，所述滤液收集箱内设有隔板，所述隔板将所述滤液收集箱内分割为高浓度滤液腔和低浓度滤液腔，所述低浓度滤液腔与所述滤液收集箱的滤液排放口连通;
所述高浓度滤液腔内设有污泥泵和高低液位浮球开关，所述高低液位浮球开关和所述污泥泵分别与电控单元电连接。
作为一种地改进，所述污泥泵通过回收管道与污泥箱连接。
采用了以上技术方案，本实用新型的有益效果：
由于滤液收集箱内设有隔板，隔板将所述滤液收集箱内分割为高浓度滤液腔和低浓度滤液腔，低浓度滤液腔与所述滤液收集箱的滤液排放口连通;高浓度滤液腔内设有污泥泵和高低液位浮球开关，所述高低液位浮球开关和所述污泥泵分别与电控单元电连接。这样将污水进行分开收集，低浓度滤液直接排至后续的处理环节中，高浓度滤液经过污泥泵后再排回污泥箱中，然后经过叠螺式污泥脱水机的继续处理，多次循环，达到降低含固率的目的，从而提高了污水处理的效果以及污泥脱水的效率，降低后续处理的成本，节约能耗。
