申请日2015.12.28
公开(公告)日2016.06.08
IPC分类号C02F1/00
摘要
本实用新型涉及一种污水布水器导流装置，包括带有纵向贯通长槽的管状卡件，所述管状卡件的长槽两侧的管壁上分别开有出水口，每个所述出水口处分别设置有导流板，所述导流板与所述管状卡件轴线相垂直并环绕所述出水口;两个所述导流板与所述管状卡件一体成型。本实用新型包括卡件及导流板，通过管状卡件来安装到污水布水器上，通过导流板对污水布水器的污水起导向作用，使用方便，可对污水布水器的污水起导向作用，使得污水无论流量大小、缓急都能落到配套布水盘上，发挥布水盘的作用，均匀布水;导流板与管状卡件一体成型，制造方便，成本低。

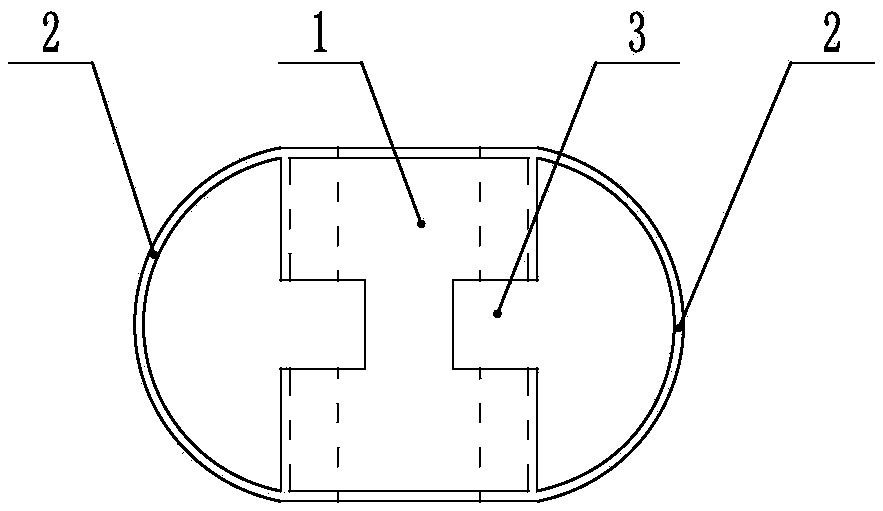

摘要附图
权利要求书
1.一种污水布水器导流装置，其特征是：包括带有纵向贯通长槽的管状卡件(1)，所述管状卡件(1)的长槽两侧的管壁上分别开有出水口(3)，每个所述出水口(3)处分别设置有导流板(2)，所述导流板(2)与所述管状卡件(1)轴线相垂直并环绕所述出水口(3)。
2.按照权利要求1所述的污水布水器导流装置，其特征是：所述导流板(2)的横截面为圆弧形。
3.按照权利要求1所述的污水布水器导流装置，其特征是：两个所述出水口(3)对称布置在所述管状卡件(1)的管壁上。
4.按照权利要求1所述的污水布水器导流装置，其特征是：两个所述导流板(2)对称布置在所述管状卡件(1)的轴向两侧。
5.按照权利要求1所述的污水布水器导流装置，其特征是：两个所述导流板(2)与所述管状卡件(1)一体成型。
说明书
污水布水器导流装置
技术领域
本实用新型涉及污水处理技术领域，具体地说是一种用于污水处理布水系统中的污水布水器导流装置。
背景技术
从污水处理管道出来的污水可能量比较大，污水处理系统在对这些污水进行处理时需要将这些污水均匀化，分开处理。将大量的污水分散均匀化的系统称之为布水系统。
如图4所示，是一种现有的布水系统的布水器的俯视图，该布水器包括布水管4及套装在布水管4上的布水三通5，布水三通5上开有对称的两个布水口6，污水从布水口6中流出并流向布水三通5下方的布水盘，布水盘将污水均匀地分散开。这种布水器的缺点是缺少对污水进行导流的结构，当污水水流大的时候，污水就从两个布水口6向两侧冲出，而不是流向下方的布水盘，从而起不到均匀布水的作用。
发明内容
本实用新型针对现有的布水器缺少导流结构从而不能均匀布水的问题，提供一种污水布水器导流装置，该导流装置可安装在布水器上，从而实现对污水的导流。
按照本实用新型的技术方案：一种污水布水器导流装置，包括带有纵向贯通长槽的管状卡件，所述管状卡件的长槽两侧的管壁上分别开有出水口，每个所述出水口处分别设置有导流板，所述导流板与所述管状卡件轴线相垂直并环绕所述出水口。
所述导流板的横截面为圆弧形。
两个所述出水口对称布置在所述管状卡件的管壁上。
两个所述导流板对称布置在所述管状卡件的轴向两侧。
两个所述导流板与所述管状卡件一体成型。
本实用新型的技术效果在于：本实用新型包括卡件及导流板，通过管状卡件来安装到污水布水器上，通过导流板对污水布水器的污水起导向作用，使用方便，可防止污水四处飞溅;导流板与管状卡件一体成型，制造方便，成本低。
