申请日2015.12.28
公开(公告)日2016.06.08
IPC分类号C02F9/14; C02F11/12; C02F11/00
摘要
本实用新型公开了用于市政上的污水处理系统，包括杂物处理箱，杂物处理箱的顶部固定连接有进水管，并且杂物处理箱的底部通过管道与其下方设有的第一沉淀池固定相连，第一沉淀池的底部通过管道固定连接有生物处理池，生物处理池的一侧面通过管道固定连接有第二沉淀池，第二沉淀池的底部通过管道固定相连有混凝沉淀池，并且混凝沉淀池的底部通过管道固定连接有过滤池，过滤池的一侧面通过管道与其一侧设有的消毒罐固定相连。该市政污水处理系统，具有完整的污水处理系统，保证了出水质量，使污水实现可再利用的目的，同时也保证污水中的泥土排放安全性和可再利用，解决水资源短缺、水污染日益严重和对环境的污染的问题。

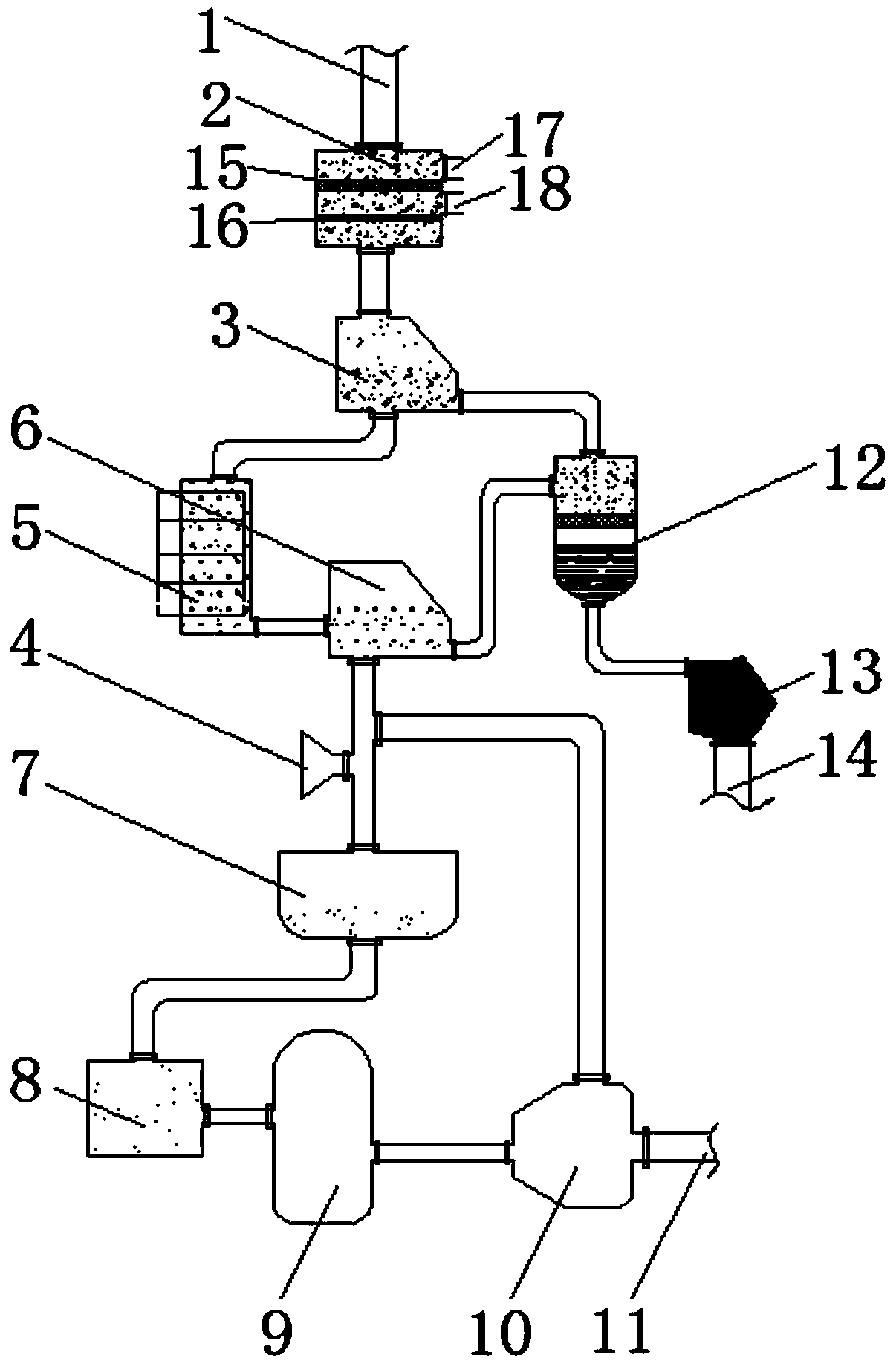

摘要附图
权利要求书
1.用于市政上的污水处理系统，包括杂物处理箱(2)，其特征在于：所述杂物处理箱(2)的顶部固定连接有进水管(1)，并且杂物处理箱(2)的底部通过管道与其下方设有的第一沉淀池(3)固定相连，所述第一沉淀池(3)的底部通过管道固定连接有生物处理池(5)，所述生物处理池(5)的一侧面通过管道固定连接有第二沉淀池(6)，所述第二沉淀池(6)的底部通过管道固定相连有混凝沉淀池(7)，并且混凝沉淀池(7)的底部通过管道固定连接有过滤池(8)，所述过滤池(8)的一侧面通过管道与其一侧设有的消毒罐(9)固定相连，并且消毒罐(9)的另一侧面通过管道固定相连有水体检测器(10)，所述水体检测器(10)的另一侧面固定连接有净水出管(11);
所述水体检测器(10)顶部的管道与第二沉淀池(6)和混凝沉淀池(7)之间的管道连通，所述第二沉淀池(6)的一侧面通过管道固定连接有浆液过滤器(12)，并且浆液过滤器(12)的顶部通过管道与第一沉淀池(3)的一侧面固定连接，所述浆液过滤器(12)的底部通过管道固定连接有泥浆脱水消毒器(13)，所述泥浆脱水消毒器(13)的底部固定相连有泥浆出管(14)，所述第二沉淀池(6)与混凝沉淀池(7)之间的管道上设置有药物投放装置(4)，并且药物投放装置(4)包括漏斗(42)和手动阀门(41);
所述杂物处理箱(2)、第一沉淀池(3)、生物处理池(5)、第二沉淀池(6)、混凝沉淀池(7)、过滤池(8)、消毒罐(9)、水体检测器(10)、浆液过滤器(12)、泥浆脱水消毒器(13)与管道连通处均设置有电磁阀门;
所述杂物处理箱(2)的内部从上到下依次设置有粗格栅(15)和细格栅(16)，所述杂物处理箱(2)的外侧面分别设有与粗格栅(15)和细格栅(16)相互交错排布的第一杂物出口(17)和第二杂物出口(18)。
说明书
用于市政上的污水处理系统
技术领域
本实用新型涉及市政污水处理技术领域，具体为用于市政上的污水处理系统。
背景技术
目前，随着社会经济水平的不断发展，城镇化的推进，城市工业废水和生活污水的排放总量也逐年加大，很多未经处理的废水、污水和污水中的淤泥直接排出，不但会严重污染江河、地下水的水质和土壤，而且会大量传播病菌、病毒、有害物质和有害气体，影响人民群众的生活质量和身体健康。而我国的污水处理系统缺乏完整性，只具有一个或几个功能单一的处理装置，导致污水处理后，依然存在病菌、病毒、有害物质和有害气体，由于装置的功能单一化，更无法满足污水的可再利用，使水资源短缺、水污染日益严重成为制约经济社会科学发展的重要因素。
实用新型内容
本实用新型的目的在于提供用于市政上的污水处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：用于市政上的污水处理系统，包括杂物处理箱，所述杂物处理箱的顶部固定连接有进水管，并且杂物处理箱的底部通过管道与其下方设有的第一沉淀池固定相连，所述第一沉淀池的底部通过管道固定连接有生物处理池，所述生物处理池的一侧面通过管道固定连接有第二沉淀池，所述第二沉淀池的底部通过管道固定相连有混凝沉淀池，并且混凝沉淀池的底部通过管道固定连接有过滤池，所述过滤池的一侧面通过管道与其一侧设有的消毒罐固定相连，并且消毒罐的另一侧面通过管道固定相连有水体检测器，所述水体检测器的另一侧面固定连接有净水出管;
所述水体检测器顶部的管道与第二沉淀池和混凝沉淀池之间的管道连通，所述第二沉淀池的一侧面通过管道固定连接有浆液过滤器，并且浆液过滤器的顶部通过管道与第一沉淀池的一侧面固定连接，所述浆液过滤器的底部通过管道固定连接有泥浆脱水消毒器，所述泥浆脱水消毒器的底部固定相连有泥浆出管，所述第二沉淀池与混凝沉淀池之间的管道上设置有药物投放装置，并且药物投放装置包括漏斗和手动阀门。
优选的，所述杂物处理箱、第一沉淀池、生物处理池、第二沉淀池、混凝沉淀池、过滤池、消毒罐、水体检测器、浆液过滤器、泥浆脱水消毒器与管道连通处均设置有电磁阀门。
与现有技术相比，本实用新型的有益效果是：该市政污水处理系统，具有完整的污水处理系统，依次对污水进行处理，以及在净水出口一端设有的水体检测器，能够对污水的深层处理和检测，保证出水质量，使污水实现可再利用的目的，在第一沉淀池和第二沉淀池均固定连接的浆液过滤器和浆液过滤器的下方设有的泥浆脱水消毒器，对污水中的泥土进行更深层次消毒处理，同时也保证污水中的泥土排放安全性和可再利用，解决水资源短缺、水污染日益严重和对环境的污染的问题。
