申请日2015.12.27
公开(公告)日2016.05.25
IPC分类号C02F9/14
摘要
本实用新型公开了一种污水再利用处理装置，包括污水处理池和生化净化器，所述污水处理池的内部上端至少设有两组超声波探头，所述超声波探头的上端连接有超声波换能器，所述超声波换能器输入的脉冲信号与超声波电源输出的信号连接，所述循环泵通过管道与生化净化器连通，所述CAM吸附装置通过管道与循环泵连通，所述臭氧过滤器通过管道与CAM吸附装置连通，所述AOAO加膜净化器通过管道与臭氧过滤器连通。本实用新型设计合理，通过物理搅拌方法防止污泥沉淀在污水处理池内壁的底部，通过超声波振动减少污泥的产生量，通过生化净化器来降低污水处理池处理后的重金属等含量，能够全面的处理污水，来达到循环再利用的标准。

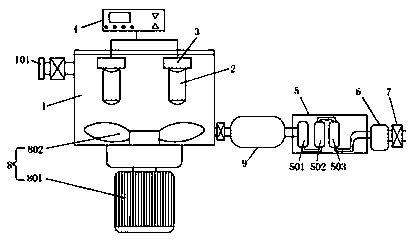

摘要附图
权利要求书
1.一种污水再利用处理装置，包括污水处理池(1)和生化净化器(5)，所述污水处理池(1)的左侧设有污水进水口(101)，其特征在于：所述污水处理池(1)的内部上端至少设有两组超声波探头(2)，所述超声波探头(2)的上端连接有超声波换能器(3)，所述超声波换能器(3)输入的脉冲信号与超声波电源(4)输出的信号连接，所述污水处理池(1)的出水口通过阀门连接有循环泵(9)，所述循环泵(9)通过管道与生化净化器(5)连通，所述生化净化器(5)包括CAM吸附装置(501)、臭氧过滤器(502)和AOAO加膜净化器(503)，所述CAM吸附装置(501)通过管道与循环泵(9)连通，所述臭氧过滤器(502)通过管道与CAM吸附装置(501)连通，所述AOAO加膜净化器(503)通过管道与臭氧过滤器(502)连通，且所述AOAO加膜净化器(503)通过管道连接有多参数水质分析仪(6)，所述多参数水质分析仪(6)的出水口上设有电磁阀(7)。
2.根据权利要求1所述的一种污水再利用处理装置，其特征在于：所述污水处理池(1)的底部还设有电动搅拌器(8)，所述电动搅拌器(8)包括驱动电机(801)和搅拌装置(802)，所述驱动电机(801)的输出轴通过联轴器与设置在污水处理池(1)的内部底端的搅拌装置(802)转动连接。
3.根据权利要求1所述的一种污水再利用处理装置，其特征在于：所述超声探头(2)发出的超声密度为5-300W/m3。
4.根据权利要求1所述的一种污水再利用处理装置，其特征在于：所述超声探头(2)发出的超声频率为10-100kHz。
说明书
一种污水再利用处理装置
技术领域
本实用新型属于环保技术领域，具体涉及一种污水再利用处理装置。
背景技术
随着经济社会的不断发展，污水排放的总量不断增多，处理难度不断加大，这就给污水的处理带来很大麻烦。而污水处理厂中处理污水一般采用物理、生物法和化学法。若采用生物法则反应速率慢，耗电量很大;并且不能很好地除去水中的有害气体，导致出水气味比较大;而且在生物反应池的反应的过程中可能会产生极难降解的物质或者有毒有害的物质，同时，生物处理具有操作简单、处理效果良好、水处理费用低廉等特点，不足之处是会产生大量剩余污泥。若采用化学法则会产生二次污染，导致后续处理变得很复杂，并且现今没有找到廉价有效的化学试剂，这样使得污水处理成本增加。因此，如何减少污水处理过程中的污泥产生量和把污水处理达到标准再利用是当前需要解决的技术问题。
实用新型内容
本实用新型的目的在于提供一种污水再利用处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水再利用处理装置，包括污水处理池和生化净化器，所述污水处理池的左侧设有污水进水口，所述污水处理池的内部上端至少设有两组超声波探头，所述超声波探头的上端连接有超声波换能器，所述超声波换能器输入的脉冲信号与超声波电源输出的信号连接，所述污水处理池的出水口通过阀门连接有循环泵，所述循环泵通过管道与生化净化器连通，所述生化净化器包括CAM吸附装置、臭氧过滤器和AOAO加膜净化器，所述CAM吸附装置通过管道与循环泵连通，所述臭氧过滤器通过管道与CAM吸附装置连通，所述AOAO加膜净化器通过管道与臭氧过滤器连通，且所述AOAO加膜净化器通过管道连接有多参数水质分析仪，所述多参数水质分析仪的出水口上设有电磁阀。
优选的，所述污水处理池的底部还设有电动搅拌器，所述电动搅拌器包括驱动电机和搅拌装置，所述驱动电机的输出轴通过联轴器与设置在污水处理池的内部底端的搅拌装置转动连接。
优选的，所述超声探头发出的超声密度为5-300W/m3。
优选的，所述超声探头发出的超声频率为10-100kHz。
本实用新型的技术效果和优点：该污水再利用处理装置，与传统的污水处理装置相比，本实用新型在污水处理池内通过物理搅拌和超声波振动减少污泥的产生量，其将超声波探头在污水处理池内进行合理布置，并将固定超声频率、额定声密度以及间歇超声时间调整在合适范围来降低剩余污泥量;通过采用CAM吸附装置可以除去重金属离子，CAM即可降解β-环糊精基水凝胶，其为典型的三维网状结构表现出优良的去除金属离子性能，利用可降解β-环糊精基水凝胶(CAM)可以除去水中的Cd2+、Pb2+和Cu2+的化合物或金属离子作用，对污水中的污染物的处理，通过采用的AOAO加膜净化器能够对对污水处理池中的污染物的处理，该处理方法属于生物降解方法，该过程是通过生物酶催化作用，将污水中的污染物氧化分解，在好氧条件下，污染物被分解成二氧化碳和水;在厌氧条件下，污染物最终形成甲烷、二氧化碳、硫化氢、氮气、氢气和水以及小分子有机酸和醇类，多参数水质分析仪的作用用来检测净化后的污水是否达到循环再利用的标准;因此，本实用新型设计合理，通过物理搅拌方法防止污泥沉淀在污水处理池内壁的底部，通过超声波振动减少污泥的产生量，通过生化净化器来降低污水处理池处理后的重金属等含量，能够全面的处理污水，来达到循环再利用的标准。
