申请日2015.12.21
公开(公告)日2016.05.18
IPC分类号C02F3/02; B01D19/02
摘要
本实用新型提供了一种养殖废水好氧处理过程中的除沫系统，其包括用于提供喷洒动力的水泵，装设在好氧池体的外轮廓处且与水泵相连接的喷洒主管，以及间隔设置于所述喷洒主管上的一组喷洒支管;上述喷洒支管包括与喷洒主管相通的连接端，以及朝向好氧池体方向延伸的自由端，在该自由端上还设有喷嘴。本实用新型结构简单、实用，操作方便，提供电源即可长期稳定、连续可靠的运行，效果良好，劳动强度小，不受环境温度等的影响，对养殖行业的废水处理系统中的中小面积的单体好氧池消除泡沫的效果尤为明显。

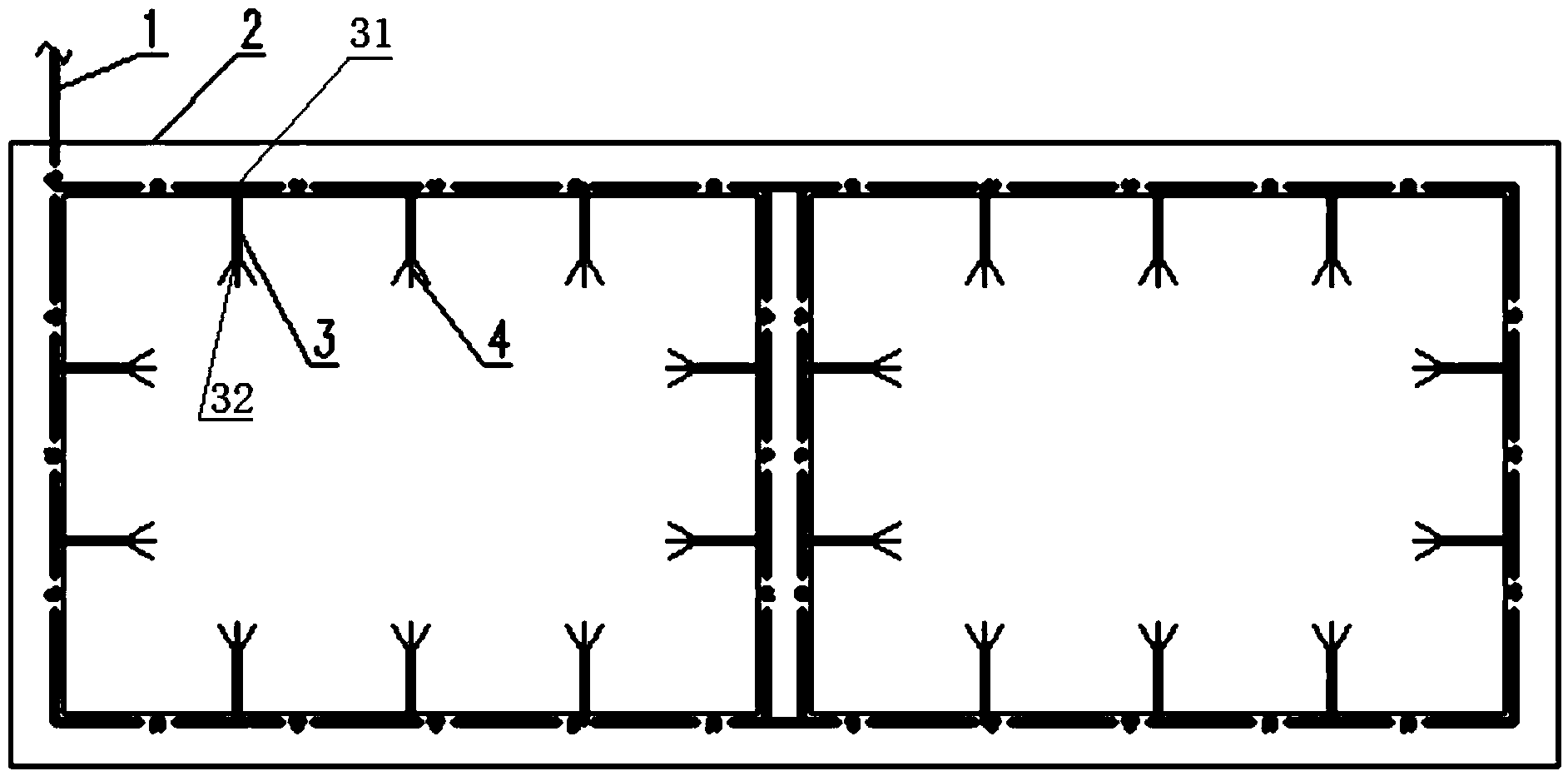

摘要附图
权利要求书
1.一种养殖废水好氧处理过程中的除沫系统，其特征在于：包括用于提供喷洒动力的水泵，装设在好氧池体的外轮廓处且与水泵相连接的喷洒主管，以及间隔设置于所述喷洒主管上的一组喷洒支管;上述喷洒支管包括与喷洒主管相通的连接端，以及朝向好氧池体方向延伸的自由端，在该自由端上还设有喷嘴。
2.如权利要求1所述养殖废水好氧处理过程中的除沫系统，其特征在于：所述水泵为潜污泵或者离心泵。
3.如权利要求1所述养殖废水好氧处理过程中的除沫系统，其特征在于：所述喷洒支管与好氧池液面呈10～20度的角度倾斜布置。
4.如权利要求1至3任一项所述养殖废水好氧处理过程中的除沫系统，其特征在于：所述喷嘴的喷洒面积为2.5～4m2。
5.如权利要求4所述养殖废水好氧处理过程中的除沫系统，其特征在于：所述喷洒支管与喷洒主管垂直布置，喷洒主管与喷洒支管采用PVC材料或者钢制材料制得。
说明书
养殖废水好氧处理过程中的除沫系统
技术领域
本实用新型属于养殖废水处理领域，尤其涉及一种养殖废水好氧处理工艺中消除泡沫的系统。
背景技术
随着养殖产业的发展，以及民众对环境保护的日益重视，对养殖行业产生的动物的粪、尿等排泄物的处理显得尤为重要。养殖废水是一种高COD、高BOD、高氨氮、高SS的废水，可生化性良好，其处理工艺一般都采用生化处理方法，而好氧处理工艺是其必不可少的一环。
养殖废水的特性使得在进行好氧生化处理时会产生了大量的泡沫，这些泡沫质量轻，体积大，经常漫出好氧池池体，严重影响好氧池周边的环境卫生，遇到刮风天气时，泡沫会随风到处飘扬，甚至会带出部分污泥，严重影响污水处理厂区周边的环境。
目前消除好氧池泡沫的主要技术有：生物方法和化学方法两种。生物方法消除泡沫主要是调节好氧池中污水的工艺参数来达到消除泡沫的目的，该工艺操作复杂，参数控制难度较大，周期长，见效慢，对操作人员的专业知识能力要求很高。而化学方法消除泡沫主要是投加化学药剂(如消泡剂等)来达到消除泡沫的目的，该方法运行费用高，劳动强度大，需经常性的进行投加。
鉴于此，如何设计一款新型的除沫系统，以解决现有除沫方式控制难度大、运行费用高、劳动强度大的问题，已成为本领域技术人员亟待解决的问题。
实用新型内容
为克服上述问题，本实用新型提供了一种养殖废水好氧处理过程中的除沫系统，其采用物理方法消除泡沫，即利用喷洒的水流或水珠来打碎浮在水面的气泡来达到消除泡沫的目的。该除沫系统具有投资少、运行费用低、安全可靠、劳动强度低等优点。
本实用新型解决其技术问题所采用的技术方案是：一种养殖废水好氧处理过程中的除沫系统，包括用于提供喷洒动力的水泵，装设在好氧池体的外轮廓处且与水泵相连接的喷洒主管，以及间隔设置于所述喷洒主管上的一组喷洒支管。上述喷洒支管包括与喷洒主管相通的连接端，以及朝向好氧池体方向延伸的自由端，在该自由端上还设有喷嘴。优选的，喷洒支管与喷洒主管垂直布置。采用上述技术方案，根据好氧池的外形，合理的布置管道和喷嘴的空间位置，喷洒去除好氧处理过程中产生的泡沫。
作为本实用新型的进一步改进，上述水泵为潜污泵或者离心泵，进而保证出水具有一定的压力。优选的，喷嘴的出水压力不小于4mH2O，喷洒的水流或水珠能覆盖绝大部分的好氧池表面，进而保证好氧池内产生的泡沫被全部消除。
进一步的，喷洒主管与喷洒支管采用PVC材料或者钢制材料制得。为了对好氧池内的泡沫进行全面覆盖，喷洒支管的单边长度不宜超过5m，若超过5m，还需另外相应增设喷洒支管和喷头。
作为本实用新型的更进一步改进，喷洒支管与好氧池液面呈10～20度的角度倾斜布置。上述喷嘴优选采用不易堵塞的结构，其喷洒面积为2.5～4m2为最佳。
本实用新型的有益效果：本实用新型结构简单、实用，操作方便，提供电源即可长期稳定、连续可靠的运行，效果良好，劳动强度小，不受环境温度等的影响，对养殖行业的废水处理系统中的中小面积的单体好氧池消除泡沫的效果尤为明显。
以下结合附图说明和实施例，对本实用新型进行较为详细的说明。
