申请日2016.01.20
公开(公告)日2016.07.06
IPC分类号C02F9/14
摘要
本实用新型涉及一种集成型多功能污水处理装置，包括一个设于顶部的太阳能发电系统和一个设于底部的污水处理系统，太阳能发电系统与一个检测控制水位装置相连接，检测控制水位装置通过超声波传感器与污水处理系统相连接，以防止问题发生。实用新型有益的效果是：本实用新型利用太阳能电板吸收能源产生电，用以照明、排气以及微动力污水处理，而且连接国家电网，剩余的电可以传输给国家，而且污水处理系统可以处理产生的污水污物，更加绿色环保;并且可以集成在独立的建筑体上如移动厕所，形成一套独立的节能环保系统，一旦将其推广，能带来巨大的经济效益。
权利要求书

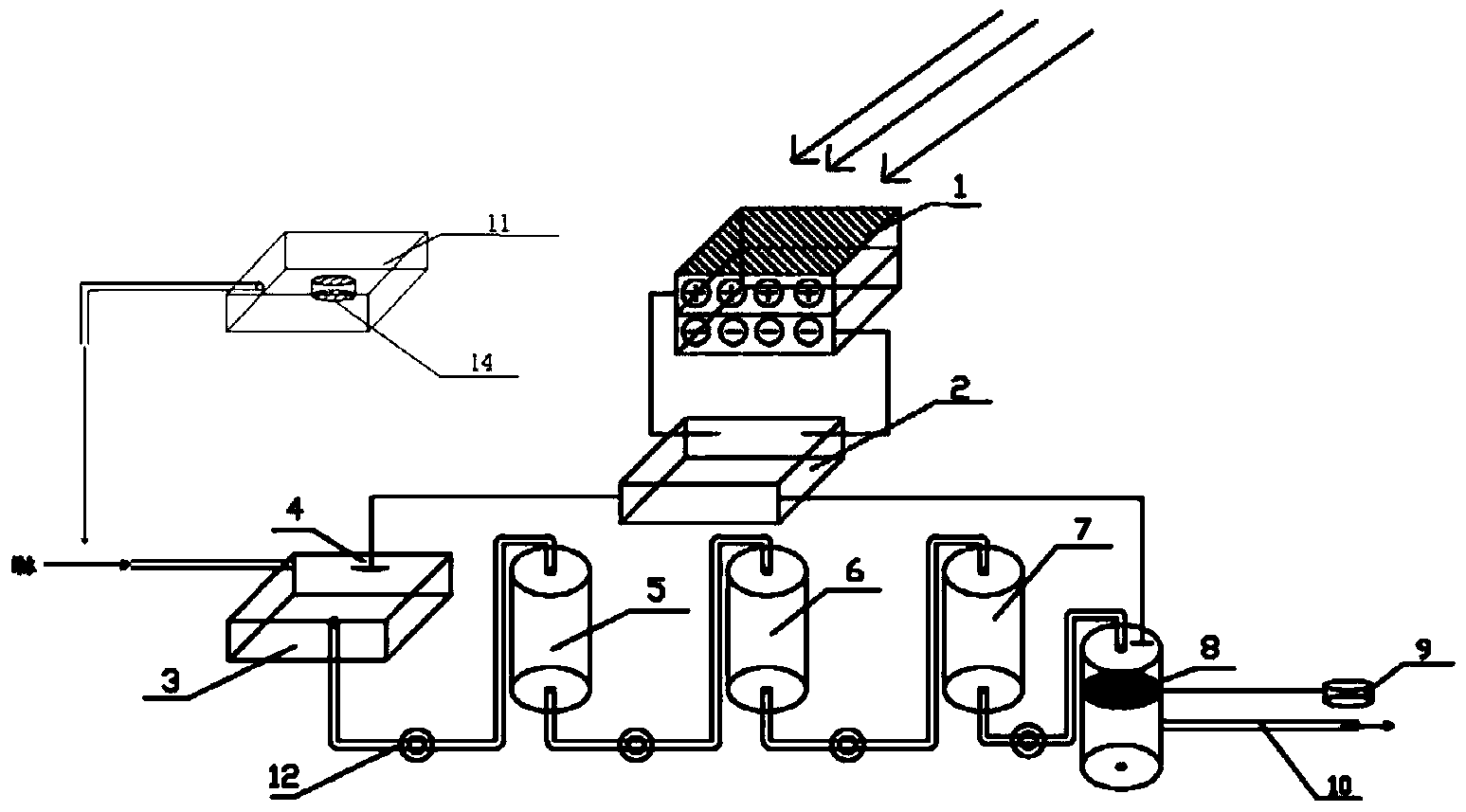

1.一种集成型多功能污水处理装置，其特征是：包括一个设于建筑体顶部作为其电力来源的太阳能发电系统(1)，和一个设于建筑体底部的污水处理系统(13)，太阳能发电系统(1)与一个检测控制水位装置(2)相连接，检测控制水位装置(2)通过超声波传感器(4)与污水处理系统(13)相连接。
2.根据权利要求1所述的集成型多功能污水处理装置，其特征是：所述污水处理系统(13)包括污水进口处(3)，污水进口处(3)依次与A2O好氧处理箱(5)、第一微动力装置(6)、第二微动力装置(7)以及石墨洁水结构箱(8)通过连接导管相连接，石墨洁水结构箱(8)和纯净生活用水的生成收集管(10)相连接，其中污水进口处(3)和石墨洁水结构箱(8)均设有与检测控制水位装置(2)连接的超声波传感器(4)。
3.根据权利要求2所述的集成型多功能污水处理装置，其特征是：所述污水进口处(3)、A2O好氧处理箱(5)、第一微动力装置(6)、第二微动力装置(7)和石墨洁水结构箱(8)之间的连接导管上均设有阀门(12)。
4.根据权利要求2所述的集成型多功能污水处理装置，其特征是：所述污水进口处(3)与雨水收集系统(11)相连接。
5.根据权利要求4所述的集成型多功能污水处理装置，其特征是：所述雨水收集系统(11)中设有雨污分离装置(14)。
6.根据权利要求2所述的集成型多功能污水处理装置，其特征是：所述石墨洁水结构箱(8)配有一个富化装置(9)。
7.根据权利要求1-6任意一条所述的集成型多功能污水处理装置，其特征是：所述太阳能发电系统(1)采用碲化镉薄膜。
说明书
一种集成型多功能污水处理装置
技术领域
本实用新型涉及一种日常生活中的环保装置，尤其是一种集成型多功能污水处理装置。
背景技术
“吃、喝、拉、撒、睡”自古以来就是人类至关重要的生存环节.然而在农村，厕所环境似乎还有些差强人意。虽然近来都在实行新农村改造，但因为农村不比城市集中地区，不可能建立起有效的化粪设施及相关的污水处理系统。粪便在卫生间冲走以后，直接流入沟、渠、堰、河，含有大量细菌及有害物质的粪便无疑会给下游造成直接污染。农村的特色是青山绿水，良好的生态，美好的大自然，理应珍惜保护。因此制作一个三位一体的集成型多功能生活污水处理系统非常必要。
发明内容
本实用新型要解决上述现有技术的缺点，提供一种绿色环保、净化完全、安装方便快捷的集成型多功能污水处理装置，集成型多功能生活污水处理系统可将人类排泄物净化为生活用水，生活用水再到灌溉植被三次使用。
本实用新型解决其技术问题采用的技术方案：这种集成型多功能污水处理装置，包括一个设于顶部的太阳能发电系统和一个设于底部的污水处理系统，太阳能发电系统与一个检测控制水位装置相连接，检测控制水位装置通过超声波传感器与污水处理系统相连接，以防止问题发生。装置具有集成性，采用标准尺寸板材、承重结构和安装材料，便于安装与拆卸，体现其灵活性。
作为优选，所述污水处理系统包括污水进口处，污水进口处依次与A2O好氧处理箱、第一微动力装置、第二微动力装置以及石墨洁水结构箱通过连接导管相连接，石墨洁水结构箱和纯净生活用水的生成收集管相连接，其中污水进口处和石墨洁水结构箱均设有与检测控制水位装置连接的超声波传感器。
作为优选，所述污水进口处、A2O好氧处理箱、第一微动力装置、第二微动力装置和石墨洁水结构箱之间的连接导管上均设有阀门，在问题发生时能及时关闭，便于处理。
作为优选，所述污水进口处与雨水收集系统相连接，收集雨水，有效起到节水作用。
作为优选，所述雨水收集系统中设有雨污分离装置。
作为优选，所述石墨洁水结构箱配有一个富化装置，可以将腐败植物等发酵，生成化肥，完成残渣的收集。
作为优选，所述太阳能发电系统采用碲化镉薄膜。
以上技术方案中，太阳能发电系统：创新采用碲化镉薄膜,用以给照明、排气、微动力处理系统提供能源;雨水收集系统：通过水槽等建筑简单雨水收集构造配合雨水收集装置，尽可能收集占地面积降雨产生的雨量，通过袋式过滤器将雨水初步过滤，用于冲洗与打扫用，在污染物过多且提供溶解混合的溶剂过少时可以提供水源，降低污水处理难度;污水处理系统：使用A20处理原理和微动力污水处理，绿色环保的处理污水和污染物;集成型构造：集成型多功能污水处理装置占地面积小，使用面积为5平方米左右，大大节约了土地面积，迎合了当前土地紧张的局势。且有固定模板，厕所由特定模板组合而成。处理装置经过集合并安置在建筑空间顶部或地板下，提供充足的活动空间。模板为钢和玻璃组合或铝合金和玻璃组合。可随意拆装、任意拼合。改造成本低，方便快捷节能。
实用新型有益的效果是：本实用新型利用太阳能电板吸收能源产生电，用以照明、排气以及微动力污水处理，而且连接国家电网，剩余的电可以传输给国家，而且污水处理系统可以处理产生的污水污物，更加绿色环保;并且可以集成在独立的建筑体上如移动厕所，形成一套独立的节能环保系统，一旦将其推广，能带来巨大的经济效益。
