申请日2016.01.20
公开(公告)日2016.07.06
IPC分类号C02F3/02; C02F103/28
摘要
本实用新型公开了一种造纸废水用曝气池，包括曝气池体，曝气池体的底部设置有向上延伸的安装部，安装部上设置有曝气装置，曝气装置包括设置于安装部顶端的进气部，设置于进气部上的控制件，设置于进气部底端的连接管以及设置于连接管的另一端的气泵，进气部上设置有通气部。在曝气池体的底部设置了向上延伸的安装部，将曝气装置安装于安装部内部的顶端，保护其不受造纸废水中各化学成分对其影响，增加其使用寿命，降低处理成本。且曝气装置通过气泵将空气压缩，沿着连接管向进气部运送，并通过通气部向曝气池内的造纸废水排出。运行过程中增加了气泡的运动过程，当气泡破裂后，其中的氧气会溶于水中，满足了曝气池中微生物对氧气的需求。
权利要求书

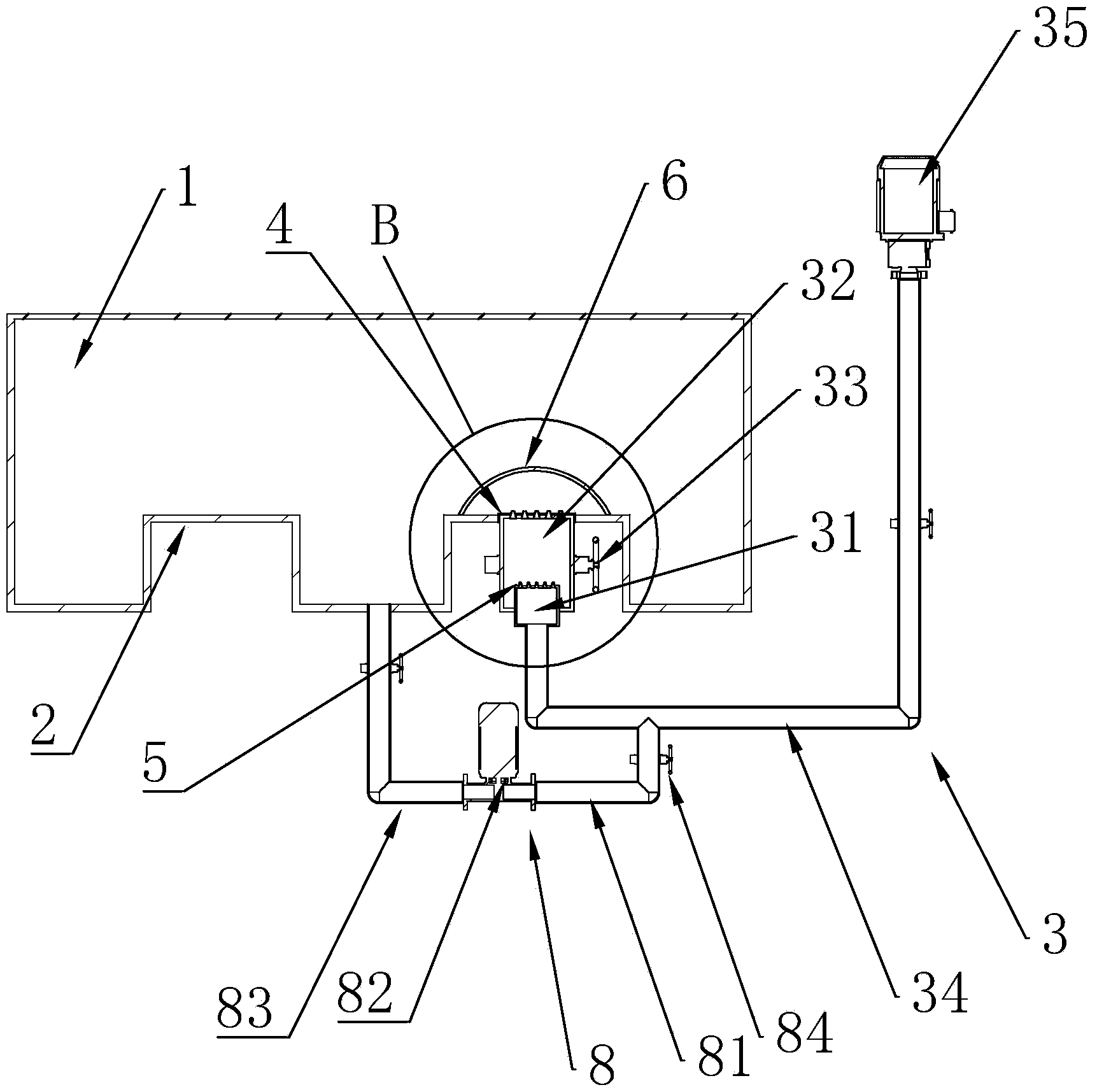

1.一种造纸废水用曝气池，包括曝气池体(1)，其特征是，所述曝气池体(1)的底部设置有向上延伸的安装部(2)，所述安装部(2)上设置有曝气装置(3)，所述曝气装置(3)包括设置于安装部(2)顶端的进气部，设置于进气部上的控制件，设置于进气部底端的连接管(34)以及设置于连接管(34)的另一端的气泵(35)，所述进气部上设置有通气部。
2.根据权利要求1所述的一种造纸废水用曝气池，其特征是，所述进气部包括设置于连接管(34)上的进气管(31)以及套设于连接管(34)外部的扩充管(32)，所述控制件设置于扩充管(32)与连接管(34)之间，所述控制件优选为单向阀(33)。
3.根据权利要求1所述的一种造纸废水用曝气池，其特征是，所述通气部包括设置于进气管(31)和扩充管(32)上的若干个向外突出的通气孔(5)，所述通气孔(5)沿与进气部连接的一端向外逐渐减小。
4.根据权利要求2所述的一种造纸废水用曝气池，其特征是，所述扩充管(32)顶端设置有遮盖部，所述遮盖部为表面积大于扩充管(32)顶端的弧形板(6)，所述弧形板(6)与扩充管(32)上的通气孔(5)顶端设置有间隙。
5.根据权利要求2所述的一种造纸废水用曝气池，其特征是，所述扩充管(32)的管口超出安装部(2)的顶端，所述扩充管(32)的顶端设置有若干块导向板(7)。
6.根据权利要求1所述的一种造纸废水用曝气池，其特征是，所述连接管(34)上设置有回流部(8)，所述回流部(8)包括设置于连接管(34)上的引流管(81)，设置于引流管(81)上的回流泵(82)以及连接回流泵(82)与曝气池的回流管(83)，所述引流管(81)上设置有引流阀(84)。
7.根据权利要求2所述的一种造纸废水用曝气池，其特征是，所述扩充管(32)与安装部(2)连接处设置有防水密封圈(4)。
8.根据权利要求1所述的一种造纸废水用曝气池，其特征是，所述气泵(35)设置于高于曝气池顶部的位置。
9.根据权利要求1所述的一种造纸废水用曝气池，其特征是，所述气泵(35)上设置有加热装置(9)。
说明书
一种造纸废水用曝气池
技术领域
本实用新型涉及造纸废水处理设备领域，更具体地说，它涉及一种造纸废水用曝气池。
背景技术
随着我国经济的不断发展，工业化进度也在逐渐推进，因此，工业废气、工业废水等废弃物的排量也在随之增加。按工业废水中所含主要污染物的化学性质分类可分为：含无机污染物为主的无机废水、含有机污染物为主的有机废水、兼含有机物和无机物的混合废水、重金属废水、含放射性物质的废水和仅受热污染的冷却水。但由于对污染物的治理力度不够，造成了大量环境污染。国家提倡污水处理后循环再利用，但由于工业废水的主要特点是排放量大、污染严重以及污染物组成复杂，不同种类的工业废水，其水质差异大，需经过不同步骤进行污水处理，才能去除废水中的杂物、染料以及重金属离子等，使废水得到净化。而造纸废水占工业废水较大比例，由于其排量大、成分复杂且含有大量造纸原料以及化学药品，耗氧严重，导致造纸废水成为严重污染环境的因素之一。
通常，处理造纸废水的方法包括A2/O法、批序式活性污泥法、膜生物反应器法等。其中,常采用曝气装置对反应器中的微生物供氧，从而高效保持了反应器中的生物量。
授权公告号为CN204369645U、申请公布日为2015年6月3日的中国专利公开了一种新型可提升式曝气器，包括输气主管、输气支管、承接管、转接头和曝气管，所述输气支管连接输气主管，输气支管和承接管的连接处设有快速接头，承接管与转接头连接，转接头设有若干个连接端口，连接端口连接曝气管;所述曝气管包括支撑架、管接头和橡胶膜片，支撑架两端连接管接头，管接头上设有出气孔和扩粗部，橡胶膜片套住支撑架和管接头，并通过不锈钢喉箍固定在管接头的扩粗部上，橡胶膜片上均匀分布有微孔。
然而，对比文件中的曝气器在使用过程中，整体浸没于废水中，废水中各种化学成分对其具有侵蚀作用，导致其易受损坏，从而需要经常更换，提高了处理成本。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种造纸废水用曝气池，其曝气装置不易被池内化学物品侵蚀损坏。
为实现上述目的，本实用新型提供了如下技术方案：
一种造纸废水用曝气池，包括曝气池体，所述曝气池体的底部设置有向上延伸的安装部，所述安装部上设置有曝气装置，所述曝气装置包括设置于安装部顶端的进气部，设置于进气部上的控制件，设置于进气部底端的连接管以及设置于连接管的另一端的气泵，所述进气部上设置有通气部。
通过上述技术方案，在曝气池体的底部设置了若干个向上延伸的安装部，而将曝气装置安装于安装部内部的顶端，保护曝气装置不受造纸废水中各化学成分对其影响，增加曝气装置的使用寿命，降低处理成本。且曝气装置通过气泵运行，气泵将空气压缩，沿着连接管向进气部运送，并通过通气部向曝气池内的造纸废水排出。由于曝气装置设置于曝气池体底部，排出的气泡向上运动，增加了气泡的运动过程，当气泡破裂后，其中的氧气会溶于水中，满足了曝气池中微生物对氧气的需求。
本实用新型进一步设置为：所述进气部包括设置于连接管上的进气管以及套设于连接管外部的扩充管，所述控制件设置于扩充管与连接管之间，所述控制件优选为单向阀。
通过上述技术方案，运行曝气装置时，先将气泵打开一段时间，保证连接管内的气压大于曝气池中的水压时，将单向阀打开，让气泵中的气体通入进气管，扩充管对进入进气管但未进入曝气池中的空气提供缓冲力，避免了打开单向阀时由于进气管内气压不够大而出现造纸废水大量进入进气管的现象。另一方面，由于扩充管与进气管上均设置有通气部，而扩充管的管道直径大于进气管的管道直径，从而扩充管顶端端面大于进水管顶端端面，增加通气的途径，使气体能更快速排入造纸废水中。
本实用新型进一步设置为：所述通气部包括设置于进气管和扩充管上的若干个向外突出的通气孔，所述通气孔沿与进气部连接的一端向外逐渐减小。
通过上述技术方案，通气孔沿与进气部连接的一端向外逐渐减小，被压缩的气体易沿着从大到小的通气孔向外排出，由于通气孔最先与废水接触的那端出口较小，池底的造纸废水不易从外部沿着通气孔向扩充部流入，保护了曝气装置内部不被造纸废水中各成分侵蚀。
本实用新型进一步设置为：所述扩充管顶端设置有遮盖部，所述遮盖部为表面积大于扩充管顶端的弧形板，所述弧形板与扩充管上的通气孔顶端设置有间隙。
通过上述技术方案，弧形板与通气孔顶端具有间隙，使气体向造纸废水中排放时不受影响;而弧形板的表面积大于扩充管顶端的表面积，可阻挡造纸废水中固体杂质，避免通气孔受到其阻塞，且弧形板迫使排出的气体沿其边缘运动，从而增大了排出以及作用的范围。
本实用新型进一步设置为：所述扩充管的管口超出安装部的顶端，所述扩充管的顶端设置有若干块导向板。
通过上述技术方案，扩充管的管口超出安装部的顶端，便于气体向曝气池中的造纸废水排出，且在扩充管顶端设置了导向板，使排出的气体沿着导向板的方向运动，增大了气体与造纸废水的作用范围。
本实用新型进一步设置为：所述连接管上设置有回流部，所述回流部包括设置于连接管上的引流管，设置于引流管上的回流泵以及连接回流泵与曝气池的回流管，所述引流管上设置有引流阀。
通过上述技术方案，使用曝气装置的过程中，由于造纸废水的压力，会有水进入扩充管并进入进气管，且沿着进气管进入连接管，为保护曝气装置不受废水侵蚀，则需将流入连接管内的废水排出。将单向阀以及连接管上的进气阀关闭，打开引流阀和回流泵，使连接管内的造纸废水通过回流泵和引流管流向回流管，最终进入曝气池内，保护了曝气装置的同时，造纸废水不污染环境，进入曝气池内重新进行净化。
本实用新型进一步设置为：所述扩充管与安装部连接处设置有防水密封圈。
通过上述技术方案，防水密封圈将扩充管与安装部之间的空隙填满，防止曝气池内的造纸废水从空隙中流入曝气装置中侵蚀曝气装置，且延长了使用寿命。
本实用新型进一步设置为：所述气泵设置于高于曝气池顶部的位置。
通过上述技术方案，曝气池在使用时，其中的废水含量不一致，但不会超出曝气池顶端。因此，为避免由于液差的原因出现倒吸现象，将气泵设置于高出气池顶部的位置。
本实用新型进一步设置为：所述气泵上设置有加热装置。
通过上述技术方案，当有废水渗漏进入曝气装置时，打开加热装置，热的气体沿着进气管向曝气池内排入，进而将其中的水分蒸发，减少废水对曝气装置的侵蚀。
本实用新型的优点可归纳为：
曝气装置安装于曝气池体的底部的安装部内部的顶端，保护曝气装置不受造纸废水中各化学成分对其影响，增加曝气装置的使用寿命，降低处理成本。防水密封圈将扩充管与安装部之间的空隙填满，防止曝气池内的造纸废水从空隙中流入曝气装置中侵蚀曝气装置。曝气装置运行过程中，扩充管对进入进气管但未进入曝气池中的空气提供缓冲力，避免了打开单向阀时由于进气管内气压不够大而出现造纸废水大量进入进气管的现象。扩充管与进气管上均设置有通气部，且扩充管顶端端面大于进水管顶端端面，增加通气的途径，使气体能更快速排入造纸废水。弧形板或导向板使排出的气体沿其方向运动，增大了气体与造纸废水的作用范围。曝气装置设置于曝气池体底部，排出的气泡向上运动，增加了气泡的运动过程，满足了曝气池中微生物对氧气的需求。
通气孔沿与进气部连接的一端向外逐渐减小，使被压缩的气体易沿着通气孔向外排出，使池底的造纸废水不易从外部沿着通气孔向扩充部流入，保护了曝气装置内部不被造纸废水中各成分侵蚀。
使用曝气装置的过程中，由于造纸废水的压力，会有水进入扩充管并进入进气管，且沿着进气管进入连接管，为保护曝气装置不受废水侵蚀，则需将流入连接管内的废水排出。将单向阀以及连接管上的进气阀关闭，打开引流阀和回流泵，使连接管内的造纸废水通过回流泵和引流管流向回流管，最终进入曝气池内，保护了曝气装置的同时，造纸废水不污染环境，进入曝气池内重新进行净化。
曝气池在使用时，其中的废水含量不一致，但不会超出曝气池顶端。因此，为避免由于液差的原因出现倒吸现象，将气泵设置于高出气池顶部的位置。当有废水渗漏进入曝气装置时，打开加热装置，热的气体沿着进气管向曝气池内排入，进而将其中的水分蒸发，减少废水对曝气装置的侵蚀。
