申请日2016.01.20
公开(公告)日2016.08.24
IPC分类号C02F3/02
摘要
本实用新型公开了一种用于印染废水处理的接触氧化池，包括池体、填料和曝气装置，所述池体上设置有进水口和出水口，还包括：池体上方的密封盖;废水水面上方的池体或者密封盖上的通气孔;用于控制曝气管气体流入量和通气孔气体流出量相同的控流装置;用于增加废水水面压强的加压装置;用于检测压强的检测机构，并发出检测信号;以及响应于检测信号，并控制加压装置启闭的控制机构。通过气泵将空气通入密闭的池体内，实现废水水面压强增大的目的，从而增加废水中的溶氧量，提供给好氧微生物更多的氧气，使得更多好氧微生物进行新陈代谢，提高废水处理的效率;并通过压力传感器和压力调节装置控制气泵上电机的转动从而控制池体内部压力的强度。
权利要求书

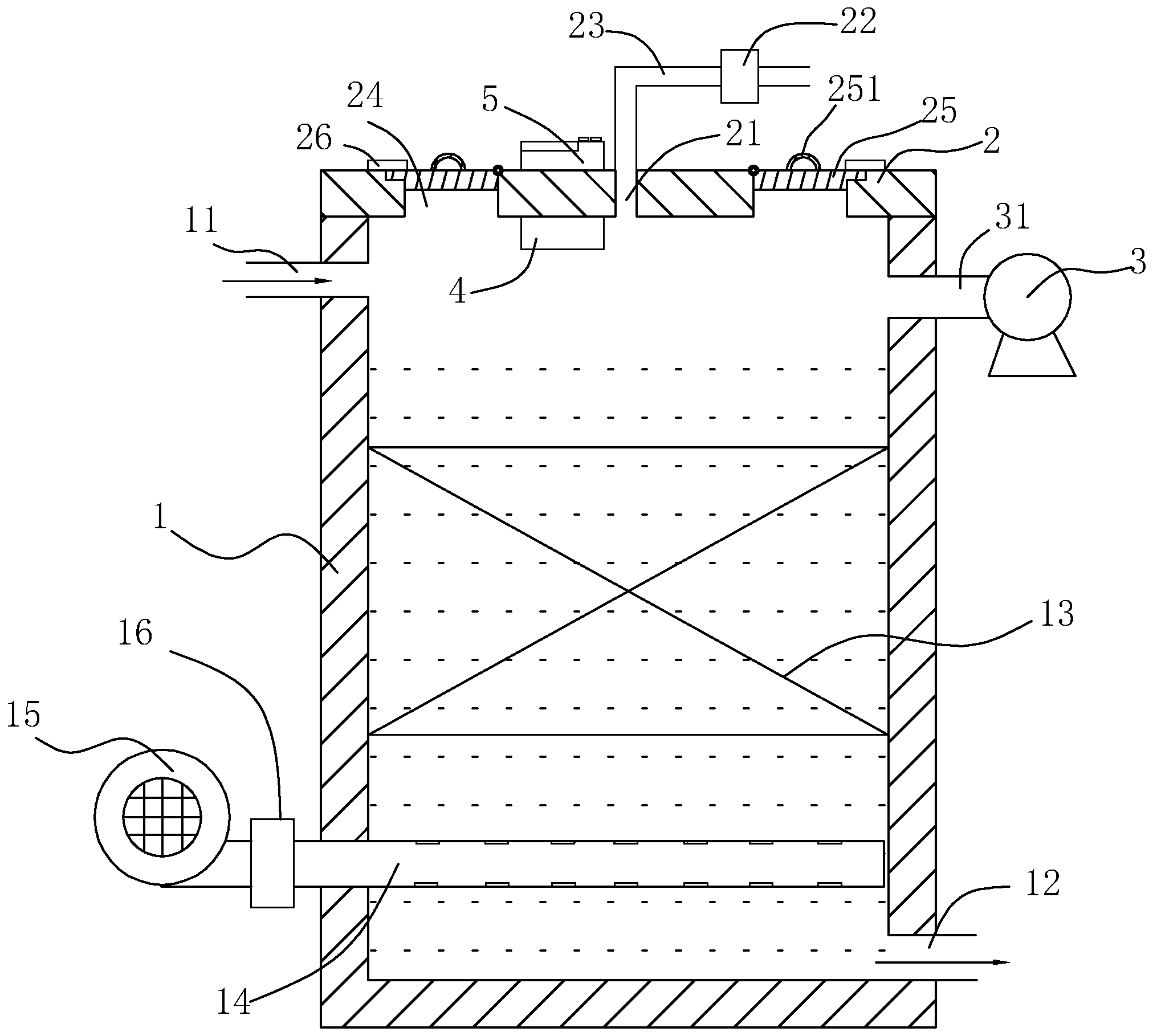

1.一种用于印染废水处理的接触氧化池，包括池体(1)、填料(13)和曝气装置，所述池体(1)上设置有进水口(11)和出水口(12)，所述填料(13)放置于池体(1)的中间，所述曝气装置包括设置于填料(13)与池底之间的曝气管(14)和设置于池体(1)外的与曝气管(14)连通的鼓风机(15)，其特征在于，还包括：
设置于池体(1)上方的密封盖(2);
设置于废水水面上方的池体(1)或者密封盖(2)上的通气孔(21);
用于控制曝气管(14)气体流入量和通气孔(21)气体流出量相同的控流装置;
用于增加废水水面压强的加压装置;
用于检测压强的检测机构，并发出检测信号;
以及响应于检测信号，并控制加压装置启闭的控制机构。
2.根据权利要求1所述的用于印染废水处理的接触氧化池，其特征在于，述控流装置包括设置于鼓风机(15)和曝气管(14)之间的第一节流阀(16)，以及控制通气孔(21)气体流出量的第二节流阀(22)，所述第二节流阀(22)通过通气管(31)道(23)与通气孔(21)连通。
3.根据权利要求1所述的用于印染废水处理的接触氧化池，其特征在于，述加压装置包括气泵(3)，以及连通气泵(3)和密封盖(2)或者连通气泵(3)和废水水面上方的池体(1)侧壁的通气管(31)。
4.根据权利要求1所述的用于印染废水处理的接触氧化池，其特征在于，述检测机构包括设置于池体(1)内部的用于检测池体(1)内部压力的压力传感器(4)。
5.根据权利要求4所述的用于印染废水处理的接触氧化池，其特征在于，所述控制机构包括：
分压电路，提供一个基准信号;
比较器，输入端为检测信号和基准信号，输出端输出控制加压装置工作的控制信号。
6.根据权利要求5所述的用于印染废水处理的接触氧化池，其特征在于，所述控制机构包括：所述密封盖(2)外侧设置有压力调节装置(5)，用于设定基准信号。
7.根据权利要求1所述的用于印染废水处理的接触氧化池，其特征在于，述密封盖(2)上设置有若干个开口(24)，每个开口(24)上均设置有密封门(25)，并设置有将密封门(25)锁定在开口(24)内的锁定机构。
8.根据权利要求7所述的用于印染废水处理的接触氧化池，其特征在于，述密封门(25)与密封盖(2)铰接。
9.根据权利要求8所述的用于印染废水处理的接触氧化池，其特征在于，述锁定机构包括设置于靠近密封门(25)活动侧的卡块(26)，所述卡块(26)的一端与密封盖(2)铰接，另一端转动后与密封门(25)上表面接触。
10.根据权利要求7所述的用于印染废水处理的接触氧化池，其特征在于，述密封门(25)朝上设置有把手(251)。
说明书
一种用于印染废水处理的接触氧化池
技术领域
本实用新型涉及一种废水吹离设备，更具体地说，它涉及一种用于印染废水处理的接触氧化池。
背景技术
纺织工业发展主要阻碍之一是环保节能(低碳)问题,环保的主要问题是废水，而约80%纺织废水来自于印染行业，印染废水的综合治理是一个迫切需要解决的问题。
目前印染废水处理已形成一套典型的处理流程，可归纳为三级处理：一级处理为印染废水的预处理，主要是去除印染废水中的较大纤维和颗粒物;二级处理能够去除印染废水中的大部分污染物，其中典型的处理工艺有物化法、生物法、厌氧生物处理和好氧生物处理;三级处理为高级处理，主要处理对象是难生物降解的有机物微生物及其他溶解物质。
印染废水处理的二级处理的好氧生物处理，将之前处理过的废水通入好氧池中，并用鼓风曝气装置向好氧池中的废水鼓入空气，废水中附着在填料上的好氧微生物吸附废水中的有机物，利用自身的酶将有机物分解为小分子有机物、无机物，从而较好地将废水中的污染物进行降解去除。这样一来，好氧池的废水中必须保证有足够的溶解氧供微生物进行新陈代谢，而一定温度下的水溶氧量是一定的，尽管一直往废水中通入空气，但是废水中的氧含量达到饱和状态，而填料上的好氧微生物需要的氧气可能远远不够，于是好氧微生物处理废水的效率被限制，降低了处理废水的效率。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种能够增加废气中溶解氧含量的用于印染废水处理的接触氧化池。
为实现上述目的，本实用新型提供了如下技术方案：
一种用于印染废水处理的接触氧化池，包括池体、填料和曝气装置，所述池体上设置有进水口和出水口，所述填料放置于池体的中间，所述曝气装置包括设置于填料与池底之间的曝气管和设置于池体外的与曝气管连通的鼓风机，还包括：
设置于池体上方的密封盖;
设置于废水水面上方的池体或者密封盖上的通气孔;
用于控制曝气管气体流入量和通气孔气体流出量相同的控流装置;
用于增加废水水面压强的加压装置;
用于检测压强的检测机构，并发出检测信号;
以及响应于检测信号，并控制加压装置启闭的控制机构。
通过采用上述技术方案，将密封盖盖在池体上方时，废水水面上方形成一个密闭的空间，当整个设备开始工作时，曝气管往池体中通入空气，并且全部可以往通气孔流出，所以增加废水水面的压强全部由加压装置完成，检测机构检测池体内的压强，发出一个检测信号，控制机构接收这个检测信号，做出判断后控制加压装置启闭。
进一步的，所述控流装置包括设置于鼓风机和曝气管之间的第一节流阀，以及控制通气孔气体流出量的第二节流阀，所述第二节流阀通过通气管道与通气孔连通。
通过采用上述技术方案，第一节流阀和第二节流阀的流量可控，将这两个的节流阀的流量调节一致，保证曝气管通入池体内的空气往全部往通气孔排出。
进一步的，所述加压装置包括气泵，以及连通气泵和密封盖或者连通气泵和废水水面上方的池体侧壁的通气管。
通过采用上述技术方案，直接利用气泵从密封盖或废水水面上方的池体上通入空气至池体内，方便增加压强。
进一步的，所述检测机构包括设置于池体内部的用于检测池体内部压力的压力传感器。
通过采用上述技术方案，检测池体内的压力强度，将压力信号转变为电信号。
进一步的，所述控制机构包括：
分压电路，提供一个基准信号;
比较器，输入端为检测信号和基准信号，输出端输出控制加压装置工作的控制信号。
通过采用上述技术方案，将检测信号与基准信号进行比较，当检测信号的强度大于或等于基准信号的强度时，比较器输出端输出控制电机停止转动的信号，否则，输出控制电机转动的信号。
进一步的，所述控制机构包括：所述密封盖外侧设置有压力调节装置，用于设定基准信号。
通过采用上述技术方案，方便操作人员控制基准信号，以控制池体内的压强大小。
进一步的，所述密封盖上设置有若干个开口，每个开口上均设置有密封门，并设置有将密封门锁定在开口内的锁定机构。
通过采用上述技术方案，方便后期将好氧池内的气体快速排出，并且在锁定机构的作用下，池体内压强较高时不会将密封门打开。
进一步的，所述密封门与密封盖铰接。
通过采用上述技术方案，一来方便工作人员操作，二来密封门直接连在密封盖上，不会丢失。
进一步的，所述锁定机构包括设置于靠近密封门活动侧的卡块，所述卡块的一端与密封盖铰接，另一端转动后与密封门上表面接触。
通过采用上述技术方案，通过旋转卡块将密封门锁定在开口内，池体内压强较高时不会将密封门打开。
进一步的，所述密封门朝上设置有把手。
通过采用上述技术方案，方便工作人员关闭或开启密封门。
与现有技术相比，本实用新型的优点是：通过气泵将空气通入密闭的池体内，实现废水水面压强增大的目的，从而增加废水中的溶氧量，提供给好氧微生物更多的氧气，使得更多好氧微生物进行新陈代谢，提高废水处理的效率;并通过压力传感器和压力调节装置控制气泵上电机的转动从而控制池体内部压力的强度。
