申请日2016.01.20
公开(公告)日2016.08.17
IPC分类号C02F3/28
摘要

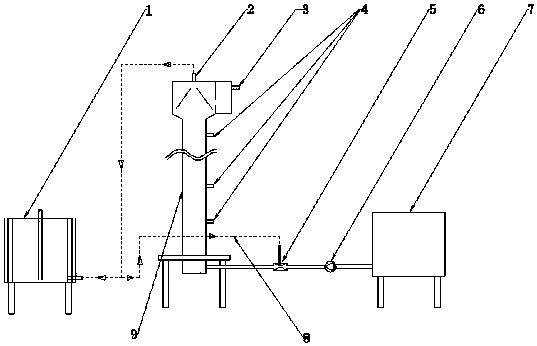

本实用新型公开了一种新型膨胀颗粒污泥床厌氧反应器，其包括厌氧反应器主体(9)、水泵(6)、文丘里管(5)、沼气循环管路(8)、进料池(7)、出料口(3)、出气口(2)、气柜(1)、取样孔(4)，本实用新型的一种新型膨胀颗粒污泥床厌氧反应器利用水泵(6)吸取污水，通过文丘里管(5)使污水和沼气混合之后射流进入到厌氧反应器主体(9)，同时实现了气体和液体的均匀分布，并且通过控制外循环管路(8)可以控制循环的沼气量，同时控制反应器内的颗粒污泥的膨胀程度。
权利要求书
1.一种新型膨胀颗粒污泥床厌氧反应器，其包括厌氧反应器主体(9)、水泵(6)、文丘里管(5)、沼气循环管路(8)、进料池(7)、出料口(3)、出气口(2)、气柜(1)、取样孔(4)，其特征在于：进料池(7)与厌氧反应器主体(9)之间依次串联水泵(6)和文丘里管(5)，文丘里管(5)与沼气循环管路(8)连接，沼气循环管路(8)连接出气口(2)和气柜(1)。
2.根据权利要求1所述的一种新型膨胀颗粒污泥床厌氧反应器，其特征在于：文丘里管(5)与厌氧反应器主体(9)的底部相连接。
说明书
一种新型膨胀颗粒污泥床厌氧反应器
技术领域
本实用新型是一种新型膨胀颗粒污泥床厌氧反应器。
背景技术
厌氧反应器既有传统的反应器又有现代高效反应器，厌氧工艺经百余年的发展已从最初的第一代的厌氧消化池发展到第二代的厌氧滤器(AF)、厌氧流化床反应器(AFB)、上流式厌氧污泥床(UASB)以及第三代的膨胀颗粒污泥床反应器(EGSB和IC)的多种反应器形式。传统的膨胀颗粒污泥床主要是利用出水循环和发酵产生沼气的上升流速来使颗粒污泥膨胀起来，改善了废水中有机物与微生物之间的接触，强化了传质效果，提高了反应器的生化反应速度，从而大大提高了反应器的处理效能。但在启动初期由于系统COD容积负荷较低，产气量较小，运行一段时间后，污泥床易发生压实，而导致沟流甚至活塞流现象，使得进水分布不均匀，易在反应区内产生死角，在处理中、低浓度废水时也会出现上述现象。这样会造成污水中有机污染物与反应器内厌氧污泥的传质效率降低，使得部分厌氧微生物繁殖代谢速度缓慢，反应器容积得不到有效利用，从而降低了处理效率。
发明内容
本实用新型主要针对上述问题，提供了一种新型膨胀颗粒污泥床厌氧反应器，主要是利用沼气循环进入到反应器来膨胀颗粒污泥。
为实现上述目的，本实用新型采取下述技术方案：
一种新型膨胀颗粒污泥床厌氧反应器，其包括厌氧反应器主体(9)、水泵(6)、文丘里管(5)、沼气循环管路(8)、进料池(7)、出料口(3)、出气口(2)、气柜(1)、取样孔(4)，进料池(7)与厌氧反应器主体(9)之间依次串联水泵(6)和文丘里管(5)，文丘里管(5)与沼气循环管路(8)连接，沼气循环管路(8)连接出气口(2)和气柜(1)。
所述的一种新型膨胀颗粒污泥床厌氧反应器进一步是文丘里管(5)与厌氧反应器主体(9)的底部相连接。
本实用新型产生的有益效果有：在污水通过文丘里管时额外的吸取了沼气使颗粒污泥膨胀起来，节省了出水回流的能耗，减小了反应器的水力负荷，而且可以根据进气量有效的控制颗粒污泥的膨胀程度。本实用新型不但适用于EGSB反应器，同时也适用于IC、UASB反应器。
