申请日2015.12.17
公开(公告)日2016.03.30
IPC分类号C02F11/00; C02F11/04; C02F11/12
摘要
本发明公开了一种污泥高频振动破解浓缩系统，包括：调理池、振动装置、离心脱水机、螺旋输送机及调理剂加药装置;其特征在于：所述调理池位于振动装置上方，调理池内设置有搅拌机;所述振动装置位于离心脱水机的上方，振动装置的一侧设置有激振电机;所述离心脱水机内设置有滤筒，离心脱水机底部设置有排泥斗。调理池位于振动装置上方，调理池内污泥调理后自流进入振动装置内，不用进行二次提升。污泥通过高频振动破解后进入离心脱水机进行浓缩脱水。本系统集成了化学调理、高频振动破解，通过对污泥内的微生物进行破解，加快污泥有机物释放，破解的污泥易于脱水，脱水机能耗降低，本系统采用塔式结构，节约占地。

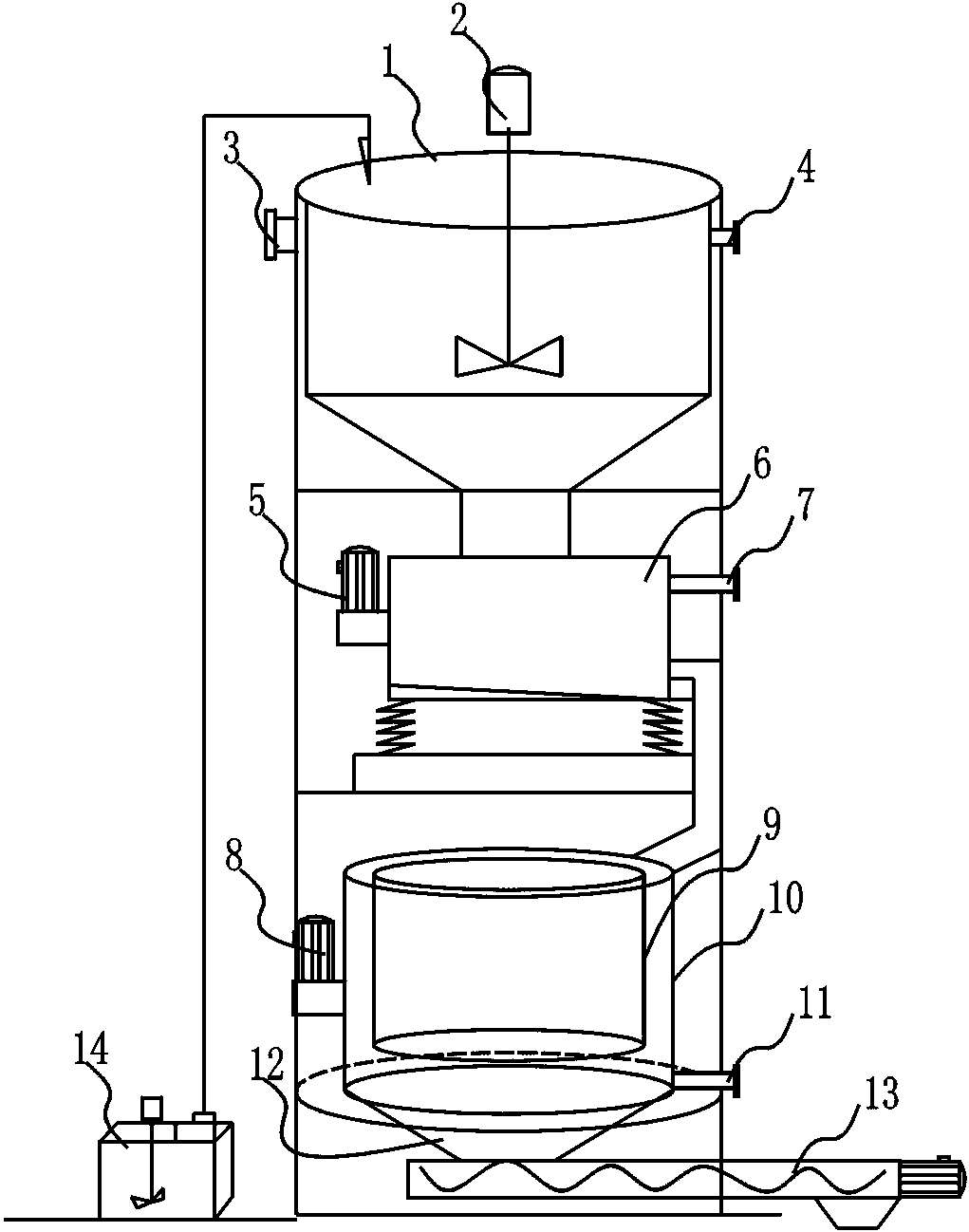

摘要附图
权利要求书
1.一种污泥高频振动破解浓缩系统，包括：调理池(1)、振动装置(6)、离心脱水机(10)、螺旋输送机(13)及调理剂加药装置(14);其特征在于：所述调理池(1)位于振动装置(6)上方，调理池(1)内设置有搅拌机(2);所述振动装置(6)位于离心脱水机(10)的上方，振动装置(6)的一侧设置有激振电机(5);所述离心脱水机(10)内设置有滤筒(9)，离心脱水机(10)底部设置有排泥斗(12)。
2.根据权利要求1所述的一种污泥高频振动破解浓缩系统，其特征在于：所述调理池(1)的侧壁上方设置有进泥口(3)，并在另一侧设置有溢流口(4)。
3.根据权利要求1所述的一种污泥高频振动破解浓缩系统，其特征在于：所述螺旋输送机(13)设置在离心脱水机(10)的排泥斗(12)下方。
4.根据权利要求1所述的一种污泥高频振动破解浓缩系统，其特征在于：所述调理剂加药装置(14)通过管道与调理池(1)的加药口连接。
说明书
一种污泥高频振动破解浓缩系统
技术领域
本发明涉及一种污泥高频振动破解浓缩系统，属于污泥处置技术领域。
背景技术
随着城市工业废水与生活污水的排放量日益增多，城市污水处理率也逐年提高，城市污水处理厂的污泥产量也急剧增加，污水处理厂要排放大量的剩余污泥，数量巨大的污泥需要做进一步处理，如果污泥得不到合理处理，将造成二次污染。据统计，污水污泥的处理处置费用较高，在污水处理厂的全部建设费用中，用于处理污泥的费用约占五分之一至一半左右。污水污泥的成分很复杂，除含有大量的水分外，还含大量有用资源。目前对于城市污泥处理方法有多种，一般有填埋、焚烧和综合利用，但在资源化利用之前，需对污泥进行预处理，进行破解调理等，包括浓缩、脱水、干燥。污水处理厂的污泥重力浓缩池内污泥通过自然沉降重力浓缩后，去除污泥中的自由水，污泥需要进行减量处置，污泥内含有微生物，厌氧消化时间是一个漫长的过程，水解酸化速度很慢，因此污泥需要进行破解和浓缩处理，加快污泥有机物释放。
发明内容
本发明的目的在于提供一种污泥高频振动破解浓缩系统，本系统集成了化学调理、高频振动破解，通过对污泥内的微生物进行破解，加快污泥有机物释放，破解的污泥易于脱水，脱水机能耗降低，本系统采用塔式结构，节约占地。
本发明的目的通过下述技术方案实现：一种污泥高频振动破解浓缩系统包括：调理池、振动装置、离心脱水机、螺旋输送机及调理剂加药装置;其特征在于：所述调理池位于振动装置上方，调理池内设置有搅拌机;所述振动装置位于离心脱水机的上方，振动装置的一侧设置有激振电机;所述离心脱水机内设置有滤筒，离心脱水机底部设置有排泥斗。调理池位于振动装置上方，调理池内污泥调理后自流进入振动装置内，不用进行二次提升。污泥通过高频振动破解后进入离心脱水机进行浓缩脱水。
所述调理池的侧壁上方设置有进泥口，并在另一侧设置有溢流口。调理池内污泥从进泥口加入，溢流口可以溢流出一部清液，减轻脱水负荷。
所述螺旋输送机设置在离心脱水机的排泥斗下方。螺旋输送机用于将污泥输送到堆放处。
所述调理剂加药装置通过管道与调理池的加药口连接。调理剂加药装置对化学调理剂进行溶解和定量投加到调理池内。
本发明工作原理：污水处理厂的污泥重力浓缩池内污泥通过自然沉降重力浓缩后，去除污泥中的自由水，污泥需要进行减量处置，污泥内含有微生物，厌氧消化时间是一个漫长的过程，水解酸化速度很慢，因此污泥需要进行破解处理，化学调理酸化、氧化、混凝过程，再通过高频振动破解，加快污泥有机物释放，最后通过离心脱水机浓缩。污泥通过调理剂加药装置加入调理剂，使得细胞内含物被释放出来，从而显著提高污泥中蛋白质的含量，促进水解的快速进行，通过高频振动破解使污泥与水离析，污泥进入离心脱水机进行脱水处理，滤液从滤液口排出，污泥落入排泥斗，通过螺旋输送机将污泥输送出去，完成对污泥的浓缩过程。
综上所述，本发明的有益效果是：本系统集成了化学调理、高频振动破解，通过对污泥内的微生物进行破解，加快污泥有机物释放，破解的污泥易于脱水，便于进行资源化利用，高频振动破解后的污泥使污泥易于脱水，脱水机能耗降低，本系统采用塔式结构，节约占地。
