申请日2016.01.20
公开(公告)日2016.08.17
IPC分类号C02F9/14
摘要
本实用新型公开了一种一体化活性生物菌群污水处理设备，属于污水处理领域，旨在提供一种可以综合处理多种污水的一体化活性生物菌群污水处理设备，其技术方案要点是：一种一体化活性生物菌群污水处理设备，包括机械粗格栅、进水泵、沉砂池、气浮沉淀池、曝气生物滤池、SBR反应池、净水池、接触池、污泥浓缩池、消化池、污泥脱水池，所述沉砂池、气浮沉淀池、曝气生物滤池、SBR反应池和净水池为顺序排列固定连接的箱式结构，所述气浮沉淀池上设置有空气压缩机和加药箱，SBR反应池上设置有充氧风机。本实用新型适用于各种程度污染的诸如生活污水、酒厂污水、皮革污水和屠宰废水等污水。
权利要求书

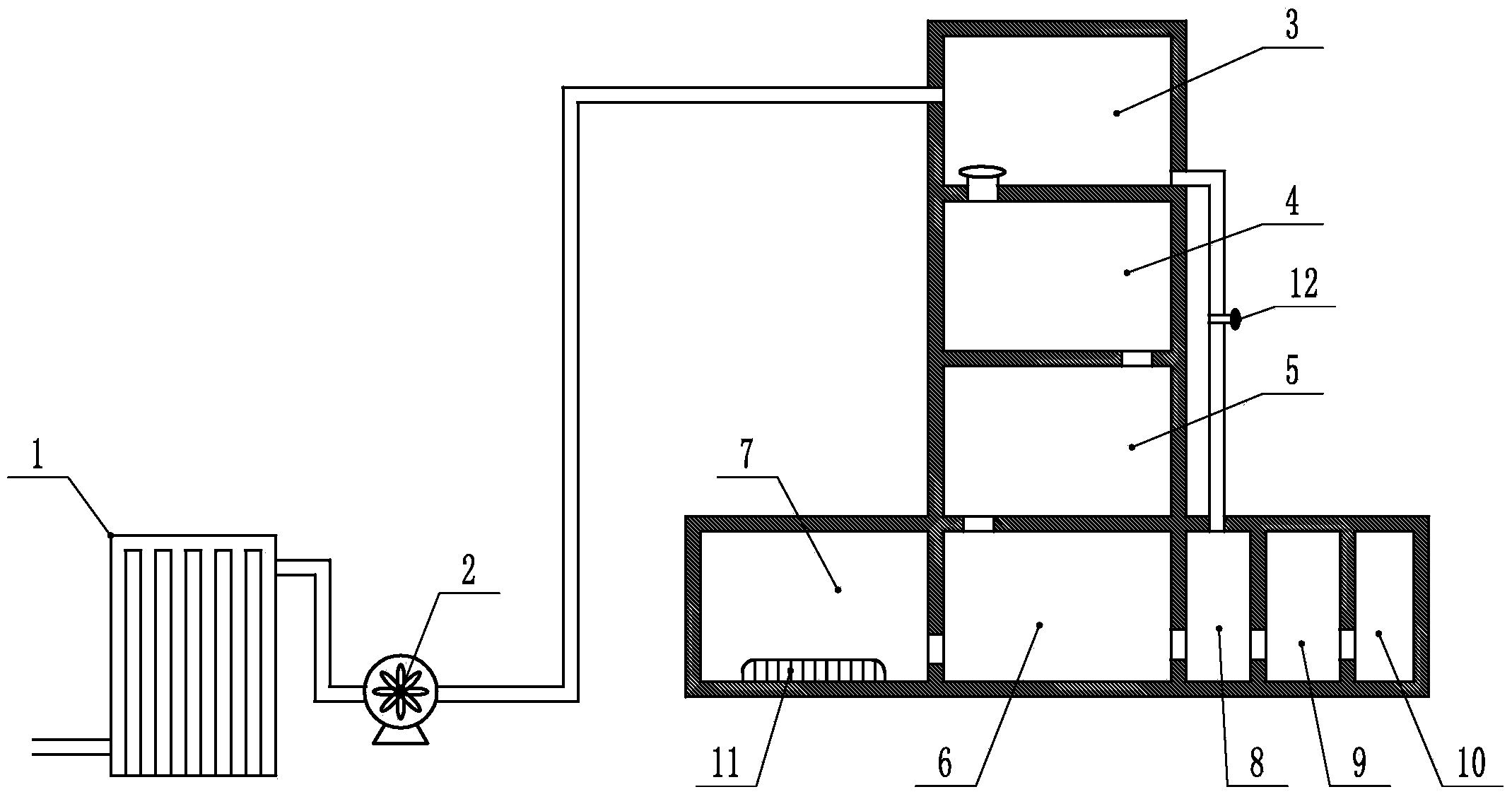

1.一种一体化活性生物菌群污水处理设备，包括机械粗格栅(1)、进水泵(2)、沉砂池(3)、气浮沉淀池(4)、曝气生物滤池(5)、SBR反应池(6)、净水池(7)、接触池(8)、污泥浓缩池(9)和消化池(10)，其特征是：所述沉砂池(3)、气浮沉淀池(4)、曝气生物滤池(5)、SBR反应池(6)和净水池(7)依次固定连接成一体化箱式结构，所述气浮沉淀池(4)上设置有空气压缩机(16)和加药箱(13)，SBR反应池(6)上设置有充氧风机(15)。
2.根据权利要求1所述的一种一体化活性生物菌群污水处理设备，其特征是：所述SBR反应池(6)上与净水池(7)并列设置有接触池(8)，所述接触池(8)上依次设置有污泥浓缩池(9)和消化池(10)。
3.根据权利要求1所述的一种一体化活性生物菌群污水处理设备，其特征是：所述曝气生物滤池(5)采用活性生物菌群净化方式，在所述曝气生物滤池(5)上方设置有投加装置(14)。
4.根据权利要求1所述的一种一体化活性生物菌群污水处理设备，其特征是：所述净水池(7)中设置有消毒器(11)。
5.根据权利要求1所述的一种一体化活性生物菌群污水处理设备，其特征是：所述沉砂池(3)底部设有连接至所述接触池(8)的管道，所述管道上设置有阀门(12)。
说明书
一体化活性生物菌群污水处理设备
技术领域
本实用新型涉及一种污水处理设备，特别涉及一种一体化活性生物菌群污水处理设备。
背景技术
皮革、屠宰和酒厂等行业是产生大量污水的行业，所产生的污水不仅量大，而且大都是一种成分复杂、高浓度的有机废水，近年来，由于人们的生活水平的逐渐提高，国家对环境保护的政策法规的逐渐完善，人们对环境保护的意识不断加强，都意识污染治理很重要，虽然目前有很多企业自行投资搞了污染治理设施，但结果并不尽如人意，依然不能达到国家废水排放标准，且水资源浪费严重不能得到改善。
污水处理设备是一种能将含有有害成分的污水过滤净化为无毒无害的可以二次利用的净化水的一种设备。
申请号为201320806396.X的中国专利公开了一种一种多功能污水处理系统，包括依次连通的机械粗格栅、进水泵、调节池、提升泵、多功能处理池组和清水池。这种多功能污水处理系统，虽然针对不同成分的污水设置了相应的处理区，可以对各种污水进行有效的针对性处理，但依然有着以下不足：首先，在对一种污水进行处理时，只能用到所述多功能处理池的一部分区域，而其他区域都被闲置着，十分浪费资源;然后，所述多功能污水处理系统需要大量的搭接管道，限制了污水的流量，且浪费空间，所述的空气压缩机和加药箱重复设置，没有合理利用起来，浪费资源。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种能够综利用、大流量处理污水的一体化活性生物菌群污水处理设备。
为实现上述目的，本实用新型提供了如下技术方案：一种一体化活性生物菌群污水处理设备，包括机械粗格栅、进水泵、沉砂池、气浮沉淀池、曝气生物滤池、SBR反应池、净水池、接触池、污泥浓缩池和消化池，所述沉砂池、气浮沉淀池、曝气生物滤池、SBR反应池和净水池为按顺序排列固定连接的一体化箱式结构，所述气浮沉淀池上设置有空气压缩机和加药箱，SBR反应池上设置有充氧风机。
通过采用上述技术方案，所述沉砂池、气浮沉淀池、曝气生物滤池、SBR反应池和净水池为顺序排列固定连接的箱式结构，此种结构加工方便，无需使用大量管道连接，节省空间，并且可以增大污水的流量;所述气浮沉淀池上设置有空气压缩机和加药箱，所述SBR反应池上设置有充氧风机，当处理酒厂污水时，打开所述充氧风机向所述SBR反应池中鼓入氧气，提高对酒厂污水的处理效果;当处理皮革污水和屠宰废水时，用所述空气压缩机对所述气浮沉淀池鼓入大量空气，并通过所述加药箱对所述气浮沉淀池进行加药，达到处理皮革污水和屠宰废水所需要的效果。
本实用新型进一步设置为：所述SBR反应池上与净水池并列设置有接触池，所述接触池上依次设置有污泥浓缩池和消化池。
通过采用上述技术方案，在所述SBR反应池做最后处理后，所残留的污泥中依然会残留一定量的有害物质，不能直接排放，所以还需要通过所述接触池、污泥浓缩池和消化池这样一系列的设置对污泥进行处理。
本实用新型进一步设置为：所述曝气生物滤池采用活性生物菌群净化方式，在所述曝气生物滤池上方设置有投加装置。
通过采用上述技术方案，所述生物菌群净化方式通过曝气提供氧气，通过污水中的污染物为微生物提供食物，使得微生物进行好氧呼吸 消化水中有机污染物，所述投加装置用于补充所述活性生物菌群。
本实用新型进一步设置为：所述净水池中设置有消毒器。
通过采用上述技术方案，采用所述消毒器对最后的净水做最后的消毒工作。
本实用新型进一步设置为：所述沉砂池底部设有连接至所述接触池的管道，所述管道上设置有阀门。
通过采用上述技术方案，打开所述阀门，所述沉砂池中经过长时间积累的大量砂砾和污泥，可通过管道送入接触池进行处理。
与现有技术相比，本实用新型具有以下有益效果：所述设备一体化设置，生产方便，比现有技术中的管道连接具有更大的污水流量，更高的效率;所有处理池都能够有效地利用起来，摈弃了现有技术设置了各种并列的作用相同的处理池，在处理某以种污水时，只能利用部分设备，浪费资源的做法;所述空气压缩机、加药箱和充氧风机可在处理不同污水时合理调用，充分利用资源。
