申请日2015.12.17
公开(公告)日2016.05.04
IPC分类号F04B41/02; F04B39/06
摘要
本实用新型公开了一种带废水回收装置的空压机，包括储气罐，储气罐上设有机架，机架上设有用于压缩空气的机头和驱动机头工作的电机，其特征是：储液罐内设有引水管，引水管分为进水端和出水端，进水端处在储气罐最低点，出水端伸出储液罐并连有密封的水箱，水箱底部设有出水口,出水口上连有排水管,排水管上设有用于冷却机头外壁的雾化喷头。该带废水回收装置的空压机能利用储气罐内的废水对空压机机头进行冷却。

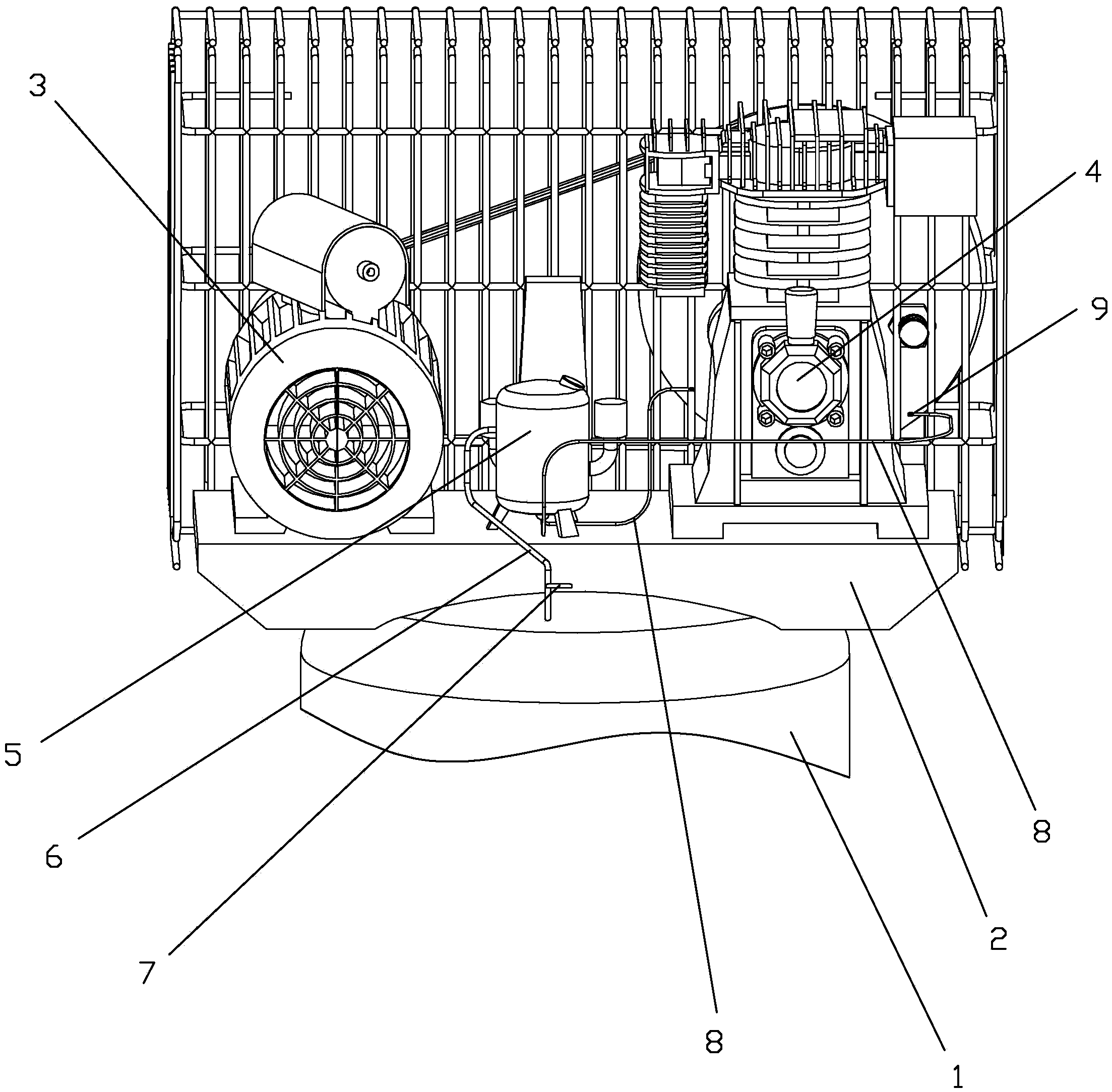

摘要附图
权利要求书
1.一种带废水回收装置的空压机，包括储气罐(1)，储气罐(1)上设有机架(2)，机架(2)上设有用于压缩空气的机头(4)和驱动机头(4)工作的电机(3)，其特征是：储液罐内设有引水管(6)，引水管(6)分为进水端和出水端，进水端处在储气罐(1)最低点，出水端伸出储液罐并连有密封的水箱(5)，水箱(5)底部设有出水口(12),出水口(12)上连有排水管(8),排水管(8)上设有用于冷却机头(4)外壁的雾化喷头(9)。
2.根据权利要求1所述的带废水回收装置的空压机，其特征是：所述水箱(5)底部设有便于聚水的圆弧凹槽(11)，出水口(12)位于圆弧凹槽(11)最低点。
3.根据权利要求2所述的带废水回收装置的空压机，其特征是：所述排水管(8)为金属冷却管。
4.根据权利要求2所述的带废水回收装置的空压机，其特征是：所述引水管(6)上设有开关阀(7)，水箱(5)顶部设有注水口(10)。
说明书
带废水回收装置的空压机
技术领域
本实用新型涉及空压机，特别涉及一种带废水回收装置的空压机。
背景技术
空压机是日常生活中常用的气体压缩设备,现有的空压机大多采用风冷技术,即在机头上设置风扇,利用电动机带动曲轴转动的通时带动风扇旋转,产生给气流,冷却机头外壁。同时空压机长期工作时储气罐内会产生较多的积水，需要排出,由于现有的空压机出水口一般设置在储气罐底部,储气罐内有水时都直接排掉,造成水资源的浪费。
目前，申请号为201510232721.X3的中国专利公开了一种一种空压机，包括储气罐与气枪，储气罐上设有供气体输出的出气口，出气口与气枪之间连接有输气管，储气罐内设有出水管，出水管的一端延伸至液态水中，出水管的另一端伸出出气口后与气枪连接，气枪上设有供液态水排放的排水管道，气枪内设有用于控制排水管道启闭的控制机构，本发明的一种空压机，将控制机构开启，通过储气罐内的气压使得液态水可以沿着出水管从气枪的排水管道中流出。这种空压机虽然避免了人工排水的麻烦,但是储气罐内的水直接被排出,依然造成水资源的浪费。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种带废水回收装置的空压机，能利用储气罐内的废水对空压机机头进行冷却。
本实用新型的上述技术目的是通过以下技术方案得以实现的：一种带废水回收回装置的空压机，包括储气罐，储气罐上设有机架，机架上设有用于压缩空气的机头和驱动机头工作的电机，其特征是：储液罐内设有引水管，引水管分为进水端和出水端，进水端处在储气罐最低点，出水端伸出储液罐并连有密封的水箱，水箱底部设有出水口,出水口上连有排水管,排水管上设有用于冷却机头外壁的雾化喷头。
空压机工作时储气罐内具有较高的气压，进水端处在储气罐底部，储气罐内的水会被压入引水管，并从引水管出水端喷出，出水端连有密封的水箱，储气罐内的水被压入水箱。水箱的设置可以增大储气罐的容量,避免电机的频繁启动。由于水箱与储气罐内连通，水箱内的水具有较高的压力，当水从水箱底部的出水口被压入排水管上的雾化喷头时，水被雾化，可以用于冷却机头外壁，用以降低机头的温度。水雾化后可以增加水和机头外壁的接触面积，同时雾化的水气化时会吸收大量的热量，从而可以较快地降低机头外壁的温度，产生较好的冷却效果。
本实用新型进一步设置为：所述水箱底部设有便于聚水的圆弧凹槽，出水口位于圆弧凹槽最低点。
圆弧凹槽的设置可以方便聚水，当水箱内的的水较少时圆弧凹槽内依然具有一定量的水，保证水箱内的水能最大程度地被用于机头的冷却。
本实用新型进一步设置为：所述排水管为金属冷却管。
金属冷却管是各种机床、机械设备等用于加工工件时过油、过水或气体用来冷却降温时用的管件，可以在立体空间中任意弯曲成一定形状并能保持其形状，雾化喷头设置在金属冷却管上可以方便地调整喷雾方向，以达到最好的冷却效果，同时不用时可以将金属冷却管沿着机头侧面放置，节省空间。
本实用新型进一步设置为：所述引水管上设有开关阀，水箱顶部设有注水口。
引水管上设有开关阀，可以方便地控制引水管内的水流或者气流的通断。水箱底部设有注水口可以人工往水箱内注水，当储气罐内没有水时可以人工加水使雾化喷头正常工作。
综上所述，本实用新型具有以下有益效果：通过引水管和水箱的设置可以将储气罐内的水引出到水箱内，由于水箱和储气罐相连通，水箱内的水具有较高的压力，当水从雾化喷头被喷出时会被雾化，可以对机头外壁起到较均匀的冷却，加快机头的散热速度。
