申请日2015.12.15
公开(公告)日2017.06.23
IPC分类号B01D21/24
摘要
本发明涉及一种安装有上浮污泥收集器的小型沉淀槽，在沉淀槽主体内安装一个上浮污泥收集器，该上浮污泥收集器包括气提管、供气管、悬浮托盘以及连接管，气提管竖直安装在沉淀槽主体内，供气管的下端与气提管的下部连通，并延伸至气提管内部，供气管的上端连接气源;连接管的下端与气提管的下部连通安装，连接管的上端连接悬浮托盘;悬浮托盘由底板和四个侧板构成，底板的中心制出一个与连接管上端连通的通孔，每个侧板上均制出一个或者多个开口朝上的V形开槽。本发明是一种设计巧妙、结构合理、制造容易、使用方便的安装有上浮污泥收集器的小型沉淀槽，采用收集器可以对沉淀槽中的上浮污泥团块以及絮体团块进行清理，改善污水处理效果，提高出水质量。

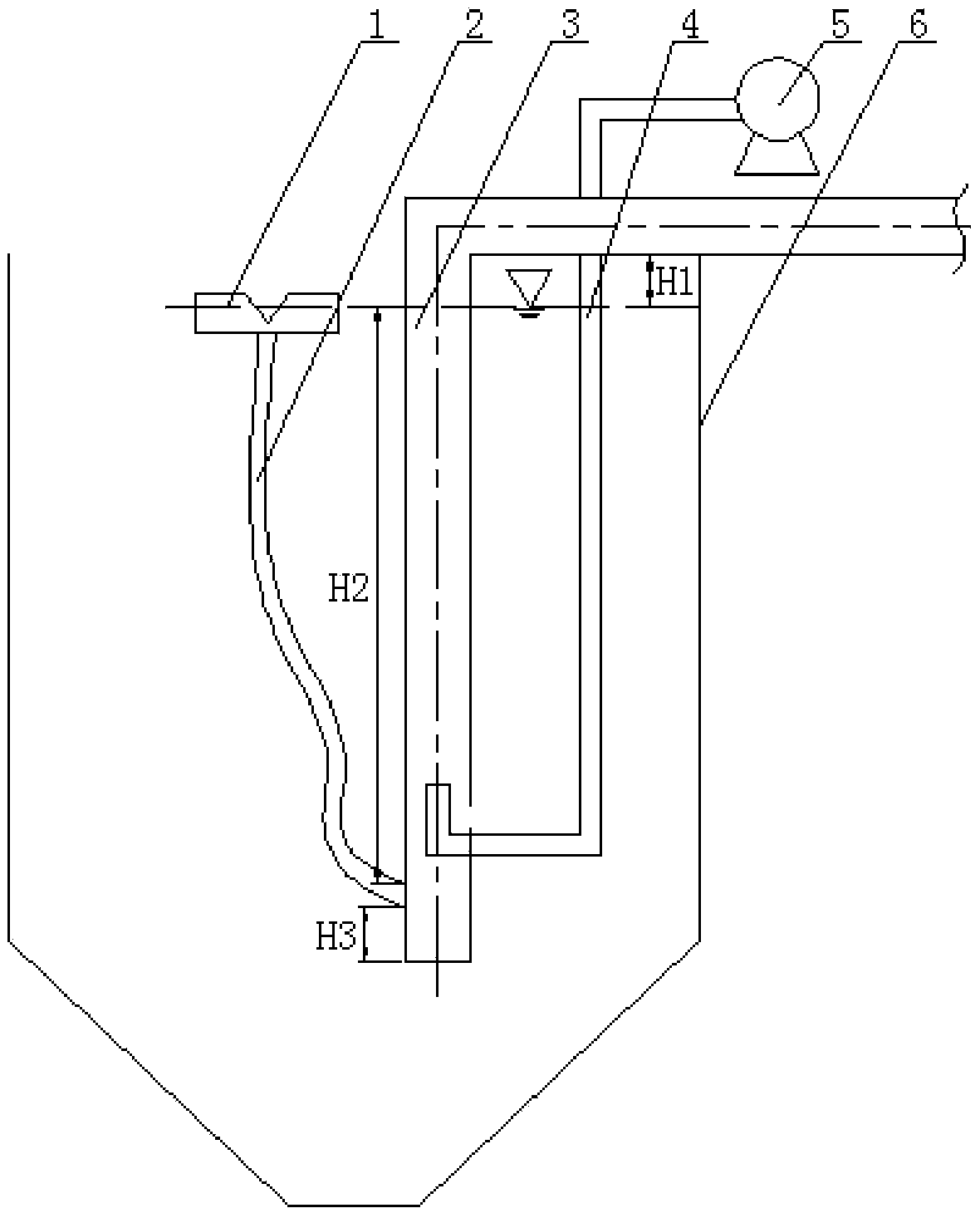

摘要附图
权利要求书
1.一种安装有上浮污泥收集器的小型沉淀槽，包括沉淀槽主体，其特征在于：在沉淀槽主体内安装一个上浮污泥收集器，该上浮污泥收集器包括气提管、供气管、悬浮托盘以及连接管，气提管竖直安装在沉淀槽主体内，其下端封闭，其上端出口位于沉淀槽主体外部，供气管的下端与气提管的下部连通，并延伸至气提管内部，供气管的上端延伸至沉淀槽主体外部并连接气源;连接管的下端与气提管的下部连通安装，连接管的上端连接悬浮托盘;悬浮托盘悬浮在沉淀槽主体的液面上，悬浮托盘由底板和四个侧板构成，四个侧板分别安装在底板上表面的四边形成托盘式结构，底板的中心制出一个通孔，该通孔与连接管的上端连通，每个侧板上均制出一个或者多个开口朝上的V形开槽。
2.根据权利要求1所述的一种安装有上浮污泥收集器的小型沉淀槽，其特征在于：所述的气提管的上端出口连接曝气池。
3.根据权利要求1所述的一种安装有上浮污泥收集器的小型沉淀槽，其特征在于：所述的连接管为普通软管或者内部含有铁丝的铁丝软管，连接管的直径为2-5cm。
4.根据权利要求1所述的一种安装有上浮污泥收集器的小型沉淀槽，其特征在于：所述的悬浮托盘是木头托盘或者硬质泡沫托盘或者采用其他比重小于水比重的材料制成的托盘。
5.根据权利要求1所述的一种安装有上浮污泥收集器的小型沉淀槽，其特征在于：所述的悬浮托盘的底板上放置多个配重块。
6.根据权利要求1所述的一种安装有上浮污泥收集器的小型沉淀槽，其特征在于：所述的悬浮托盘长20-30cm，宽20-30cm，高5-10cm。
说明书
一种安装有上浮污泥收集器的小型沉淀槽
技术领域
本发明涉及污水处理技术领域，尤其是一种安装有上浮污泥收集器的小型沉淀槽。
背景技术
很多中小型企业在污水处理过程中，由于处理量和投资等原因，沉淀槽往往采用倒置的圆锥形(即：漏斗状)，经沉降后的清水由上部流出，而沉淀下来的污泥靠自己的重力在圆锥形壁面滑落到底部，然后再由污泥泵定时抽吸，一部分返回到曝气池中，一部分直接送到污泥池。整个过程看起来似乎是一个很完美的工艺，但是具体的设施很难保证沉降污泥都能顺利滑落下去，在存积过程中，由于厌氧菌的作用，将会产生气体，比如甲烷、二氧化碳等，吸附在污泥上，使一部分未能及时滑落下去的污泥，重新自然浮起。而且这一现象十分普遍，上浮的污泥团块，如果不能及时移走去除，将会直接影响出水指标，为此排出上浮的污泥团块或絮体是非常必要的。
发明内容
本发明的目的在于弥补现有技术的不足之处，提供一种设计科学、结构合理、可以将上浮污泥团块和絮体团块及时清除干净、保障污水处理效果的安装有上浮污泥收集器的小型沉淀槽。
本发明的目的是通过以下技术手段实现的：
一种安装有上浮污泥收集器的小型沉淀槽，包括沉淀槽主体，其特征在于：在沉淀槽主体内安装一个上浮污泥收集器，该上浮污泥收集器包括气提管、供气管、悬浮托盘以及连接管，气提管竖直安装在沉淀槽主体内，其下端封闭，其上端出口位于沉淀槽主体外部，供气管的下端与气提管的下部连通，并延伸至气提管内部，供气管的上端延伸至沉淀槽主体外部并连接气源;连接管的下端与气提管的下部连通安装，连接管的上端连接悬浮托盘;悬浮托盘悬浮在沉淀槽主体的液面上，悬浮托盘由底板和四个侧板构成，四个侧板分别安装在底板上表面的四边形成托盘式结构，底板的中心制出一个通孔，该通孔与连接管的上端连通，每个侧板上均制出一个或者多个开口朝上的V形开槽。
而且，所述的气提管的上端出口连接曝气池。
而且，所述的连接管为普通软管或者内部含有铁丝的铁丝软管，连接管的直径为2-5cm。
而且，所述的悬浮托盘是木头托盘或者硬质泡沫托盘或者采用其他比重小于水比重的材料制成的托盘。
而且，所述的悬浮托盘的底板上放置多个配重块。
而且，所述的悬浮托盘长20-30cm，宽20-30cm，高5-10cm。
本发明的优点和积极效果是：
1、本沉淀槽内安装一个上浮污泥收集器，该上浮污泥收集器采用气提装置连接一个悬浮托盘，该悬浮托盘悬浮于沉淀槽的液面上，当气提管内产生负压时，上浮污泥团块或者絮体团块即可通过连接管进入气提管中，最终送入曝气池。本发明使用气提方式十分简便，而且效果好，改善了出水质量，使其满足指标要求。
2、上浮污泥收集器所采用的悬浮托盘以及连接软管等零件成本低、投资少，不会增加企业负担。
3、上浮污泥收集器中的悬浮托盘上可放置配重块，实时调整悬浮托盘浸入液面的深度，因此本装置适合放置在不同液体中使用。
4、上浮污泥收集器用途广泛，不但能去污泥，还可以去油。
5、本发明是一种设计巧妙、结构合理、制造容易、使用方便的安装有上浮污泥收集器的小型沉淀槽，采用收集器可以对沉淀槽中的上浮污泥团块以及絮体团块进行清理，改善污水处理效果，提高出水质量。
