申请日2016.01.02
公开(公告)日2016.06.29
IPC分类号C02F9/14; C02F1/24; C02F3/10; C02F1/32; C02F1/44; C02F1/40
摘要
本实用新型涉及一种餐饮废水的处理再生利用系统，包括隔油调节池、气浮池、膜生物反应器和紫外消毒池，所述隔油调节池内设有第一隔板组、第二隔板组、调节池出水口，所述调节池出水口通过管道、提升泵与气浮池相连，所述气浮池的上部设有刮油刮渣机和集油渠，气浮池的底部设有排泥管，所述气浮池通过管道与膜生物反应器相连，所述膜生物反应器内设有曝气管道和中空纤维膜组件，所述中空纤维膜组件通过过滤出水管、输出泵与紫外消毒池相连。本实用新型结构新颖、工艺先进、效率高、油污处理彻底。
权利要求书
1.一种餐饮废水的处理再生利用系统，其特征在于：它包括隔油调节池、气浮池、膜生物反应器和紫外消毒池，所述隔油调节池内设有第一隔板组、第二隔板组，所述第二隔板组右侧设有调节池出水口，所述调节池出水口通过管道、提升泵与气浮池进水口相连，所述气浮池的外侧设有PAC加药装置和加压溶气罐，所述PAC加药装置和加压溶气罐均通过管道也与气浮池进水口相连，所述气浮池的上部设有刮油刮渣机和集油渠，气浮池的底部设有排泥管，所述气浮池内部设有第三隔板组，所述第三隔板组的右侧设有气浮池出水口，所述气浮池出水口通过管道与膜生物反应器相连，所述膜生物反应器底部设有剩余污泥出口和曝气管道，所述曝气管道与设置在膜生物反应器上方的鼓风机相连，所述膜生物反应器内部设有中空纤维膜组件，所述中空纤维膜组件通过过滤出水管、输出泵与紫外消毒池相连，所述过滤出水管上还设有压力变送器和反冲洗装置，所述紫外消毒池内设有紫外消毒模块，所述紫外消毒模块与设在紫外消毒池上方的控制箱相连，所述紫外消毒池右下部设有回用出水口。
2.根据权利要求1所述的一种餐饮废水的处理再生利用系统，其特征在于：所述膜生物反应器内还设有浮球液位计。
3.根据权利要求1所述的一种餐饮废水的处理再生利用系统，其特征在于：所述紫外消毒池内还设有插板闸门、水位控制闸门和水位传感器。
说明书
一种餐饮废水的处理再生利用系统
技术领域
本实用新型涉及到餐饮废水处理技术领域，具体涉及一种餐饮废水的处理再生利用系统。
背景技术
随着城市化进程的不断加快，宾馆、酒店、食堂的规模日益扩大，数量日益增多，随之产生的餐饮废水量也越来越大，据不完全统计，我国每年餐饮业排放的未经处理的废水达上亿吨，且有不断增长的趋势。另据资料报道，餐饮废水排放量约占城市生活污水排放量的3%，但其BOD5和CODcr的含量却占总负荷的1/3，可见餐饮业废水是高浓度污染源，是城市周围水体受污染的主要原因之一。另一方面，我国作为“贫水国家”，水资源危机日益严峻，且存在严重水资源分布不均的现象，导致许多城市用水短缺，不仅限制了城市经济的发展，而且对居民的生活水平造成了极大的影响。因此，餐饮废水的处理、再生利用不仅能取得显著的环境效益，更具有重大的经济效益和社会效益。
餐饮废水的成分复杂，有机物含量高，以淀粉类、食物纤维类、动物脂肪类等有机物为主要成分，具有营养成分高、含水率高、油脂和盐分含量高、易腐发酵发臭等特点。目前国内普遍采用“粗粒化法”、“生物接触氧化法”和“电化学法”等处理工艺，也有“刚性平板膜生物处理工艺”，但仍存在以下问题：
采用“粗粒化法”、“电化学法”等为主体的处理设备只能去除一些悬浮、不溶的泥砂等物质，无法去除溶解于水中的淀粉、动物脂肪等难降解有机物，这样循环水在使用一段时间后就会出现水质发黑变臭，无法保证系统的稳定运行。
采用“生物接触氧化法”处理设备易出现填料堵塞，布水和曝气不易均匀，局部出现死角等问题。填料设置使氧化池的结构复杂，不利于设备安装和维护，且填料选用不当会严重影响处理效率。
采用“刚性平板膜生物处理”为主体的处理设备存在如下问题：
(1)预处理对设备材料的要求较高，需要耐高温、高压，并耐腐蚀，因此设备费用大，系统的一次性投资高;
(2)氧化过程中可能会产生毒性较强的中间产物，不利于后续的生化处理;
(3)刚性平板膜生物反应器填充密度小，占地面积大;平板膜片容易破裂，且平板膜片破损后整张膜必须更换，检修维护取出时需架设大型起重设备，吊出模块，操作困难。
(4)再生水不能满足《城市污水再生利用城市杂用水水质》(GB/T18920-2002)冲厕项目中规定的：色度(≤30)、浊度(≤5)、总余氯(接触30min后≥1.0mg/L,管网末端≥0.2mg/L)、总大肠菌群(≤3个/L)指标要求。
实用新型内容
本实用新型的目的是为了克服现有技术的不足，提供了一种结构新颖、工艺先进、效率高、油污处理彻底的餐饮废水处理再生利用系统。
本实用新型是通过以下技术方予以实现的：

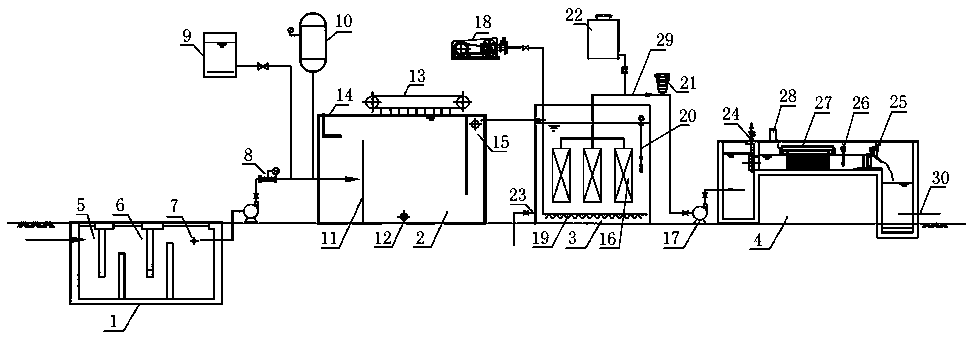

一种餐饮废水的处理再生利用系统，包括隔油调节池、气浮池、膜生物反应器和紫外消毒池，所述隔油调节池内设有第一隔板组、第二隔板组，所述第二隔板组右侧设有调节池出水口，所述调节池出水口通过管道、提升泵与气浮池进水口相连，所述气浮池的外侧设有PAC加药装置和加压溶气罐，所述PAC加药装置和加压溶气罐均通过管道也与气浮池进水口相连，所述气浮池的上部设有刮油刮渣机和集油渠，气浮池的底部设有排泥管，所述气浮池内部设有第三隔板组，所述第三隔板组的右侧设有气浮池出水口，所述气浮池出水口通过管道与膜生物反应器相连，所述膜生物反应器底部设有剩余污泥出口和曝气管道，所述曝气管道与设置在膜生物反应器上方的鼓风机相连，所述膜生物反应器内部设有中空纤维膜组件，所述中空纤维膜组件通过过滤出水管、输出泵与紫外消毒池相连，所述过滤出水管上还设有压力变送器和反冲洗装置，所述紫外消毒池内设有紫外消毒模块，所述紫外消毒模块与设在紫外消毒池上方的控制箱相连，所述紫外消毒池右下部设有回用出水口。
进一步的，所述膜生物反应器内还设有浮球液位计。
进一步的，所述紫外消毒池内还设有插板闸门、水位控制闸门和水位传感器。
本实用新型一种餐饮废水的处理再生利用系统，针对餐饮废水的水质特点及中水回用要求，采用隔油调节池、气浮池、生物膜反应器(内部设有中空纤维膜组件)及紫外消毒联合处理，对污水进行隔油、破乳、刮油、集油、膜过滤、消毒，并作为冲厕、道路清洗、消防用水回用，实现水资源的循环利用。本实用新型结构新颖、工艺先进、效率高、油污处理彻底。
