申请日2015.12.11
公开(公告)日2017.06.20
IPC分类号C02F11/12; C02F11/00
摘要
本发明属于污泥处理设备技术领域且公开了一种污泥离心脱水处理装置，包括脱水处理装置本体、内筒底座、过滤膜、排污口、调速器、加药口、加药管和加药孔，所述脱水处理装置本体包括脱水外罩、脱水內筒、电机和支架，所述脱水外罩下侧固定设置有支架，所述脱水外罩内部设有脱水內筒，所述脱水內筒下侧固定设有内筒底座，所述脱水內筒为上部开口的圆柱体，所述脱水外罩上侧设有电机，所述电机下侧设有转轴，所述转轴下端与内筒底座固定连接，所述脱水外罩上侧还设置有进料口和加药口。本发明通过设置电机和脱水內筒等，可以在需要时对污泥进行离心式脱水，能够提高脱水效率，通过调速器可以调节电机的转速。

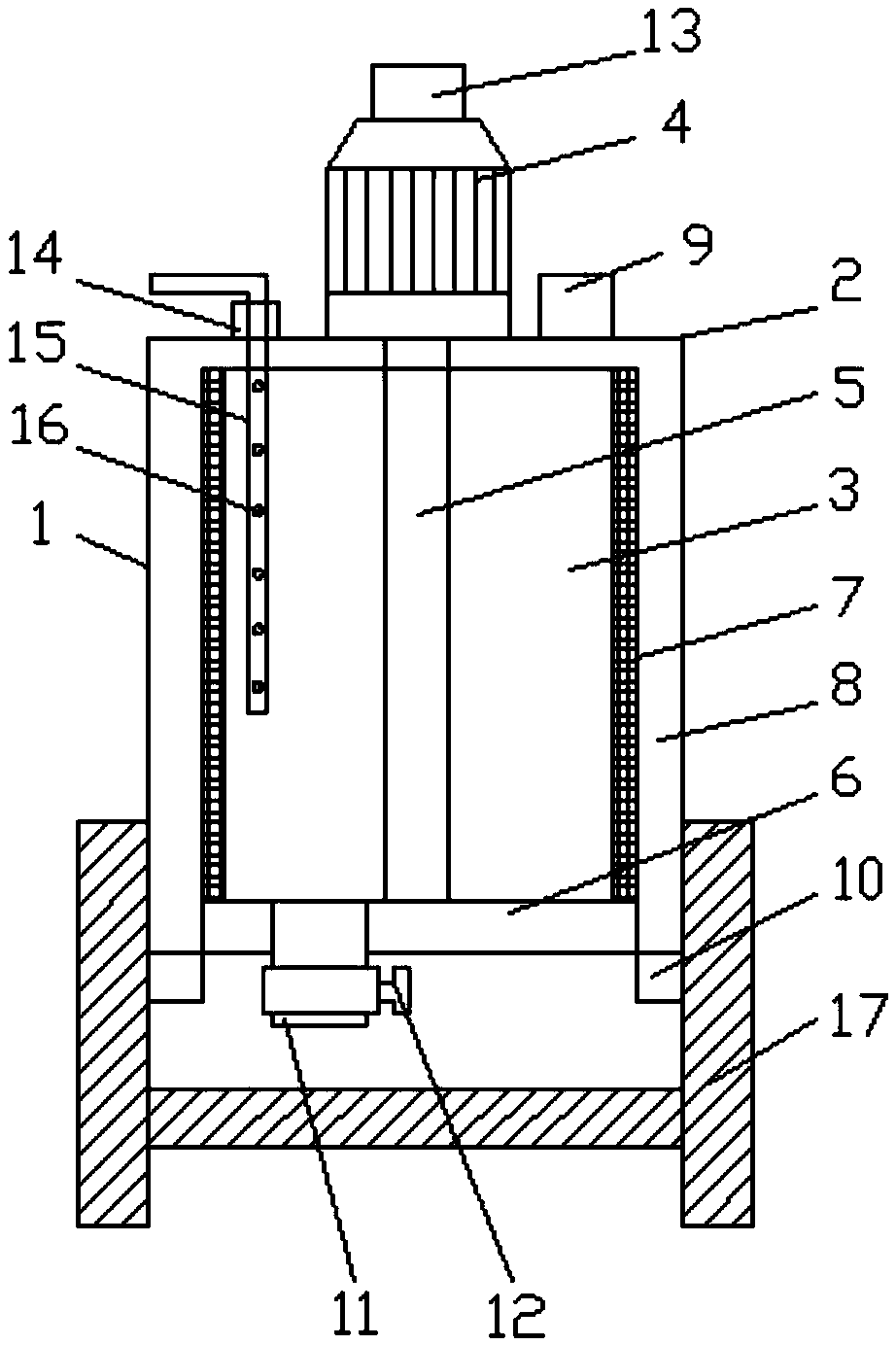

摘要附图
权利要求书
1.一种污泥离心脱水处理装置，包括脱水处理装置本体(1)、筒底座(6)、过滤膜(7)、排污口(11)、调速器(13)、加药口(14)、加药管(15)和加药孔(16)，其特征在于：所述脱水处理装置本体(1)包括脱水外罩(2)、脱水內筒(3)、电机(4)和支架(17)，所述脱水外罩(2)下侧固定设置有支架(17)，所述脱水外罩(2)内部设有脱水內筒(3)，所述脱水內筒(3)下侧固定设有内筒底座(6)，所述脱水內筒(3)为上部开口的圆柱体，所述脱水外罩(2)上侧设有电机(4)，所述电机(4)下侧设有转轴(5)，所述转轴(5)下端与内筒底座(6)固定连接，所述脱水外罩(2)上侧还设置有进料口(9)和加药口(14)。
2.根据权利要求1所述的一种污泥离心脱水处理装置，其特征在于，所述脱水內筒(3)壁上设置有过滤膜(7)，所述脱水內筒(3)与脱水外罩(2)之间形成出水室(8)。
3. 根据权利要求1和2所述的一种污泥离心脱水处理装置，其特征在于，所述出水室(8)下侧设置有两个出水口(10)，所述内筒底座(6)下侧设有排污口(11)，所述排污口(11)上设置有排污阀门(12)。
4. 根据权利要求1所述的一种污泥离心脱水处理装置，其特征在于，所述电机(4)上侧设置有调速器(13)，所述调速器(13)与电机(4)电性连接。
5. 根据权利要求1所述的一种污泥离心脱水处理装置，其特征在于，所述加药口(14)上设置有加药管(15)，所述加药管(15)伸入到脱水內筒(3)中下部，所述加药管(15)上设有若干加药孔(16)。
说明书
一种污泥离心脱水处理装置
技术领域
本发明涉及一种脱水处理装置，具体涉及一种污泥离心脱水处理装置，属于污泥处理设备技术领域。
背景技术
城市污水处理厂在污水处理的过程中必然产生污泥，随着城市污水处理率的不断提高，污泥的产量同样在不断增大。污水处理厂产生的污泥在厂区完成简单的稳定脱水处理;然后污泥被运到污泥销纳中心进行中转;最后，一部分用作有机肥的污泥被送往田地，大部分被运往垃圾填埋场填埋。按照目前的处理方法，污泥仍然存在污染隐患。因为经过简单处理后的污泥，稳定状态很容易被打破，一场雨就可以使污泥恢复原形。用作有机肥的部分，没有经过专门处理的污泥中虽然含有部分有机质，但其中含有的重金属、病原菌和其他长效有机污染物都会对土壤产生危害，并且使作物的品质受到严重影响。为了不造成环境的二次污染，需要在污水处理的二级处理之后添加一道污泥处理工艺。污水处理的目标通过把水中杂质浓缩成固体形态再从流体中分离而实现。传统的污泥处理设备，往往要占用大量空间，脱水效率不高，脱水后的污泥会对环境造成一定污染，不利于对污泥的再次有效利用。
发明内容
本发明要解决的技术问题克服现有的缺陷，提供一种污泥离心脱水处理装置，通过设置电机和脱水內筒等，可以在需要时对污泥进行离心式脱水，能够提高脱水效率，通过调速器可以调节电机的转速，提高了污泥脱水的效率。同时通过设置加药阀门，可以在对污泥进行脱水时同时加入分解污泥中有害物质的药剂，防止污泥排放后产生二次污染，可以有效解决背景技术中的问题。
为了解决上述技术问题，本发明提供了如下的技术方案：
本发明提供一种污泥离心脱水处理装置，包括脱水处理装置本体、内筒底座、过滤膜、排污口、调速器、加药口、加药管和加药孔，所述脱水处理装置本体包括脱水外罩、脱水內筒、电机和支架，所述脱水外罩下侧固定设置有支架，所述脱水外罩内部设有脱水內筒，所述脱水內筒下侧固定设有内筒底座，所述脱水內筒为上部开口的圆柱体，所述脱水外罩上侧设有电机，所述电机下侧设有转轴，所述转轴下端与内筒底座固定连接，所述脱水外罩上侧还设置有进料口和加药口。
作为本发明的一种优选技术方案，所述脱水內筒壁上设置有过滤膜，所述脱水內筒与脱水外罩之间形成出水室。
作为本发明的一种优选技术方案，所述出水室下侧设置有两个出水口，所述内筒底座下侧设有排污口，所述排污口上设置有排污阀门。
作为本发明的一种优选技术方案，所述电机上侧设置有调速器，所述调速器与电机电性连接。
作为本发明的一种优选技术方案，所述加药口上设置有加药管，所述加药管伸入到脱水內筒中下部，所述加药管上设有若干加药孔。
本发明所达到的有益效果是：一种污泥离心脱水处理装置，通过设置电机和脱水內筒等，可以在需要时对污泥进行离心式脱水，能够提高脱水效率，通过调速器可以调节电机的转速，提高了污泥脱水的效率。同时通过设置加药阀门，可以在对污泥进行脱水时同时加入分解污泥中有害物质的药剂，防止污泥排放后产生二次污染，而且操作简单，便于调节和维护，降低生产成本，最终提高企业收益。
