申请日2015.11.27
公开(公告)日2016.05.25
IPC分类号C02F9/14
摘要
本实用新型主要公开了一种带有曝气装置的污水池，其技术方案：包括过滤区、曝气区和沉淀区，所述过滤区中固定连接有过滤框架，所述过滤框架中设有滤网，所述曝气区的底部设有曝气装置，所述曝气区中设有支撑架，所述支撑架的底部设有限位块，所述限位块上设有转动杆，所述转动杆上转动连接有翻板，所述支撑架上固定连接有横板，所述横板与所述翻板之间设有弹性绳，所述沉淀区的底部设有倾斜台，所述沉淀区的侧壁上固定连接有导向板，本实用新型能提高曝气区中污水的流动性，加速空气中的氧向液体中转移，提高曝气池中的供氧量，同时降低处理后的水质中的固体颗粒含量，提高纸张生产质量。
权利要求书

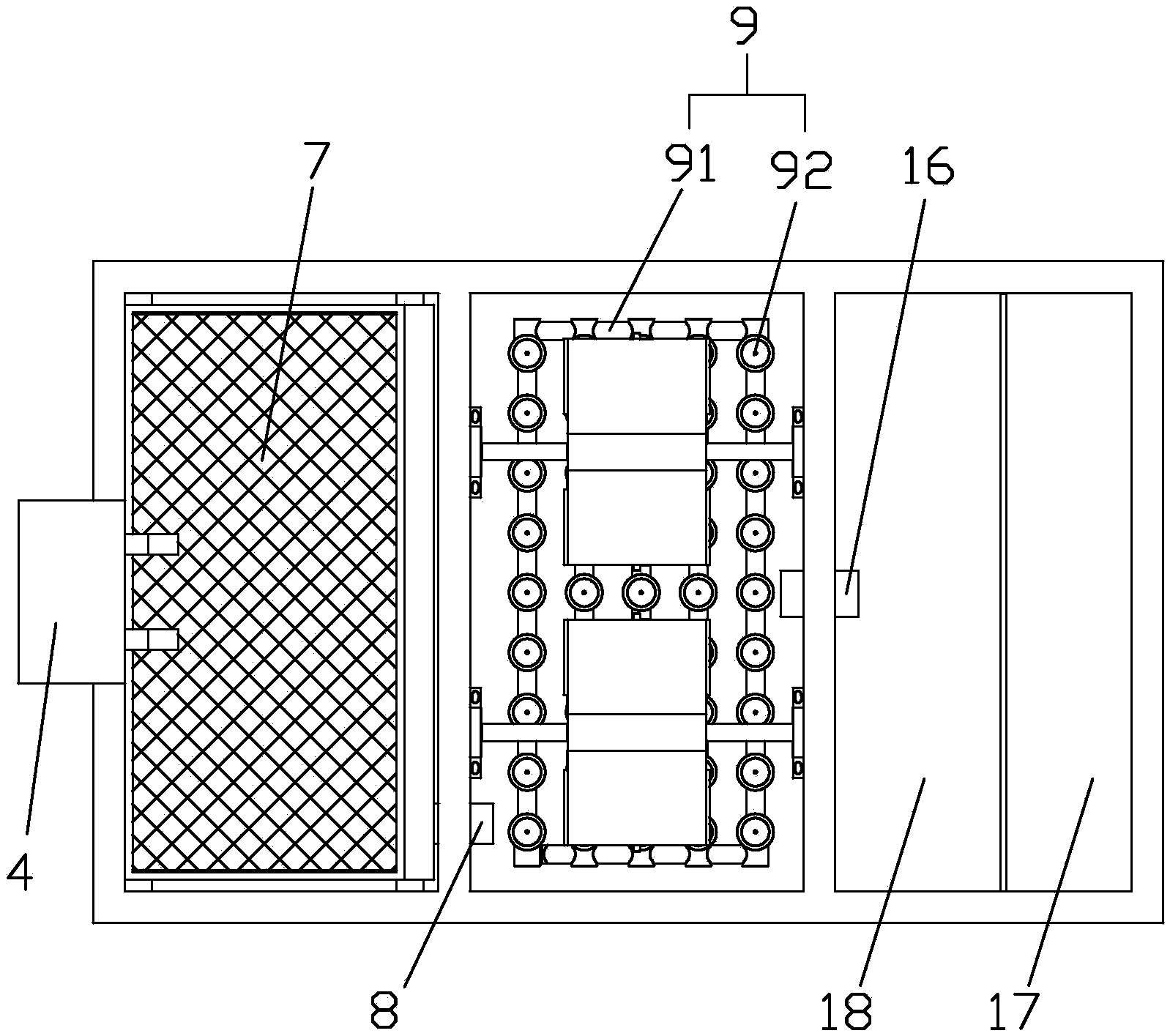

1.一种带有曝气装置的污水池，其特征在于：包括过滤区(1)、曝气区(2)和沉淀区(3)，所述过滤区(1)上设有污水箱体(4)，所述污水箱体(4)上设有排污管(5)，所述过滤区(1)中固定连接有过滤框架(6)，所述过滤框架(6)中设有滤网(7)，所述滤网(7)设于所述排污管(5)的下方，所述过滤区(1)上横向设有第一排水管(8)，所述第一排水管(8)与所述曝气区(2)连通;所述曝气区(2)的底部设有曝气装置(9)，所述曝气装置(9)包括空气管(91)和微孔曝气器(92)，所述曝气区(2)中设有支撑架(10)，所述支撑架(10)的底部设有限位块(11)，所述限位块(11)上设有转动杆(12)，所述转动杆(12)上转动连接有翻板(13)，所述支撑架(10)上固定连接有横板(14)，所述横板(14)与所述翻板(13)之间设有弹性绳(15)，所述翻板(13)设于所述微孔曝气器(92)的上方，所述曝气区(2)上横向设有第二排水管(16)，所述第二排水管(16)与所述沉淀区(3)连通;所述沉淀区(3)的底部设有倾斜台(17)，所述沉淀区(3)的侧壁上固定连接有导向板(18)，所述导向板(18)设于所述倾斜台(17)与所述第二排水管(16)之间，所述沉淀区(3)的底部纵向连通有第三排水管(19)。
2.根据权利要求1所述的一种带有曝气装置的污水池，其特征在于：所述过滤区(1)的外侧设有三角支架(20)，所述三角支架(20)支撑所述污水箱体(4)。
3.根据权利要求1所述的一种带有曝气装置的污水池，其特征在于：所述过滤框架(6)的侧面设有固定杆(21)，所述固定杆(21)设于所述过滤区(1)上。
4.根据权利要求3所述的一种带有曝气装置的污水池，其特征在于：所述固定杆(21)上设有垫圈(22)，所述垫圈(22)设于所述过滤框架(6)与所述过滤区(1)之间。
5.根据权利要求1所述的一种带有曝气装置的污水池，其特征在于：所述支撑架(10)包括支撑底座(101)、支撑杆(102)和支撑台(103)，所述支撑底座(101)固定于所述曝气区(2)的内壁上，所述支撑杆(102)设于所述支撑底座(101)之间，所述支撑台(103)设于所述支撑杆(102)上，所述支撑台(103)的底部与所述限位块(11)固定连接，所述支撑台(103)的侧面与所述横板(14)固定连接。
6.根据权利要求5所述的一种带有曝气装置的污水池，其特征在于：所述支撑杆(102)与所述支撑底座(101)的连接方式采用螺纹连接。
7.根据权利要求1所述的一种带有曝气装置的污水池，其特征在于：所述翻板(13)上设有至少两个轴承(23)，所述轴承(23)设于所述转动杆(12)上，所述轴承(23)与所述翻板(13)固定连接。
说明书
一种带有曝气装置的污水池
技术领域
本实用新型涉及污水处理技术领域，特别是一种带有曝气装置的污水池。
背景技术
纸是我们日常生活中最常用的物品，无论读书、看报，或是写字、作画，都得和纸接触;在工业、农业和国防工业生产中，也离不开纸。造纸分有机制和手工两种形式。机制是在造纸机上连续进行，将适合于纸张质量的纸浆，用水稀释至一定浓度，在造纸机的网部初步脱水，形成湿的纸页，再经压榨脱水，然后烘干成纸，主要分为制浆、调制、抄造、加工等主要步骤。
现有技术中纸浆和水混合进行厌氧处理后出水颜色变黑，一般通过曝气池对污水进行处理，使污水变白，避免对造纸影响。曝气池利用活性污泥法进行污水处理的构筑物，池内提供一定污水停留时间，满足好氧微生物所需要的氧量以及污水与活性污泥充分接触的混合条件。但是在实际污水处理过程中，曝气区域的流动性较差，曝气池中的供氧量偏低，未达到净化污水的效果，而且曝气池处理后的水质存在部分固体颗粒，影响纸张生产质量。
实用新型内容
针对现有技术存在的不足，本实用新型提供一种带有曝气装置的污水池，提高曝气区中污水的流动性，加速空气中的氧向液体中转移，提高曝气池中的供氧量，同时降低处理后的水质中的固体颗粒含量，提高纸张生产质量。
为了达到上述目的，本实用新型通过以下技术方案来实现：一种带有曝气装置的污水池，其特征在于：包括过滤区、曝气区和沉淀区，所述过滤区上设有污水箱体，所述污水箱体上设有排污管，所述过滤区中固定连接有过滤框架，所述过滤框架中设有滤网，所述滤网设于所述排污管的下方，所述过滤区上横向设有第一排水管，所述第一排水管与所述曝气区连通;所述曝气区的底部设有曝气装置，所述曝气装置包括空气管和微孔曝气器，所述曝气区中设有支撑架，所述支撑架的底部设有限位块，所述限位块上设有转动杆，所述转动杆上转动连接有翻板，所述支撑架上固定连接有横板，所述横板与所述翻板之间设有弹性绳，所述翻板设于所述微孔曝气器的上方，所述曝气区上横向设有第二排水管，所述第二排水管与所述沉淀区连通;所述沉淀区的底部设有倾斜台，所述沉淀区的侧壁上固定连接有导向板，所述导向板设于所述倾斜台与所述第二排水管之间，所述沉淀区的底部纵向连通有第三排水管。
本实用新型进一步设置为：所述过滤区的外侧设有三角支架，所述三角支架支撑所述污水箱体。污水箱体与过滤区之间的固定面积较小，污水箱体容易从过滤区上脱落，因此在过滤区与污水箱体之间设置三角支架，增加固定面积，使得污水箱体所承受的一部分力能分担到过滤区上，增加污水箱体在过滤区上的牢固性，使得污水箱体将污水稳定地排入到过滤区中。
本实用新型进一步设置为：所述过滤框架的侧面设有固定杆，所述固定杆设于所述过滤区上。当固定杆固定在过滤区的内壁上时，可实现过滤框架固定连接在过滤区上，方便在过滤区上安装和拆卸过滤框架，能及时对过滤框架上的滤网进行清洗工作，使得滤网起到最佳的过滤效果。
本实用新型进一步设置为：所述固定杆上设有垫圈，所述垫圈设于所述过滤框架与所述过滤区之间。当固定杆固定在过滤区的内壁上时，过滤框架会出现不同程度的位置偏移，因此在固定杆上设置垫圈，垫圈卡紧在过滤框架与过滤区之间，使得过滤框架牢牢地固定在过滤区中，过滤框架上的滤网用于过滤固体颗粒。
本实用新型进一步设置为：所述支撑架包括支撑底座、支撑杆和支撑台，所述支撑底座固定于所述曝气区的内壁上，所述支撑杆设于所述支撑底座之间，所述支撑台设于所述支撑杆上，所述支撑台的底部与所述限位块固定连接，所述支撑台的侧面与所述横板固定连接。支撑架结构简单，安装方便，而且起到一个支撑的作用。
本实用新型进一步设置为：所述支撑杆与所述支撑底座的连接方式采用螺纹连接。在支撑杆上转动支撑底座，可将支撑底座在支撑杆安装或者拆卸，使得支撑杆与支撑底座之间的连接结构简单，便于对翻板进行清洗和维护工作，使得翻板能最大效果地提高曝气区中污水的流动性。
本实用新型进一步设置为：所述翻板上设有至少两个轴承，所述轴承设于所述转动杆上，所述轴承与所述翻板固定连接。当微孔曝气器在污水中通入空气时，在空气的向上冲击作用下，轴承在转动杆上转动，由于轴承与翻板固定连接，这样轴承带动翻板绕着转动杆转动，可提高曝气区中污水的流动性，加速空气中的氧向液体中转移，提高曝气池中的供氧量。
本实用新型具有有益效果为：设置过滤区、曝气区和沉淀区三个区域，过滤区主要是对污水中的固体颗粒进行过滤作用，当污水箱体上的排污管向滤网上排放污水时，污水能从滤网上的滤孔中透过，而体积大于滤孔的固体颗粒附着在滤网上，使得滤网对污水中的固体颗粒进行过滤作用，为了防止滤网堵住，就在过滤框架的侧面设置固定杆，方便对过滤框架的安装和拆卸，能及时对过滤框架上的滤网进行清洗工作，使得滤网有很好的渗透效果，滤网具有最佳的过滤效果;曝气区主要是通过曝气装置在污水中通入空气，使得污水和空气接触进行充氧作用，当微孔曝气器在污水中通入空气时，在空气的向上冲击作用下，轴承在转动杆上转动，由于轴承与翻板固定连接，这样轴承带动翻板绕着转动杆转动，横板能对翻板进行阻挡作用，而弹性绳能对翻板进行牵引作用，使得翻板在污水中不停地进行偏转作用，可提高曝气区中污水的流动性，加速空气中的氧向液体中转移，提高曝气池中的供氧量，由于支撑杆与支撑底座的连接方式采用螺纹连接，方便将支撑底座在支撑杆安装或者拆卸，便于对翻板进行清洗和维护工作，使得翻板能最大效果地提高曝气区中污水的流动性;沉淀区主要是对污水中的固体颗粒进行沉淀作用，污水通过曝气后，从第二排水管排入到沉淀区中，导向板对水质进行导向作用，由于倾斜台为倾斜设置，积水处低于排水处，使得水质中的固体颗粒沉积在倾斜台的最低处，而净化后的水质从第三排水管中排出，这样能有效清除水质中的固体颗粒，提高纸张的质量。
