申请日2015.11.27
公开(公告)日2016.06.08
IPC分类号C02F9/10
摘要
本实用新型涉及一种生活用污水过滤装置，包括装置壳体，在装置壳体上设有进水通道和出水通道，在装置壳体内设有过滤网腔、U型浸滤腔和沉淀腔，过滤网腔内设有过滤网，在U型浸滤腔内设有隔板，隔板的底部与U型浸滤腔的底壁之间设有过流通道，在U型浸滤腔内设有浸滤颗粒填充体，过滤网腔通过进水管连接在U型浸滤腔的顶部，沉淀腔连接在U型浸滤腔的顶部且低于进水管，进水管与沉淀腔设置在隔板的两端，在装置壳体内还设有高温消毒腔，高温消毒腔设置在沉淀腔与出水通道之间，在高温消毒腔内设有加热块和与加热块相连接的加热支架。本实用新型的结构简单、操作简单快捷，大大提高了污水的处理效率，使用稳定性好，适用性强，实用性好。
权利要求书
1.一种生活用污水过滤装置，包括装置壳体，在所述装置壳体上设有进水通道和出水通道，其特征在于：在所述装置壳体内设有过滤网腔、U型浸滤腔和沉淀腔，所述过滤网腔内设有过滤网，在所述U型浸滤腔内设有隔板，所述隔板的底部与U型浸滤腔的底壁之间设有过流通道，在所述U型浸滤腔内设有浸滤颗粒填充体，所述过滤网腔通过进水管连接在U型浸滤腔的顶部，所述沉淀腔连接在所述U型浸滤腔的顶部且低于进水管，所述进水管与沉淀腔设置在隔板的两端，在所述装置壳体内还设有高温消毒腔，所述高温消毒腔设置在所述沉淀腔与所述出水通道之间，在所述高温消毒腔内设有加热块和与所述加热块相连接的加热支架。
2.根据权利要求1所述的生活用污水过滤装置，其特征在于：在所述高温消毒腔的内壁上设有保温贴合层，在所述高温消毒腔的顶部还设有保温盖板，在所述保温盖板上设有与所述沉淀腔相连通的进水流道和与出水通道相连通的出水流道。
3.根据权利要求2所述的生活用污水过滤装置，其特征在于：所述浸滤颗粒填充体为细河沙、细陶瓷过滤颗粒或净水竹炭颗粒的一种或多种组合。
4.根据权利要求3所述的生活用污水过滤装置，其特征在于：在所述高温消毒腔与所述出水通道之间设有降温通道，在所述降温通道的内壁中设有降温管，在所述装置壳体内设有制冷器，所述制冷器与所述降温管相连通。
说明书
生活用污水过滤装置
技术领域
本实用新型属于生活用品技术领域，具体涉及一种生活用污水过滤装置。
背景技术
随着我国人民生活水平的提高，相应的生活污水的排放也逐渐增多，现有技术的生活污水大多采用物理的、化学的和生物的方法进行处理，其虽然可以实现水质达到排放标准或重复使用的要求，但是其也存在一定的不足，如清理残渣不方便，而且其处理方式费时费力，同时也会影响处理效率，适用性和实用性受到限制，难以满足市场的需求。
实用新型内容
为了解决上述技术问题，本实用新型是提供一种结构简单、使用稳定性好且适用性强的生活用污水过滤装置。

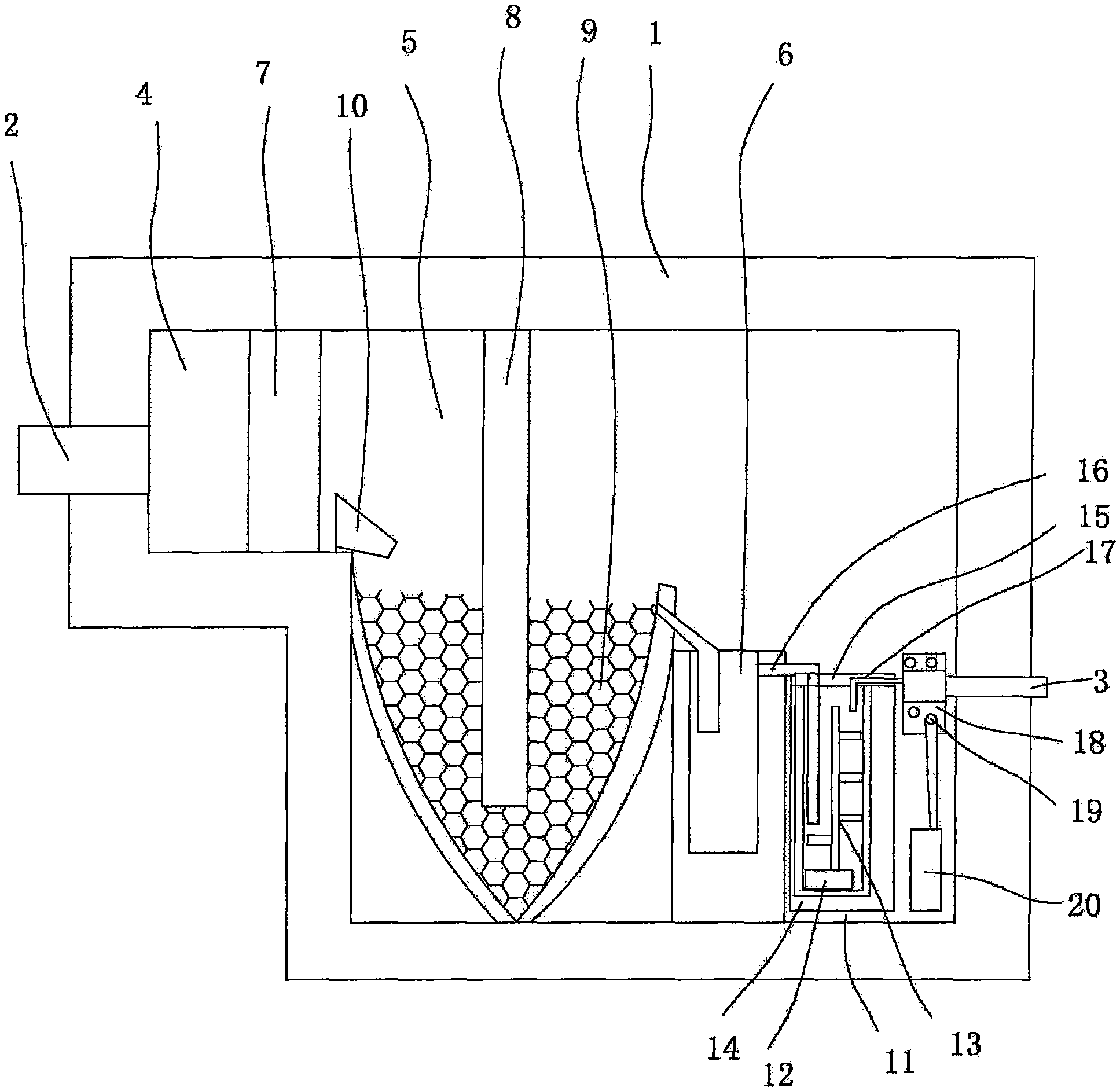

实现本实用新型目的的技术方案是一种生活用污水过滤装置，包括装置壳体，在所述装置壳体上设有进水通道和出水通道，在所述装置壳体内设有过滤网腔、U型浸滤腔和沉淀腔，所述过滤网腔内设有过滤网，在所述U型浸滤腔内设有隔板，所述隔板的底部与U型浸滤腔的底壁之间设有过流通道，在所述U型浸滤腔内设有浸滤颗粒填充体，所述过滤网腔通过进水管连接在U型浸滤腔的顶部，所述沉淀腔连接在所述U型浸滤腔的顶部且低于进水管，所述进水管与沉淀腔设置在隔板的两端，在所述装置壳体内还设有高温消毒腔，所述高温消毒腔设置在所述沉淀腔与所述出水通道之间，在所述高温消毒腔内设有加热块和与所述加热块相连接的加热支架。
在所述高温消毒腔的内壁上设有保温贴合层，在所述高温消毒腔的顶部还设有保温盖板，在所述保温盖板上设有与所述沉淀腔相连通的进水流道和与出水通道相连通的出水流道。
所述浸滤颗粒填充体为细河沙、细陶瓷过滤颗粒或净水竹炭颗粒的一种或多种组合。
在所述高温消毒腔与所述出水通道之间设有降温通道，在所述降温通道的内壁中设有降温管，在所述装置壳体内设有制冷器，所述制冷器与所述降温管相连通。
本实用新型具有积极的效果：本实用新型的结构简单、操作简单快捷，可快速有效的完成对生活用污水的处理，大大提高了污水的处理效率，使用稳定性好，适用性强，实用性好。
