申请日2015.12.09
公开(公告)日2016.05.11
IPC分类号E03F5/10
摘要
本实用新型公开了一种用于污水调节池的浮力垫，其设于污水调节池与浮动盖下方的覆盖膜之间，该浮力垫包括多个并排设置的浮板，相邻两个浮板之间具有间隙。本实用新型通过在覆盖膜下增设浮力垫，达到方便污水调节池内气体导排，避免覆盖膜长时间接触污水被腐蚀而降低使用寿命的目的。

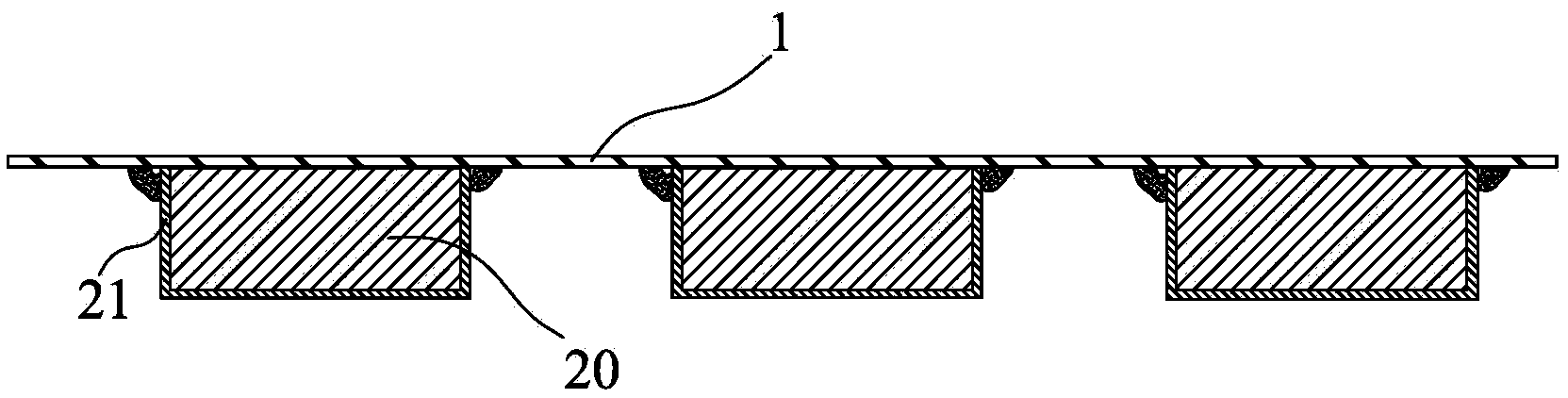

摘要附图
权利要求书
1.一种用于污水调节池的浮力垫，其特征在于，其设于污水调节池与浮动盖下方的覆盖膜之间，该浮力垫包括多个浮板，相邻两个浮板之间具有间隙。
2.如权利要求1所述的用于污水调节池的浮力垫，其特征在于，该浮板固定于该浮动盖下方的覆盖膜。
3.如权利要求1所述的用于污水调节池的浮力垫，其特征在于，所述浮力垫还包括高密度聚乙烯膜层，该高密度聚乙烯膜层包覆于每个浮板的外表。
4.如权利要求3所述的用于污水调节池的浮力垫，其特征在于，所述覆盖膜的材质为高密度聚乙烯，所述高密度聚乙烯膜层与所述覆盖膜采用挤压焊接方式焊接固定在一起。
5.如权利要求1所述的用于污水调节池的浮力垫，其特征在于，所述浮板为多行多列并排设置。
6.如权利要求1所述的用于污水调节池的浮力垫，其特征在于，所述浮板材质为聚乙烯或聚苯乙烯。
7.如权利要求1所述的用于污水调节池的浮力垫，其特征在于，所述浮板的厚度为200mm，长度为1000mm，宽度为500mm。
8.如权利要求1所述的用于污水调节池的浮力垫，其特征在于，相邻两个浮板之间的距离为500mm。
9.如权利要求1所述的用于污水调节池的浮力垫，其特征在于，相邻两个所述浮板组成一对，配对的两个浮板之间的距离为500mm，不同两对浮板之间的距离为8~12m。
10.如权利要求3所述的用于污水调节池的浮力垫，其特征在于，所述高密度聚乙烯膜层厚度为1.0~2.0mm。
说明书
一种用于污水调节池的浮力垫
技术领域
本实用新型有关一种污水调节池的浮力垫，特别是指一种能使污水调节池上的浮动盖免受腐蚀，并使污水调节池内的气体顺利导排的浮力垫。
背景技术
目前，随着环境保护意识的不断增强，填埋场污水调节池会用到柔性浮动盖系统，主要用于隔离污水调节池内厌氧反应所产生的恶臭气体，避免雨水进入污水调节池成为污水，减少污水产生量。浮动盖系统采用柔性覆盖膜(如HDPE(高密度聚乙烯)膜)将污水调节池覆盖，从而形成一个封闭系统，由于膜体直接与污水接触，导致调节池中所产生的气体无法顺畅导排，从而在调节池内形成气包，存在一定的安全隐患。并且由于浮动盖的HDPE膜长期与污水接触，容易被腐蚀，从而降低使用寿命。
实用新型内容
有鉴于此，本实用新型的主要目的在于提供一种能使浮动盖的覆盖膜免受腐蚀，并使污水调节池内的气体顺利导排的污水调节池的浮力垫。
为达到上述目的，本实用新型提供一种用于污水调节池的浮力垫，其设于污水调节池与浮动盖下方的覆盖膜之间，该浮力垫包括多个并排设置的浮板，相邻两个浮板之间具有间隙。
该浮板固定于该浮动盖下方的覆盖膜。
所述浮力垫还包括高密度聚乙烯膜层，该高密度聚乙烯膜层包覆于每个浮板的外表。
所述覆盖膜的材质为高密度聚乙烯，所述高密度聚乙烯膜层与所述覆盖膜采用挤压焊接方式焊接固定在一起。
所述浮板为多行多列并排设置。
所述浮板材质为聚乙烯或聚苯乙烯。
所述浮板的厚度为200mm，长度为1000mm，宽度为500mm。
相邻两个浮板之间的距离为500mm。
相邻两个所述浮板组成一对，配对的两个浮板之间的距离为500mm，不同两对浮板之间的距离为8~12m。
所述高密度聚乙烯膜层厚度为1.0~2.0mm。
本实用新型通过在覆盖膜下增设浮力垫，达到方便污水调节池内气体导排，避免覆盖膜长时间接触污水被腐蚀而降低使用寿命的目的。
