申请日2015.12.09
公开(公告)日2016.05.18
IPC分类号B01D29/35; B01D29/64; C02F9/02
摘要
本实用新型提供了一种高效除污污水处理池，属于水处理装置领域。它解决了污水处理池的过滤筒内污物不易清理的问题。本高效除污污水处理池包括池体和过滤筒，过滤筒两端设有与池壁固定的挡板，过滤筒筒壁上设有进水口，还包括气缸，气缸通过活塞杆连接有清洁盘，清洁盘位于过滤筒内，清洁盘边缘设有与过滤筒内壁贴合的刷毛，过滤筒内壁靠近两端挡板位置还设有环形槽，环形槽内设有环形集污板，集污板具有背向环形槽槽壁的内凹环形光滑集污面，集污板上还设有与集污面最低点连通的排污口，清洁盘两侧还设有挡块，且挡块沿过滤筒轴向的厚度与环形槽槽宽相同，且气缸能通过活塞杆推动清洁盘沿过滤筒轴向移动。本水处理池能方便对过滤筒内壁进行清理。

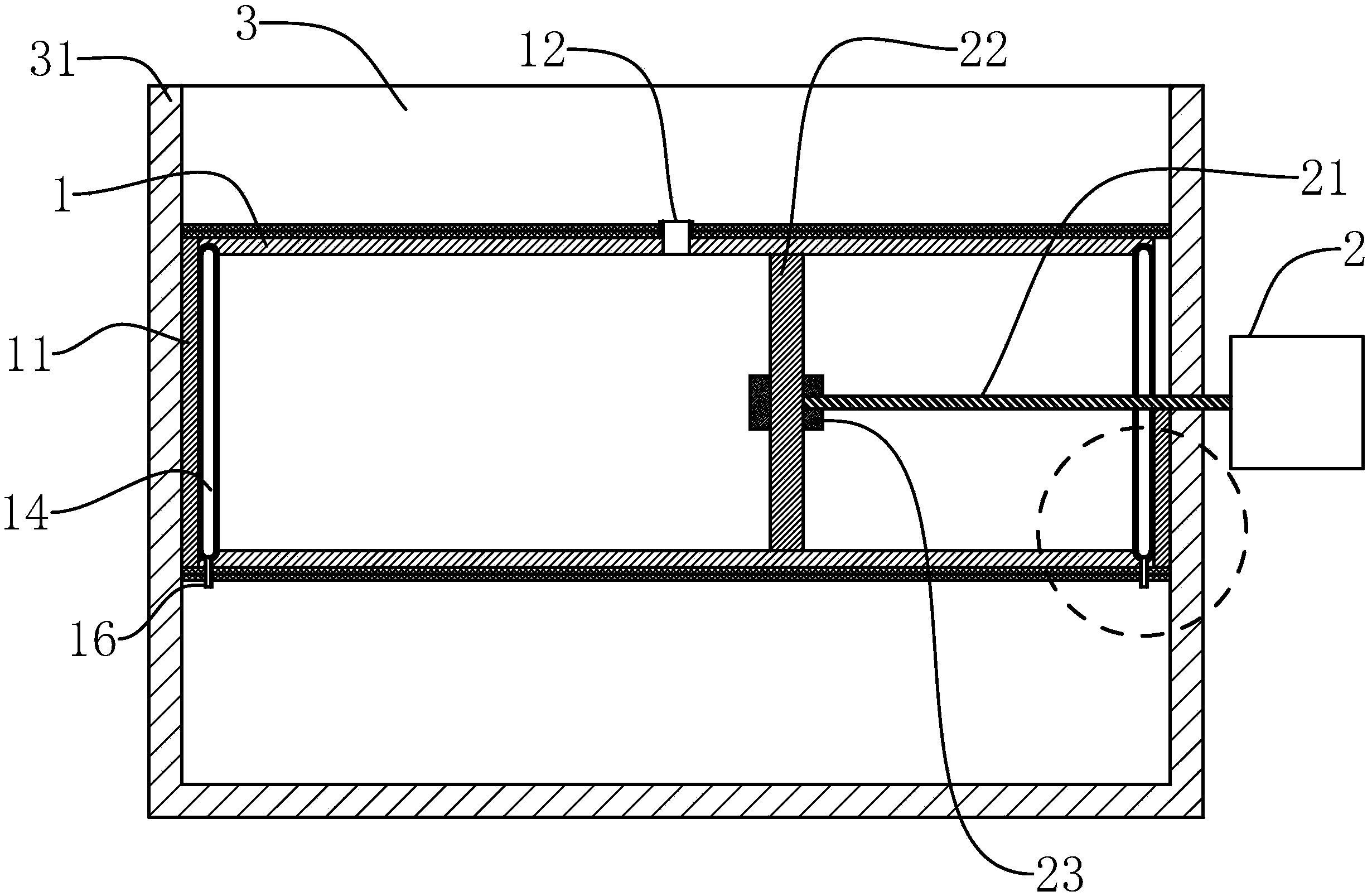

摘要附图
权利要求书
1.一种高效除污污水处理池，包括池体(3)和设在池体(3)内的圆筒形过滤筒(1)，所述的过滤筒(1)表面均布有过滤孔，其特征在于：所述的过滤筒(1)沿轴向两端设有挡板(11)，且挡板(11)与池壁(31)固定，所述的过滤筒(1)轴线呈水平设置，过滤筒(1)筒壁上设有进水口(12)，还包括气缸(2)，气缸(2)通过活塞杆(21)连接有圆板状清洁盘(22)，且活塞杆(21)与过滤筒(1)同轴，清洁盘(22)位于过滤筒(1)内，并与过滤筒(1)轴线垂直，且清洁盘(22)边缘设有与过滤筒(1)内壁贴合的刷毛，所述的过滤筒(1)内壁靠近两端挡板(11)位置还设有环形槽(13)，且环形槽(13)内设有环形集污板(14)，所述的集污板(14)具有背向环形槽(13)槽壁的内凹环形光滑集污面(15)，所述的集污板(14)上还设有与集污面(15)最低点连通的排污口(16)，所述的清洁盘(22)两侧还设有挡块(23)，且挡块(23)沿过滤筒(1)轴向的厚度与所述的环形槽(13)槽宽相同，且气缸(2)能通过活塞杆(21)推动所述的清洁盘(22)沿过滤筒(1)轴向移动。
2.根据权利要求1所述的一种高效除污污水处理池，其特征在于：所述的两个挡板(11)相峙一侧和集污面(15)上设有光滑涂层，且集污面(15)与挡板(11)平滑过渡。
3.根据权利要求2所述的一种高效除污污水处理池，其特征在于：所述的进水口(12)设在过滤筒(1)上方沿过滤筒(1)轴线中点位置。
4.根据权利要求3所述的一种高效除污污水处理池，其特征在于：所述的集污板(14)为环形薄板压制形成，所述的过滤筒(1)外壁包覆有无纺布(17)和超滤膜(18)。
说明书
一种高效除污污水处理池
技术领域
本实用新型属于水处理技术领域，涉及一种高效除污污水处理池。
背景技术
水处理池是用于对污水进行处理的装置，现有的水处理池内一般会设置过滤筒进行初级过滤，但由于过滤筒为封闭筒状结构，因此污物会粘在过滤筒内壁难以清除，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种带清洁过滤筒功能的高效除污污水处理池。
本实用新型的目的可通过下列技术方案来实现：一种高效除污污水处理池，包括池体和设在池体内的圆筒形过滤筒，所述的过滤筒表面均布有过滤孔，其特征在于：所述的过滤筒沿轴向两端设有挡板，且挡板与池壁固定，所述的过滤筒轴线呈水平设置，过滤筒筒壁上设有进水口，还包括气缸，气缸通过活塞杆连接有圆板状清洁盘，且活塞杆与过滤筒同轴，清洁盘位于过滤筒内，并与过滤筒轴线垂直，且清洁盘边缘设有与过滤筒内壁贴合的刷毛，所述的过滤筒内壁靠近两端挡板位置还设有环形槽，且环形槽内设有环形集污板，所述的集污板具有背向环形槽槽壁的内凹环形光滑集污面，所述的集污板上还设有与集污面最低点连通的排污口，所述的清洁盘两侧还设有挡块，且挡块沿过滤筒轴向的厚度与所述的环形槽槽宽相同，且气缸能通过活塞杆推动所述的清洁盘沿过滤筒轴向移动。
进水口接进水管，用于引入污水，污水通过过滤筒过滤，而污水上的污物会粘附在过滤筒内壁，之后使气缸能通过活塞杆推动清洁盘沿过滤筒轴向移动，利用刷毛刷出过滤筒内壁贴合的污物，污物会通过清洁盘推动至集中在集污板上，并通过光滑集污面流动至集污面最低点的排污口上，并通过排污口连接排污管排出，因此本污水处理池能方便对过滤筒内壁进行清理，而且通过挡块避免清洁盘陷入集污板内。
在上述的一种高效除污污水处理池中，所述的两个挡板相峙一侧和集污面上设有光滑涂层，且集污面与挡板平滑过渡。
因此污物也能通过挡板流动至集污面上。
在上述的一种高效除污污水处理池中，所述的进水口设在过滤筒上方沿过滤筒轴线中点位置。
在上述的一种高效除污污水处理池中，所述的集污板为环形薄板压制形成，所述的过滤筒外壁包覆有无纺布和超滤膜。
与现有技术相比，本实用新型具有如下优点：
进水口接进水管，用于引入污水，污水通过过滤筒过滤，而污水上的污物会粘附在过滤筒内壁，之后使气缸能通过活塞杆推动清洁盘沿过滤筒轴向移动，利用刷毛刷出过滤筒内壁贴合的污物，污物会通过清洁盘推动至集中在集污板上，并通过光滑集污面流动至集污面最低点的排污口上，并通过排污口连接排污管排出，因此本污水处理池能方便对过滤筒内壁进行清理，而且通过挡块避免清洁盘陷入集污板内。
