申请日2015.12.08
公开(公告)日2016.05.11
IPC分类号C02F9/04
摘要
本实用新型公开了一种高盐高COD废水多级Fenton处理装置，包括：通过管线顺次连接的多级Fenton处理单元、中间水池、活性炭过滤装置和清水池;其中各级Fenton处理单元均包括：通过管线顺次连接的Fenton氧化塔、中和絮凝反应装置和离心脱水装置;中间水池还通过设有外回流泵的管线与一级Fenton处理单元的Fenton氧化塔的入水口连通，中间水池还通过管线与清水池连通。本实用新型可以对高盐度有机物污染地表水进行处理，满足生产和环保要求。

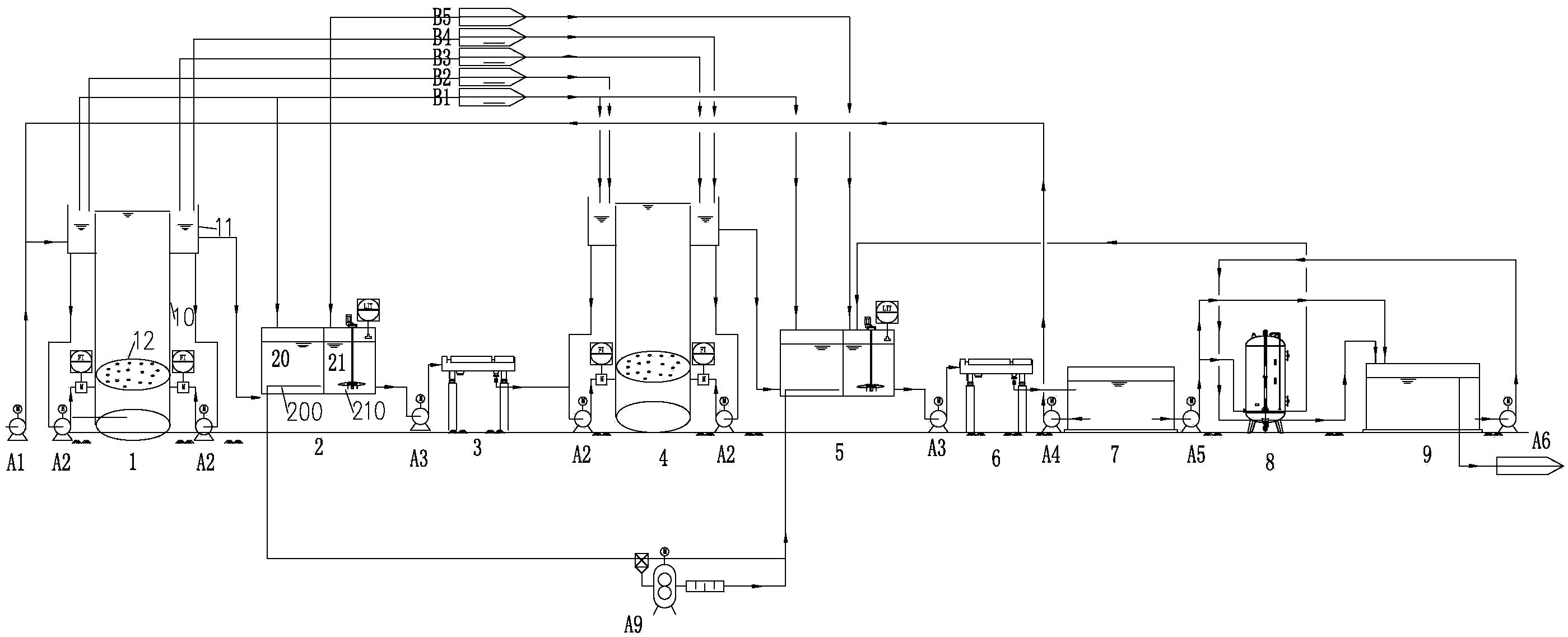

摘要附图
权利要求书
1.一种高盐高COD废水多级Fenton处理装置，其特征在于，包括：通过管线顺次连接的多级Fenton处理单元、中间水池、活性炭过滤装置和清水池;
其中各级Fenton处理单元均包括：通过管线顺次连接的Fenton氧化塔、中和絮凝反应装置和离心脱水装置;
中间水池还通过设有外回流泵的管线与一级Fenton处理单元的Fenton氧化塔的入水口连通，中间水池还通过管线与清水池连通。
2.根据权利要求1所述的高盐高COD废水多级Fenton处理装置，其特征在于，所述清水池通过反冲洗管线与活性炭过滤装置的反冲洗水入口连接，活性炭过滤装置的反冲洗水出口通过排水管线与最后一级Fenton处理单元的中和絮凝反应装置连通。
3.根据权利要求1所述的高盐高COD废水多级Fenton处理装置，其特征在于，各级Fenton处理单元的中和絮凝反应装置均包括连通的中和槽和絮凝反应槽;各级Fenton处理单元中的Fenton氧化塔的出水口通过管线与该Fenton处理单元中的中和槽的入水口连通;各级Fenton处理单元中的絮凝反应槽的出水口通过管线与该Fenton处理单元中离心脱水装置连通。
4.根据权利要求3所述的高盐高COD废水多级Fenton处理装置，其特征在于，所述清水池通过反冲洗管线与活性炭过滤装置的反冲洗水入口连接，活性炭过滤装置的反冲洗水出口通过排水管线与最后一级Fenton处理单元的中和絮凝反应装置的絮凝反应槽连通。
5.根据权利要求3所述的高盐高COD废水多级Fenton处理装置，其特征在于，还包括中和碱性药剂添加装置和絮凝剂添加装置，中和碱性药剂添加装置通过管线与各级Fenton处理单元中的中和槽连通，絮凝剂添加装置通过管线与各级Fenton处理单元中的中和槽连通。
6.根据权利要求3所述的高盐高COD废水多级Fenton处理装置，其特征在于，各级Fenton处理单元中的中和槽内底部均设有曝气装置，曝气装置与风机连接;各级Fenton处理单元中的絮凝反应槽内均设有搅拌装置。
7.根据权利要求1所述的高盐高COD废水多级Fenton处理装置，其特征在于，各级Fenton处理单元中的Fenton氧化塔的结构，均包括如下：
塔体，塔体的顶部呈开口状;
围绕塔体顶部开口处设有回流堰槽，回流堰槽中有两个垂直设置的出水隔板，将其分隔成进水区和出水区，回流堰槽的进水区设有入水口，回流堰槽的出水区设有出水口，该出水口与中和槽连通，回流堰槽的进水区和出水区均设有回流口;
塔体内的底部设有进水布水装置，其通过设有内回流泵的内回流管线分别与进水区和出水区的回流口连通。
8.根据权利要求7所述的高盐高COD废水多级Fenton处理装置，其特征在于，还包括硫酸亚铁加药装置，通过管线与各级Fenton处理单元中的Fenton氧化塔的回流堰槽的出水区连通;
浓硫酸加药装置，通过管线与各级Fenton处理单元中的Fenton氧化塔的回流堰槽的出水区连通;
双氧水加药装置，通过管线与各级Fenton处理单元中的Fenton氧化塔的回流堰槽的进水区连通。
9.根据权利要求7所述的高盐高COD废水多级Fenton处理装置，其特征在于，所述进水布水装置包括圆盘布水管、布水器及穿孔隔板，穿孔隔板卡设在塔体内部，布水器设置在圆盘布水管上，圆盘布水管设置在穿孔隔板的下方，布水器卡设在穿孔隔板的孔中，所述内回流管线与圆盘布水管连通。
10.根据权利要求7所述的高盐高COD废水多级Fenton处理装置，其特征在于，还包括中和碱性药剂添加装置，通过管线与各级Fenton处理单元中的Fenton氧化塔的回流堰槽的进水区连通。
说明书
一种高盐高COD废水多级Fenton处理装置
技术领域
本实用新型关于一种高盐高COD废水处理装置。更具体地说，是关于一种高COD芒硝湖水的多级Fenton处理装置。
背景技术
近年来，在国家政策和资源的支持下，我国西北各省建立了大量的工业基地，包括煤化工、石油化工基地等。由于环保设施建设的之后以及处理技术的落后，大部分工业园区污水并没有的到妥善的处理处置。大量的含盐有机工业废水经过处理后，并没有达到相应的排放标准就排入自然水体或者临时修建的氧化塘设施等，对附近的自然水体和地下水清洁安全带来了严重的危害，造成了较为恶劣的社会影响。随着时间推移与水分蒸发，水体中的盐分进一步累积，甚至形成近饱和的芒硝湖(如腾格里芒硝湖)，给水体中有机物的处理带来了更高的难度。因此，迫切需要一种操作方便、经济有效、启动迅速的高盐高COD废水处理处置工艺，来对现存以及现排放的高盐高COD难处理废水进行达标处理，以满足生产、生活和环保的需求。
实用新型内容
为了解决上述技术问题，本实用新型提供一种能对近饱和高盐废水中的高浓度COD进行有效处理的装置及工艺，以达到排放要求。
本实用新型中高盐高COD废水是指氯化钠盐或硫酸钠盐接近饱和、COD含量≥10000mg/L的污染水。
本实用新型提供的高盐高COD废水多级Fenton处理装置，包括：通过管线顺次连接的多级Fenton处理单元、中间水池、活性炭过滤装置和清水池;
其中各级Fenton处理单元均包括：通过管线顺次连接的Fenton氧化塔、中和絮凝反应装置和离心脱水装置;
中间水池还通过设有外回流泵的管线与一级Fenton处理单元的Fenton氧化塔的入水口连通，中间水池还通过管线与清水池连通。
作为优选技术方案，所述清水池通过反冲洗管线与活性炭过滤装置的反冲洗水入口连接，活性炭过滤装置的反冲洗水出口通过排水管线与最后一级Fenton处理单元的中和絮凝反应装置连通。
作为优选技术方案，各级Fenton处理单元的中和絮凝反应装置均包括连通的中和槽和絮凝反应槽;各级Fenton处理单元中的Fenton氧化塔的出水口通过管线与该Fenton处理单元中的中和槽的入水口连通;各级Fenton处理单元中的絮凝反应槽的出水口通过管线与该Fenton处理单元中离心脱水装置连通。
作为优选技术方案，所述清水池通过反冲洗管线与活性炭过滤装置的反冲洗水入口连接，活性炭过滤装置的反冲洗水出口通过排水管线与最后一级Fenton处理单元的中和絮凝反应装置的絮凝反应槽连通。
作为优选技术方案，上述的高盐高COD废水多级Fenton处理装置，还包括中和碱性药剂添加装置和絮凝剂添加装置，中和碱性药剂添加装置通过管线与各级Fenton处理单元中的中和槽连通，絮凝剂添加装置通过管线与各级Fenton处理单元中的中和槽连通。
作为优选技术方案，各级Fenton处理单元中的中和槽内底部均设有曝气装置，曝气装置与风机连接;各级Fenton处理单元中的絮凝反应槽内均设有搅拌装置。
作为优选技术方案，各级Fenton处理单元中的Fenton氧化塔的结构，均包括如下：
塔体，塔体的顶部呈开口状;
围绕塔体顶部开口处设有回流堰槽，回流堰槽中有两个垂直设置的出水隔板，将其分隔成进水区和出水区，回流堰槽的进水区设有入水口，回流堰槽的出水区设有出水口，该出水口与中和槽连通，回流堰槽的进水区和出水区均设有回流口;
塔体内的底部设有进水布水装置，其通过设有内回流泵的内回流管线分别与进水区和出水区的回流口连通。
作为优选技术方案，上述的高盐高COD废水多级Fenton处理装置，还包括硫酸亚铁加药装置，通过管线与各级Fenton处理单元中的Fenton氧化塔的回流堰槽的出水区连通;
浓硫酸加药装置，通过管线与各级Fenton处理单元中的Fenton氧化塔的回流堰槽的出水区连通;
双氧水加药装置，通过管线与各级Fenton处理单元中的Fenton氧化塔的回流堰槽的进水区连通。
作为优选技术方案，所述进水布水装置包括圆盘布水管、布水器及穿孔隔板，穿孔隔板卡设在塔体内部，布水器设置在圆盘布水管上，圆盘布水管设置在穿孔隔板的下方，布水器卡设在穿孔隔板的孔中，所述内回流管线与圆盘布水管连通。
作为优选技术方案，上述的高盐高COD废水多级Fenton处理装置，还包括中和碱性药剂添加装置，通过管线与各级Fenton处理单元中的Fenton氧化塔的回流堰槽的进水区连通。
本实用新型能够达到以下有益效果：
采用本实用新型中的一种近饱和高盐高COD废水处理工艺及其装置，可以对高盐度有机物污染地表水进行处理，满足生产和环保要求，并且本实用新型中所采用的各装置均为现有的市售成熟产品，在单独使用时不能满足水的净化要求，只有在组合并按特定的顺序使用后可以使水达到再次使用的要求，具有操作方便，成本低廉的优点。
