申请日2015.12.08
公开(公告)日2017.04.19
IPC分类号C02F3/00
摘要
本实用新型公开了一种集成式MBR膜水处理系统，包括膜池、清水池，所述膜池内设有若干MBR膜组件，所述MBR膜组件设有出水管，所述出水管通过真空泵连通至清水池，所述MBR膜组件由若干MBR膜箱组成，所述MBR膜箱上设有进气管及出水口，所述出水口连通至出水管。本处理器将MBR膜组件高度集成，且可实现不同规模的水处理需求，安装拆卸方便，效率高。

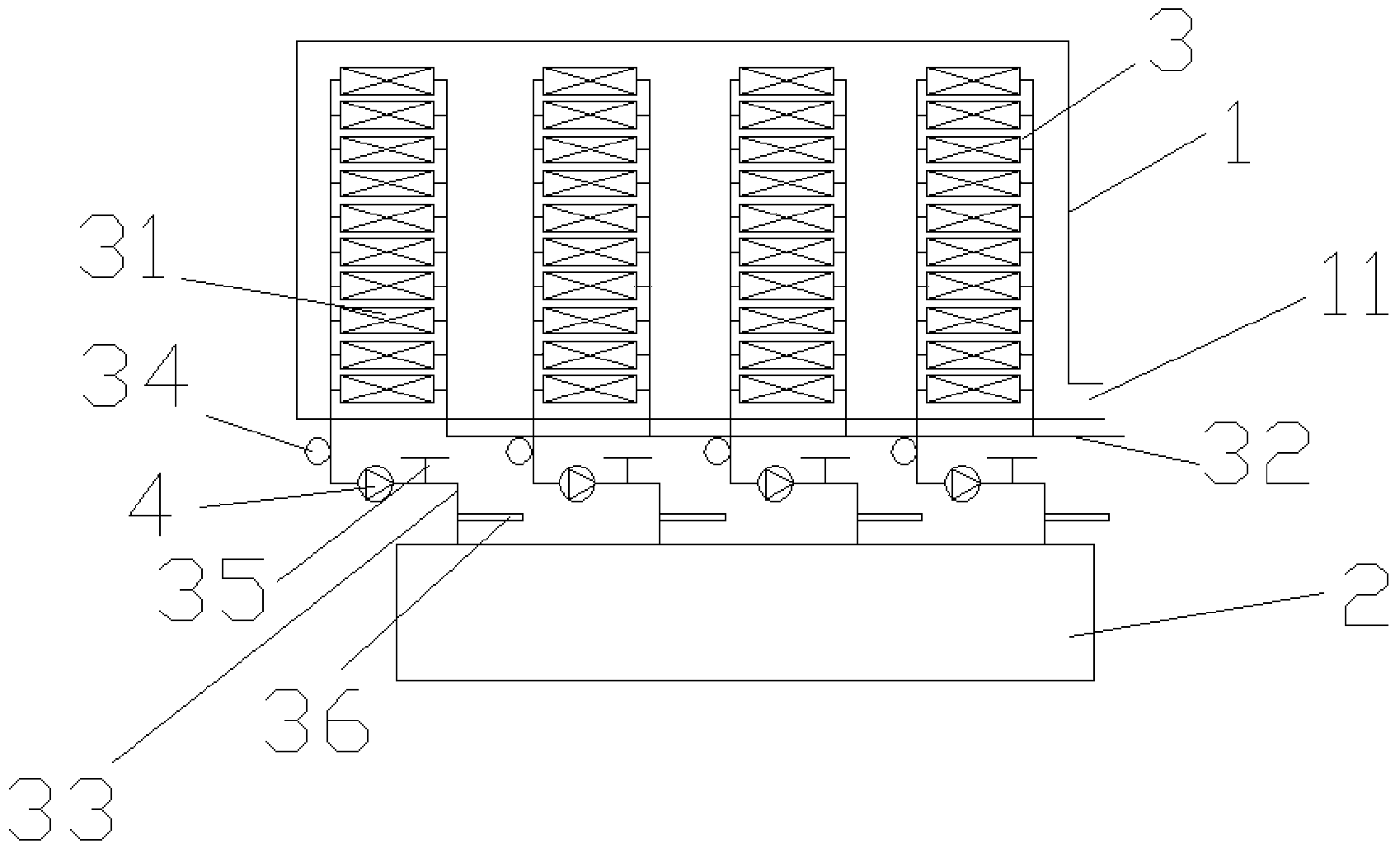

摘要附图
权利要求书
1.一种集成式MBR膜水处理系统，其特征在于：包括膜池(1)、清水池(2)，所述膜池内设有若干MBR膜组件(3)，所述MBR膜组件(3)设有出水管(33)，所述出水管(33)通过真空泵(4)连通至清水池(2)，所述MBR膜组件(3)由若干MBR膜箱(31)组成，所述MBR膜箱(31)上设有进气管(32)及出水口，所述出水口连通至出水管(33);
所述MBR膜箱(31)由中空纤维膜组成，所述中空纤维膜孔径为0.5μm;
所述MBR膜组件(3)有10只MBR膜箱(31)组成;
所述MBR膜组件有四个;
所述膜池(1)设有排泥口(11);
所述出水管(33)上设有真空表(34)。
2.根据权利要求1所述的一种集成式MBR膜水处理系统，其特征在于：所述出水管(33)上设有调节阀(35)。
3.根据权利要求1所述的一种集成式MBR膜水处理系统，其特征在于：所述出水管(33)上设有流量计(36)。
说明书
一种集成式MBR膜水处理系统
技术领域
本实用新型涉及一种集成式MBR膜水处理系统。
背景技术
聚偏氟乙烯是一种性能优良的高分子材料，具有良好的化学稳定性、热稳定性和机械强度。因此利用聚偏氟乙烯可以做成中空纤维膜，这种聚偏氟乙烯中空纤维膜在膜生物反应器MBR得到了广泛应用。现有技术中，利用MBR膜进行水处理普遍效率偏低。
实用新型内容
本实用新型的目的在于：提供一种效率高的MBR膜水处理器
本实用新型是通过以下技术方案实现的：一种集成式MBR膜水处理系统，包括膜池、清水池，所述膜池内设有若干MBR膜组件，所述MBR膜组件设有出水管，所述出水管通过真空泵连通至清水池，所述MBR膜组件由若干MBR膜箱组成，所述MBR膜箱上设有进气管及出水口，所述出水口连通至出水管。进一步的所述MBR膜箱由中空纤维膜组成，所述中空纤维膜孔径为0.5μm。
所述MBR膜组件有10只MBR膜箱组成。
所述MBR膜组件有四个。
所述膜池设有排泥口。
所述出水管上设有真空表。
进一步的所述出水管上设有调节阀。
进一步的所述出水管上设有流量计。
与现有技术相比，本处理器将MBR膜组件高度集成，且可实现不同规模的水处理需求，安装拆卸方便，效率高。
