申请日2015.12.08
公开(公告)日2016.06.22
IPC分类号C02F9/10; C02F1/20; C01C1/10
摘要
本实用新型公开了一种用于煤直接液化污水处理的脱硫脱氨系统，包括输送单元、硫化氢汽提单元、第一换热器、氨汽提单元、第二换热器和第一冷却器。本实用新型可以顺利脱除煤直接液化污水中的硫化氢和氨，使整个煤直接液化污水的净化可以高效进行。

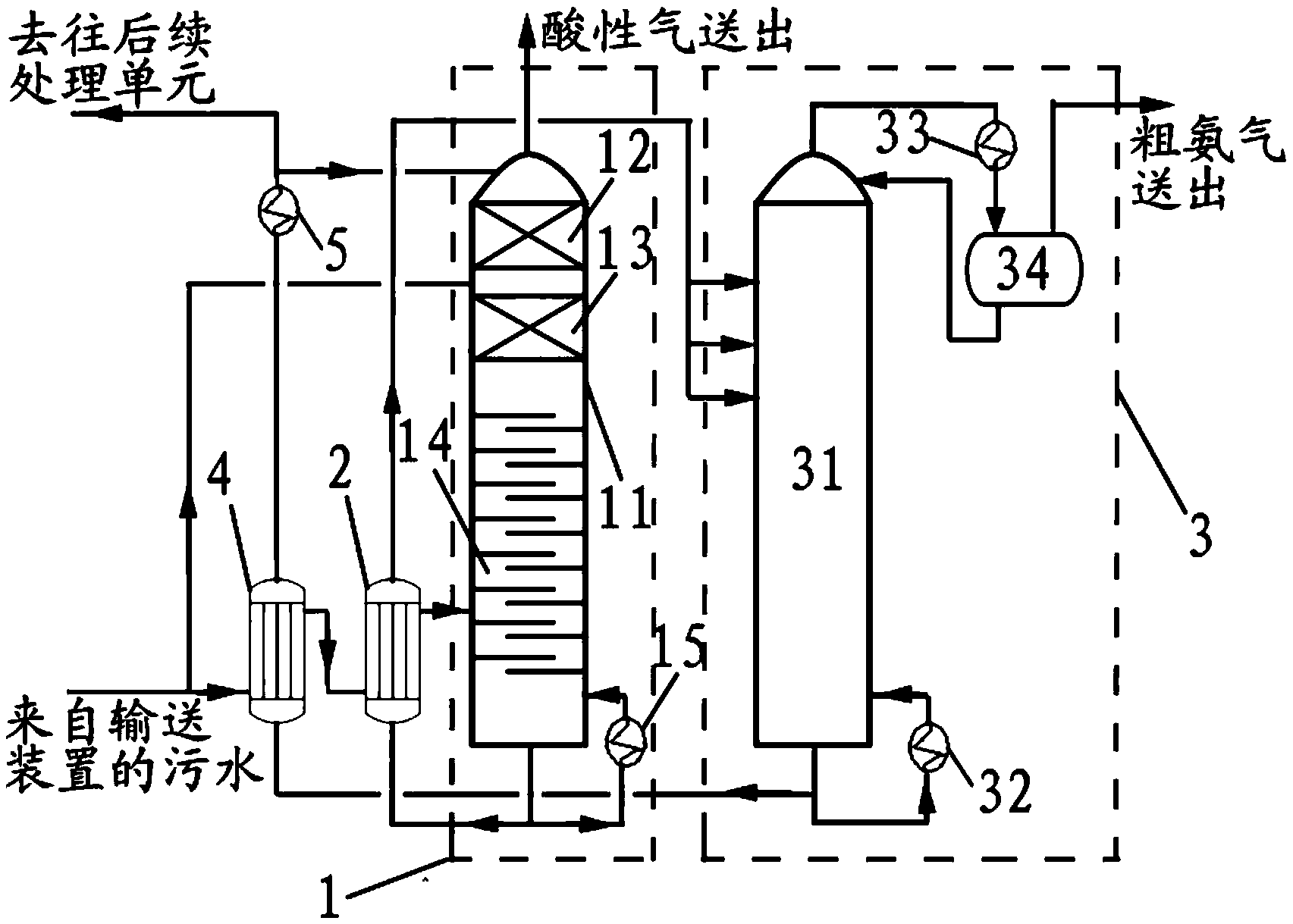

摘要附图
权利要求书
1.一种用于煤直接液化污水处理的脱硫脱氨系统，所述脱硫脱氨系统包括：
输送单元，用于将煤直接液化污水送入硫化氢汽提单元;
硫化氢汽提单元，所述硫化氢汽提单元包括脱硫化氢塔和与所述脱硫化氢塔配套设置的第一再沸器，其中，所述脱硫化氢塔包括塔板段和填料段，所述填料段内设有第一段填料和位于所述第一段填料下方的第二段填料;所述脱硫化氢塔在第一段填料上方设有塔顶回流口，所述脱硫化氢塔在第一段填料与第二段填料之间设有第一污水入口，用于接收来自所述输送单元的一部分煤直接液化污水;所述脱硫化氢塔在所述塔板段的下部设有第二污水入口;所述硫化氢汽提单元用于对煤直接液化污水进行汽提，以在塔顶得到硫化氢气体，在塔底得到脱硫污水;
第一换热器，用于使来自所述输送单元的另一部分煤直接液化污水与来自所述脱硫化氢塔的脱硫污水换热升温，并将升温后的煤直接液化污水送入所述第二污水入口;
氨汽提单元，所述氨汽提单元包括脱氨塔，所述氨汽提单元用于对来自所述第一换热器的脱硫污水进行汽提，以在塔顶得到粗氨气，在塔底得到脱氨污水;
第二换热器，用于使待进入所述第一换热器的煤直接液化污水与来自所述脱氨塔的脱氨污水换热升温;和
第一冷却器，用于冷却来自所述二换热器的脱氨污水，并将部分冷却后的脱氨污水作为所述硫化氢汽提塔的塔顶回流送入所述塔顶回流口。
2.根据权利要求1所述的脱硫脱氨系统，其特征在于，所述脱硫脱氨系统还包括油水分离单元，用对待进行脱硫脱氨处理的煤直接液化污水进行油水分离。
3.根据权利要求2所述的脱硫脱氨系统，其特征在于，所述油水分离单元包括：
除油污水罐，用于使含油的煤直接液化污水静置分层并分离油相;和
除油器，用于进一步脱除来自所述除油污水罐的煤直接液化污水中的油相。
4.根据权利要求1-3中任一项所述的脱硫脱氨系统，其特征在于，所述氨汽提单元包括：
脱氨塔，用于对来自所述第一换热器的脱硫污水进行汽提，以在塔顶得到粗氨气，在塔底得到脱氨污水;
与所述脱氨塔配套设置的第二再沸器;
第二冷却器，用于冷却来自所述脱氨塔塔顶的粗氨气;和
塔顶回流罐，用于接收来自所述第一冷却器的粗氨气并将其中分离出的冷凝液作为塔顶回流送入所述脱氨塔。
5.根据权利要求4所述的脱硫脱氨系统，其特征在于，所述脱硫脱氨系统还包括氨回收单元，所述氨回收单元包括：
第三冷却器，用于对来自所述塔顶回流罐的粗氨气进行冷却;
富氨气分凝罐，用于分离出来自所述第三冷却器的粗氨气中的冷凝液，并将得到富氨气自罐顶送出;
富氨气洗涤罐，所述富氨气洗涤罐内设有填料，用于对来自所述富氨气分凝罐的富氨气进行富氨液的喷淋洗涤，得到洗涤后的富氨气;
氨结晶器，用于使洗涤后的富氨气在液氨制冷下结晶析出杂质;
氨精制罐，用于使来自所述氨结晶器的富氨气在脱硫吸附剂的作用下进行脱硫吸附处理;
氨吸收塔，用于利用来自氨蒸馏塔的稀氨水对来自所述氨精制罐的富氨气进行吸收，以便在塔底得到浓氨水;
氨蒸馏塔，用于对来自所述氨吸收塔塔底的浓氨水进行加热，以蒸发出氨气，并在塔底得到稀氨水;和
第三换热器，用于将来自氨蒸馏塔的稀氨水与来自氨吸收塔的浓氨水换热。
6.根据权利要求5所述的脱硫脱氨系统，其特征在于，所述氨蒸馏塔内设有冷却管束，所述冷却管束设置于所述氨蒸馏塔上部，用于对待引出所述氨蒸馏塔的氨气进行冷却。
7.根据权利要求6所述的脱硫脱氨系统，其特征在于，所述氨精制罐设有两个，分别为第一氨精制罐和第二氨精制罐，所述第一氨精制罐与第二氨精制罐串联设置。
8.根据权利要求6所述的脱硫脱氨系统，其特征在于，所述氨回收单元还包括：
第四冷却器，用于使引出所述氨蒸馏塔的氨气冷凝;
液氨罐，所述液氨罐内设有分水包，用于接收来自所述第四冷却器的液氨，并分离出液氨内的水;
液氨储罐，用于接收来自所述液氨罐的液氨;和
压力平衡管线，所述压力平衡管线的一端连接至氨蒸馏塔上部，另一端连接至所述液氨储罐的上部，用于使所述氨蒸馏塔与液氨储罐保持气相连通。
说明书
一种用于煤直接液化污水处理的脱硫脱氨系统
技术领域
本实用新型涉及污水处理领域，尤其涉及一种用于煤直接液化污水处理的脱硫脱氨系统。
背景技术
随着我国水资源紧缺态势的日益严峻，尤其是国家大力提倡的绿色GDP建设以及循环经济的提出，使企业节水减排与废水资源化利用尤为重要。因此如何经济、高效、可靠的提高企业水资源综合利用率甚至达到“零排放”标准，是企业满足国家、当地政府环保要求，树立企业负责任形象的重要工作。
神华煤直接液化项目是我国也是世界上第一个煤炭直接液化商业性建设项目，在煤直接液化、加氢稳定、加氢改质过程中反应生成的硫化氢、氨、酚类物质在注水冲洗后产生高浓度污水，水中硫化氢、氨的含量可达16000mg/L、酚类物质含量超过5000mg/L，除此之外，煤液化加氢过程产生的部分油以乳化态存在于高浓度污水中。硫、氨污染物含量高且同时含有较高浓度的酚类物质，污水中的油难以有效脱除，这些不利因素都给煤直接液化高浓度污水处理带来巨大挑战，加之“零”排放及污水回用的要求，更增加了污水处理的难度和要求。因此，整体而言，这些污水排放量大，且成分复杂，杂质含量高，在国内外没有类似污水处理经验可供借鉴的情况下，处理起来难度很大。
综上，为了使煤直接液化污水中的硫和氨顺利脱除，以便于整个煤直接液化污水的净化，有必要提供一种用于煤直接液化污水处理的脱硫脱氨系统。
实用新型内容
本实用新型的目的在于提供一种用于煤直接液化污水处理的脱硫脱氨系统，以顺利脱除煤直接液化污水中的硫化氢和氨，使整个煤直接液化污水的净化可以高效进行。
为实现上述目的，本实用新型采用以下技术方案：
一种用于煤直接液化污水处理的脱硫脱氨系统，所述脱硫脱氨系统包括：
输送单元，用于将煤直接液化污水送入硫化氢汽提单元;
硫化氢汽提单元，所述硫化氢汽提单元包括脱硫化氢塔和与所述脱硫化氢塔配套设置的第一再沸器，其中，所述脱硫化氢塔包括塔板段和填料段，所述填料段内设有第一段填料和位于所述第一段填料下方的第二段填料;所述脱硫化氢塔在第一段填料上方设有塔顶回流口，所述脱硫化氢塔在第一段填料与第二段填料之间设有第一污水入口，用于接收来自所述输送单元的一部分煤直接液化污水;所述脱硫化氢塔在所述塔板段的下部设有第二污水入口;所述硫化氢汽提单元用于对煤直接液化污水进行汽提，以在塔顶得到硫化氢气体，在塔底得到脱硫污水;
第一换热器，用于使来自所述输送单元的另一部分煤直接液化污水与来自所述脱硫化氢塔的脱硫污水换热升温，并将升温后的煤直接液化污水送入所述第二污水入口;
氨汽提单元，所述氨汽提单元包括脱氨塔，所述氨汽提单元用于对来自所述第一换热器的脱硫污水进行汽提，以在塔顶得到粗氨气，在塔底得到脱氨污水;
第二换热器，用于使待进入所述第一换热器的煤直接液化污水与来自所述脱氨塔的脱氨污水换热升温;和
第一冷却器，用于冷却来自所述二换热器的脱氨污水，并将部分冷却后的脱氨污水作为所述硫化氢汽提塔的塔顶回流送入所述塔顶回流口。
根据本实用新型的脱硫脱氨系统，优选地，所述脱硫脱氨系统还包括油水分离单元，用对待进行脱硫脱氨处理的煤直接液化污水进行油水分离。
根据本实用新型的脱硫脱氨系统，优选地，所述油水分离单元包括：
除油污水罐，用于使含油的煤直接液化污水静置分层并分离油相;和
除油器，用于进一步脱除来自所述除油污水罐的煤直接液化污水中的油相。
根据本实用新型的脱硫脱氨系统，优选地，所述氨汽提单元包括：
脱氨塔，用于对来自所述第一换热器的脱硫污水进行汽提，以在塔顶得到粗氨气，在塔底得到脱氨污水;
与所述脱氨塔配套设置的第二再沸器;
第二冷却器，用于冷却来自所述脱氨塔塔顶的粗氨气;和
塔顶回流罐，用于接收来自所述第一冷却器的粗氨气并将其中分离出的冷凝液作为塔顶回流送入所述脱氨塔。
根据本实用新型的脱硫脱氨系统，优选地，所述脱硫脱氨系统还包括氨回收单元，所述氨回收单元包括：
第三冷却器，用于对来自所述塔顶回流罐的粗氨气进行冷却;
富氨气分凝罐，用于分离出来自所述第三冷却器的粗氨气中的冷凝液，并将得到富氨气自罐顶送出;
富氨气洗涤罐，所述富氨气洗涤罐内设有填料，用于对来自所述富氨气分凝罐的富氨气进行富氨液的喷淋洗涤，得到洗涤后的富氨气;
氨结晶器，用于使洗涤后的富氨气在液氨制冷下结晶析出杂质;
氨精制罐，用于使来自所述氨结晶器的富氨气在脱硫吸附剂的作用下进行脱硫吸附处理;
氨吸收塔，用于利用来自氨蒸馏塔的稀氨水对来自所述氨精制罐的富氨气进行吸收，以便在塔底得到浓氨水;
氨蒸馏塔，用于对来自所述氨吸收塔塔底的浓氨水进行加热，以蒸发出氨气，并在塔底得到稀氨水;和
第三换热器，用于将来自氨蒸馏塔的稀氨水与来自氨吸收塔的浓氨水换热。
根据本实用新型的脱硫脱氨系统，优选地，所述氨蒸馏塔内设有冷却管束，所述冷却管束设置于所述氨蒸馏塔上部，用于对待引出所述氨蒸馏塔的氨气进行冷却。
根据本实用新型的脱硫脱氨系统，优选地，所述氨精制罐设有两个，分别为第一氨精制罐和第二氨精制罐，所述第一氨精制罐与第二氨精制罐串联设置。
根据本实用新型的脱硫脱氨系统，优选地，所述氨回收单元还包括：
第四冷却器，用于使引出所述氨蒸馏塔的氨气冷凝;
液氨罐，所述液氨罐内设有分水包，用于接收来自所述第四冷却器的液氨，并分离出液氨内的水;
液氨储罐，用于接收来自所述液氨罐的液氨;和
压力平衡管线，所述压力平衡管线的一端连接至氨蒸馏塔上部，另一端连接至所述液氨储罐的上部，用于使所述氨蒸馏塔与液氨储罐保持气相连通。
本实用新型的脱硫脱氨系统，具有以下优点：
1、在煤直接液化、加氢稳定、加氢改质过程中反应生成的硫化氢、氨、酚类物质在注水冲洗后产生高浓度污水，水中硫化氢、氨的含量可达16000mg/L、酚类物质含量超过5000mg/L，除此之外，煤液化加氢过程产生的部分油以乳化态存在于高浓度污水中，污水成分复杂。为此，本实用新型充分考虑污水中油和酚类物质的影响，选择了双塔汽提工艺对污水进行处理。另外，硫的存在对后续脱酚影响较大，因此有必要优先脱硫，尽管脱硫后的污水先脱氨或先脱酚在理论上都有可行性，但充分考虑过高的氨含量极易在萃取脱酚装置的醚气相系统造成堵塞等问题，加之下游污水处理系统对污染物脱出率的要求较高，因此选择脱氨后进行脱酚处理，从而上述成分复杂的污水可以得到合理、有效的处理。
2、在本实用新型中，粗氨气经过浓氨水循环洗涤工艺和低温结晶工艺及两级脱硫剂吸附，得到净化的氨气。精制后的气氨再进入吸收塔内由稀氨水吸收得到浓氨水，将浓氨水送入氨蒸馏塔中进行蒸馏提纯，从而可以得到纯度为99.5%(wt%)以上的液氨。
