申请日2015.12.08
公开(公告)日2016.05.18
IPC分类号C02F1/463; C02F1/467; C02F1/465
摘要
本实用新型公开了一种电极互换式电凝水处理器，包括设备槽体和EC整流机，设备槽体由pH调节池和电极氧化池组成，pH调节池和电极氧化池之间槽壁上开设有进水口，电极氧化池两侧的槽壁上对称设有数对电极板安装槽，每对电极板安装槽内设有电极板，电极氧化池内水平横向设置有若干根加强杆，电极氧化池的槽壁上联通有出水管、曝气管和空气、污泥排放管;电极板与EC整流机连接，EC整流机包括有时间控制器和正负极转换器，通过调试设定，可实现定时切换正负极板，使原本附着于电极板上的杂质定时脱除，保证电极电解效果;通过对电控程序的设定，使单台设备可在高压低电流状态和低压高电流状态间切换，从而满足不同工况下废水处理要求，同时便于运行调试。
摘要附图
权利要求书
1.一种电极互换式电凝水处理器，其特征在于：包括设备槽体(1)和EC整流机(2)，所述设备槽体(1)由pH调节池(11)和电极氧化池(12)组成，所述pH调节池(11)和所述电极氧化池(12)之间槽壁上开设有进水口(3)，所述电极氧化池(12)两侧的槽壁上对称设置有若干对电极板安装槽(4)，每对所述电极板安装槽(4)内设置有一块电极板(5)，所述电极氧化池(12)内水平横向设置有若干根加强杆(6)，所述电极氧化池(12)的槽壁上联通有出水管(7)、曝气管(8)以及空气、污泥排放管(9);所述电极板(5)与所述EC整流机(2)连接，所述EC整流机(2)中包括有时间控制器(21)和正负极转换器(22)。
2.根据权利要求1所述的电极互换式电凝水处理器，其特征在于：所述设备槽体(1)采用PP材质。
3.根据权利要求1所述的电极互换式电凝水处理器，其特征在于：所述EC整流机(2)中包括有时间控制器(21)和正负极转换器(22)。
4.根据权利要求1所述的电极互换式电凝水处理器，其特征在于：所述进水口(3)位于所述pH调节池(11)和所述电极氧化池(12)之间槽壁的下部。
5.根据权利要求1所述的电极互换式电凝水处理器，其特征在于：所述电极板(5)位于所述电极氧化池(12)的中部，所述加强杆(6)位于所述电极板(5)的上方和下方。
6.根据权利要求1所述的电极互换式电凝水处理器，其特征在于：所述出水管(7)位于所述电极氧化池(12)槽壁的上部，所述曝气管(8)和所述空气、污泥排放管(9)位于所述电极氧化池(12)槽壁的下部。
说明书
一种电极互换式电凝水处理器
技术领域
本实用新型属于环保工程中废水处理工艺技术领域，涉及一种电极互换式电凝水处理器，具体可用于工业废水处理、废水回用、地下水净化、地表水净化、冷却水净化等领域。
背景技术
环保工程中废水处理工艺技术领域中，现有技术通常采用高压脉冲电絮凝设备，电凝过程中，电流通过平行金属电极板进入水中。金属电极板根据去除物质的不同而选用不同的材料，以达到最佳处理效果，经常应用的有铁、铝、石墨等。每种材料在某个领域中的应用范围都很广泛，同时它在这个领域中的应用又是独特的。反应箱的设计和电极板的选择是以对电凝技术的实验测试和丰富经验为基础的。
上述现有设备的技术虽较为成熟，但在实际使用中对不同类型的废水站废水处理需采取针对性的调节，现有设备在这方面的可控性不够灵活，只适用于特定工况的废水处理。传统电絮凝装置在工作过程中电极板易吸附异物，影响电解效果，常常需停机清理，浪费人力物力。
实用新型内容
为了解决现有技术的不足，本实用新型旨在提供一种电极互换式电凝水处理器，通过电解氧化、电解还原、电解絮凝和电解气浮的协同作用净化水质，降低废水中COD、BOD、SS、油脂、重金属等污染物质。着重解决现有设备存在的因长期运行过程中电极板易附着杂质，需人工清理，以及其可应用工况单一，可控性差等技术问题。
为解决上述技术问题，本实用新型通过以下技术方案实现：
一种电极互换式电凝水处理器，包括设备槽体和EC整流机，所述设备槽体由pH调节池和电极氧化池组成，所述pH调节池和所述电极氧化池之间槽壁上开设有进水口，所述电极氧化池两侧的槽壁上对称设置有若干对电极板安装槽，每对所述电极板安装槽内设置有一块电极板，所述电极氧化池内水平横向设置有若干根加强杆，所述电极氧化池的槽壁上联通有出水管、曝气管以及空气、污泥排放管，所述电极板与所述EC整流机连接。
进一步的，所述设备槽体采用PP材质，与传统钢制槽体相比，PP槽体不易生锈且制作成本低，制作耗时短。
进一步的，所述EC整流机包括有时间控制器和正负极转换器，通过调试设定，可实现定时切换正负极板，使原本附着于电极板上的杂质定时脱除，保证电极电解效果。通过对电控程序的设定，使单台设备可在高压低电流状态和低压高电流状态间切换，从而满足不同工况下废水处理要求，同时便于运行调试。
进一步的，所述进水口位于所述pH调节池和所述电极氧化池之间槽壁的下部。
进一步的，所述电极板位于所述电极氧化池的中部，所述加强杆位于所述电极板的上方和下方，所述电极板的数量可通过所需处理废水中污染物含量计算确定。
进一步的，所述出水管位于所述电极氧化池槽壁的上部，所述曝气管和所述空气、污泥排放管位于所述电极氧化池槽壁的下部。
本实用新型的有益效果如下：
1、本实用新型通过电解氧化、电解还原、电解絮凝和电解气浮的协同作用净化水质，降低废水中COD、BOD、SS、油脂、重金属等污染物质。
2、本实用新型可针对不同废水水质特征、不同废水站设置情况及处理要求灵活调节以下设备特性：
(1)实现正负电极自动正反切换，实现电极板的自动清洁;
(2)设时间控制器，可自动调节正负极板切换时间;
(3)电流电压可双向调节，即可定电压调电流或定电流调电压。
3、本实用新型着重解决了现有设备存在以下技术问题：
(1)长期运行过程中电极板易附着杂质，需人工清理;
(2)可应用工况单一，可控性差。

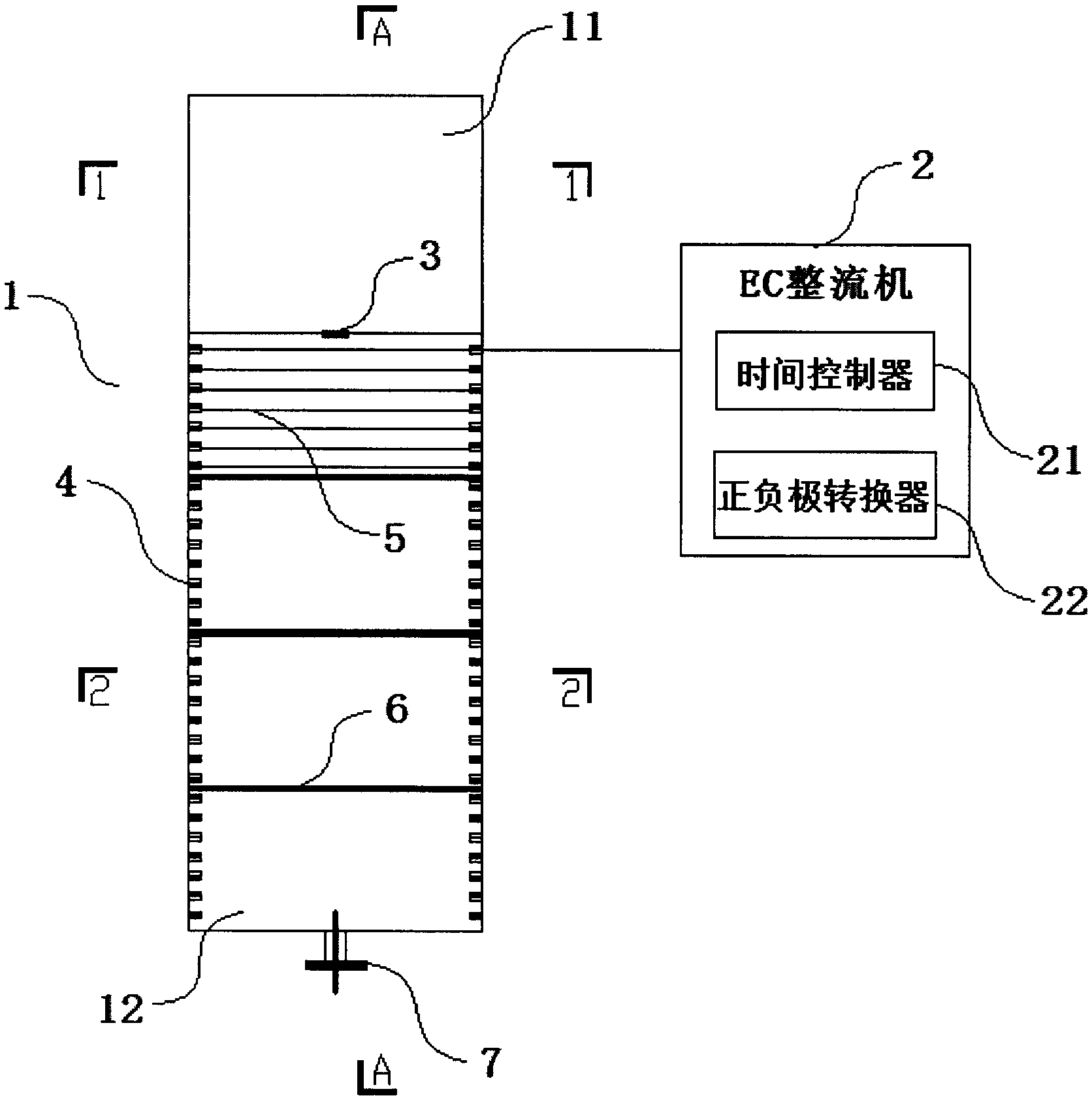

上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。本实用新型的具体实施方式由以下实施例及其附图详细给出。
