申请日2015.12.08
公开(公告)日2016.06.01
IPC分类号C02F11/12; B01D53/85; B01D53/58; B01D53/52
摘要
本实用新型公开了一种市政污泥节能干化装置，包括机体，所述机体的内侧中部水平设有螺杆，机体的内侧于螺杆上套接设有螺旋叶片，螺旋叶片上均匀设有若干金属镶片，螺杆的右端依次连接有减速器和电机，机体的左侧上部导通设有进料管，进料管上设有污泥泵，机体的顶部右侧设有太阳能集热器，太阳能集热器上设有导热管，导热管的另一端连接于进气管上，机体的左侧下部导通设有出气管，出气管上设有除臭装置，机体的底部右侧导通设有输料管，输料管的另一端与储料箱连接。本实用新型节能环保，对周围环境污染较小，污泥干化效果好、效率高，且污泥干化后可以自动对机体进行冲洗烘干，延长机体的寿命。

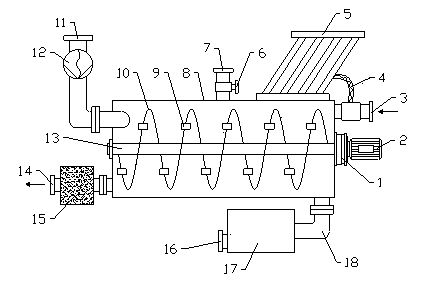

摘要附图
权利要求书
1.一种市政污泥节能干化装置，包括机体，其特征在于，所述机体的内侧中部水平设有螺杆，螺杆的左右两端均通过轴承与机体的左右侧壁转动连接，机体的内侧于螺杆上套接设有螺旋叶片，螺旋叶片上均匀设有若干金属镶片，所述螺杆的右端于机体的右侧与减速器的输出轴连接，减速器的输入轴与电机的输出轴连接，所述机体的左侧上部导通设有进料管，进料管上设有污泥泵，所述机体的顶部中间位置导通设有冲洗管，冲洗管上设有控制阀，所述机体的顶部右侧设有太阳能集热器，太阳能集热器上设有导热管，导热管的另一端连接于进气管上，进气管导通设于机体的右侧上部，所述机体的左侧下部导通设有出气管，出气管上设有除臭装置，所述机体的底部右侧导通设有输料管，输料管的另一端与储料箱连接，储料箱上设有出料管。
2.根据权利要求1所述的市政污泥节能干化装置，其特征在于，所述机体为水平设置的两端密封的圆柱形筒体。
3.根据权利要求1所述的市政污泥节能干化装置，其特征在于，所述金属镶片为矩形。
4.根据权利要求1所述的市政污泥节能干化装置，其特征在于，所述除臭装置为土壤式生物除臭装置。
5.根据权利要求1或2所述的市政污泥节能干化装置，其特征在于，所述储料箱内设有通风装置，以及与通风装置联动的氨、硫化氢检测报警仪器。
说明书
一种市政污泥节能干化装置
技术领域
本实用新型涉及环保技术领域，具体是一种市政污泥节能干化装置。
背景技术
随着我国城镇化进程的加快，市政污水处理厂的数量必将大大增加，其污泥产量也会越来越多，据估计我国污水厂污泥的年产量约为一千万吨。如此庞大的污泥量给城市环境带来了巨大隐患。虽然这些污泥大多会经过脱水处理，但经过常规脱水之后的污泥含水率仍将处于70%～80%，此种含水率的污泥流动性依然较强，其中所包含的有机质成分依然可以在水分大量存在的条件下产生发酵反应，非常不利于后续的运输、填埋以及其他处置过程。
而现有的污泥干化装置由于通风差，致使干化效果不佳、效率低下，耗能较高，使得污泥干化回收成本增加，污泥干化时散发的气味对环境影响较大，此外，污泥干化后，整机得不到妥善的清洗烘干处理，装置极易生锈，影响使用寿命。
实用新型内容
本实用新型的目的在于提供一种市政污泥节能干化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种市政污泥节能干化装置，包括机体，所述机体的内侧中部水平设有螺杆，螺杆的左右两端均通过轴承与机体的左右侧壁转动连接，机体的内侧于螺杆上套接设有螺旋叶片，螺旋叶片上均匀设有若干金属镶片，所述螺杆的右端于机体的右侧与减速器的输出轴连接，减速器的输入轴与电机的输出轴连接，所述机体的左侧上部导通设有进料管，进料管上设有污泥泵，所述机体的顶部中间位置导通设有冲洗管，冲洗管上设有控制阀，所述机体的顶部右侧设有太阳能集热器，太阳能集热器上设有导热管，导热管的另一端连接于进气管上，进气管导通设于机体的右侧上部，所述机体的左侧下部导通设有出气管，出气管上设有除臭装置，所述机体的底部右侧导通设有输料管，输料管的另一端与储料箱连接，储料箱上设有出料管。
作为本实用新型进一步的方案：所述机体为水平设置的两端密封的圆柱形筒体。
作为本实用新型进一步的方案：所述金属镶片为矩形。
作为本实用新型进一步的方案：所述除臭装置为土壤式生物除臭装置。
作为本实用新型进一步的方案：所述储料箱内设有通风装置，以及与通风装置联动的氨、硫化氢检测报警仪器。
与现有技术相比，本实用新型的有益效果是：通过螺旋叶片对污泥进行传输，通过金属镶片对污泥进行打散粉碎，便于对污泥进行通风烘干，通过进气管导入高压温热气体，且通过太阳能集热器利用太阳能转化为热能，通过导热管将热量传递到进气管上，对进气管内流通的气体进行加热，降低功耗，流动的污泥与逆向通入的温热气体作用进行物化破碎，加速污泥固液两相分离，通过除臭装置对排气进行除臭，既可以对污泥进行气味去除，同时可以避免排出的气体污染环境，通过储料箱上的氨、硫化氢检测报警仪器，可以对污泥粉料进行质量检测，以便于及时的进行加工处理，通过冲洗管输水对机体进行冲洗，且通过控制阀进行水量控制，并通过进气管通风烘干，可以保持机体内部干燥清洁，避免机体生锈，综上，该装置节能环保，对周围环境污染较小，污泥干化效果好、效率高，且污泥干化后可以自动对机体进行冲洗烘干，延长机体的寿命。
